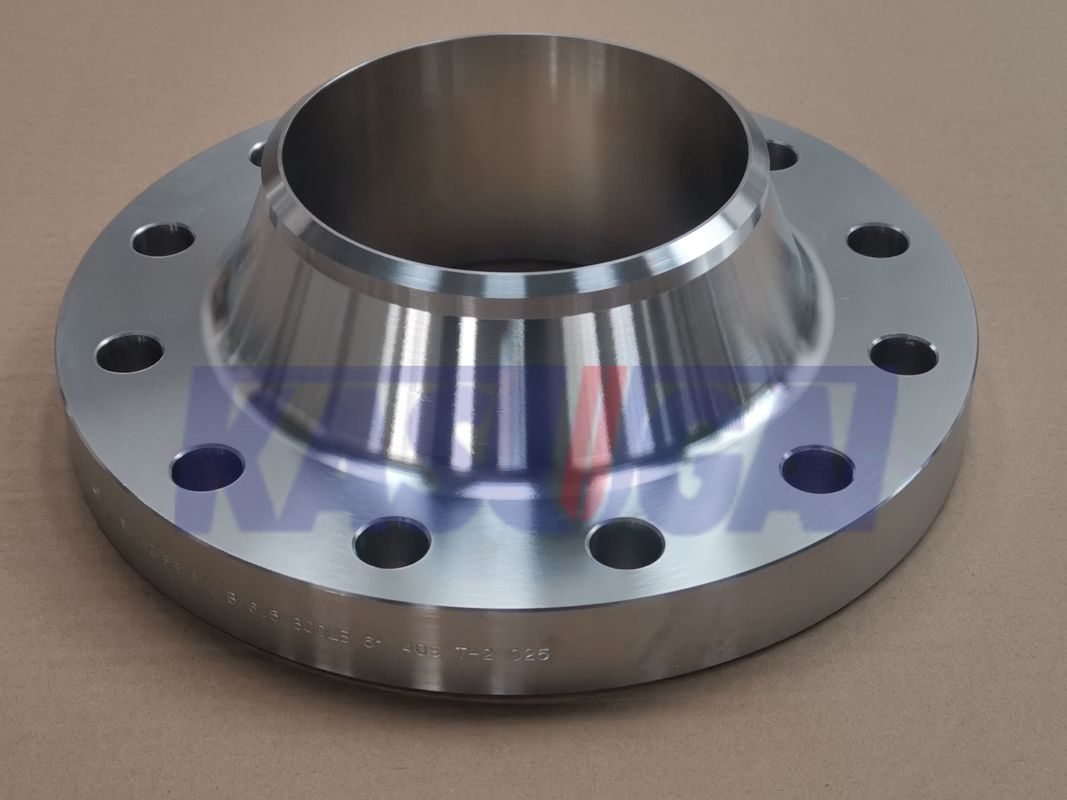

Ein Schweißhalsflansch aus Legierungsstahl ist eine Art von Flansch aus Legierungsstahl, der ein Schweißhalsdesign aufweist.

Schweißhalsflansche aus Legierstahl bestehen aus verschiedenen Legierstahlsorten wie ASTM A182 F5, F9, F11, F22 oder F91.und erhöhte Temperaturbeständigkeit, so dass es für Anwendungen in Hochdruck- und Hochtemperaturumgebungen geeignet ist.

Schweißhalsflansche aus Legierstahl sind in einer Vielzahl von Größen erhältlich, von kleinen bis zu großen Durchmessern, um unterschiedliche Rohrgrößen und Systemanforderungen zu erfüllen.

Schweißhalsflansche aus Legierstahl sind in einer Vielzahl von Größen erhältlich, von kleinen bis zu großen Durchmessern, um unterschiedliche Rohrgrößen und Systemanforderungen zu erfüllen.

Die Flansche sind so konstruiert, dass sie je nach Anwendungsbedarf bestimmten Druckklassen wie Klasse 150, Klasse 300, Klasse 600 usw. standhalten.Die Druckwerte bestimmen die Fähigkeit des Flansches, unterschiedliche Betriebsdrucke zu bewältigen.

Schweißhalsflansche aus Legierstahl sind hochtemperaturbeständig und daher für Anwendungen mit erhöhter Temperatur geeignet.

Normen und Materialien: ASTM A182 F5

Chemische Zusammensetzung von ASTM A182 F5 Flächen aus Legierung

Mechanische Eigenschaften von ASTM A182 F5-Flächen aus Legierung

Lange Schweißhalsflansches(LWN)

Dieser Flanschtyp wird als Hochnahtflansch betrachtet, der so geschaffen wurde, dass Spannungen auf das Rohr übertragen und die Spannungskonzentration am Boden des Flansches verringert werden konnte.

Der lange Schweißhalsflansch wird hauptsächlich für die Konstruktion von Druckbehältern verwendet, die als Düse (z. B. Thermowell-Düse) funktionieren.Zur Befestigung eines allgemeinen Schweißhalsflansches an einem DruckbehälterEine LWN-Flanze hingegen befestigt sich direkt am Behälter und kann daher als integriert verstärkte Düse betrachtet werden.Es vermeidet eine Schweißnaht bei Rohr zu Flansche und bietet Selbstverstärkung.

Verringerung der Schweißhalsflansche

Es wird auch als Schweißhalsflansche bezeichnet, da der Flanschhals einen Schweißdurchmesser hat, der auf ein Rohr mit kleinerer Durchmesser geschweißt werden kann.

Der Reduktionsschweißhalsflansch wird verwendet, um den Durchmesser des Rohres zu reduzieren..Wie in Abbildung 1 dargestellt, wird das größere Ende der Reduktionsflansche A, das mit der Standardflansche B in Berührung kommt, als “die Größe, von der die Reduktion hergestellt wird“ bezeichnet.das kleinere Ende der Reduktionsflansche ADer Fluss sollte von der kleineren Größe zur größeren gehen. Wenn die Strömungsrichtung umgekehrt wäre, würde der Fluss von der größeren zur kleineren Größe gehen.Schwere Turbulenzen könnten sich entwickeln..

Um eine Reduktion in der Rohrleitung mit zwei Standardschweißhalsflanschen vorzunehmen, ist ein zusätzlicher Reduktor wie in Abbildung 2 dargestellt zu verwenden. Die Gesamtlänge dieser Konfiguration beträgt 2L+H,die viel länger ist als L+M einer in Abbildung 1 dargestellten ReduktionsflanzenverbindungDas bedeutet, daß die Verwendung von Reduktionsflanschen in einer überfüllten Situation effektiv Platz sparen kann.

Druck-Temperatur-Einstufungen

Sowohl ASME B16.5 als auch ASME B16.47 haben Druck-Temperatur-Nennwerte für ASTM A182 F5 Stahl festgelegt.die höchstzulässigen Arbeitsmessdruck in Psi-Einheiten bei Temperaturen in Fahrenheit darstellenDas Datenblatt ist nach Klassen unterteilt: ASME B16.5 Flansche sind in den Klassen 150, 300, 400, 600, 900, 1500, 2500 erhältlich; ASME B16.47 Serie A sind in den Klassen 150, 300, 400, 600, 900 erhältlich;und ASME B16.47 Serie B sind in den Klassen 75, 150, 300, 400, 600, 900 erhältlich.

Herstellungsprozess
