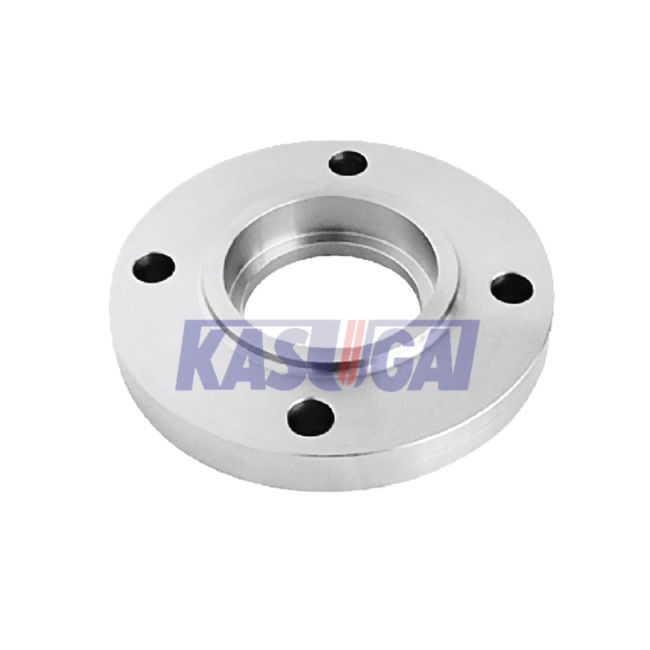

Kundengebundener Beleg auf geschmiedetem Stahlflansch, Rohr-Flansch des legierten Stahl-Sch160

ASTM A350 LF3 legierter Stahl-Aufsteckflansche ANSI B16.5/B16.47

Produktinformation

Standards u. Materialien: Grad LF3 ASTM A1350

Die Rohrflansche, die von Grad LF3 ASTM A350 gemacht werden, werden im Allgemeinen in den Services der niedrigen Temperatur mit Kerbenhärte-Prüfungsanforderungen benutzt. Der Grad LF3 ASTM A350 bezieht sich einen auf niedriglegierten Stahl, der 3.5-Ni“ gekennzeichnet wird als „3,5% Nickelstahl“ oder „Stahl. Die absichtlich kontrollierte Einführung des Nickelinhalts kann die spröd-duktile Übergangstemperatur verringern, worauf, seine Kerbenhärte der niedrigen Temperatur erheblich zu verbessern. Die Flansche werden hergestellt möglicherweise in Übereinstimmung mit ASME B16.5 oder ASME B16.47 oder fertigten kundenspezifisch an.

Chemische Zusammensetzung von Legierungs-Flanschen ASTM A182 F11

Mechanische Eigenschaften von Legierungs-Flanschen ASTM A182 F11

Charpy-Spitzkerben-Schlagversuch

Die Flansche, die von Klasse 1 ASTM A350 LF3 oder von Klasse 2 gemacht werden, machen den Charpy-SpitzkerbenSchlagversuch bei einer Standardprüfungstemperatur von -150°F [- 101°C]. Die Exemplare werden in drei Stücke an Größe von 10 durch 10 Millimeter mit der gleichen Hitzezahl des Flansches vorbereitet. Die minimale Auswirkungsenergie, die für Durchschnitt jedes Satzes von drei Exemplaren erfordert wird, ist ft*lbf 15 [20 J] für Klasse 1 und ft*lbf 20 [27 J] für Klasse 2; Die minimale Auswirkungsenergie erforderte für, welches jedes, nur ist Exemplar ft*lbf 12 [16J] für Klasse 1 und ft*lbf 15 [20 J] für Klasse 2.

Flansch-Art: Gleiten Sie auf (SO)

Beleg auf Flansch auch SO vereinfacht als Flansch. SO gleiten Flansche über Rohren und sind zum Stückchen entworfen, das auf dem Innere als das Rohr etwas größer ist. Sie schließen an das Rohr durch eine Leistenschweißung an der Flanschspitze und -unterseite an. Er wird verwendet, um das Rohr in das innere Loch des Flansches einzufügen, da der innere Durchmesser des Flansches wenig größer als der Außendurchmesser des Rohres ist, Rohr und Flansch könnte durch Überlapptschweißen an der Spitze und an der Unterseite des Flansches angeschlossen werden.

Der Beleg auf Flansch ist in der Länge als ein Vorschweißflansch kürzer und wird in den Bereichen verwendet, in denen kurze gleichzeitige Werbungen notwendig sind, oder Raumbeschränkungen seinen Gebrauch erfordern. Im Allgemeinen ist die Lebensdauer einer Aufsteckflanschverbindung ungefähr Drittel der des Vorschweißflanschs. Trotz des zusätzlichen Schweißens, das während der Installation mit einbezogen wird, macht sein niedrigeres Anlagekosteon den SO Flansch, der über WN-Flanschen von vielen Benutzern bevorzugt wird. Es wird im Allgemeinen in den Dienstleistungen des nicht ätzenden, unkritischen, mäßigen Drucks verwendet. Beleg auf Flanschen von Klasse 150 und Klasse 300 sind am allgemeinsten - gesehen in der Versorgungstechnik

Herstellungsverfahren

.
