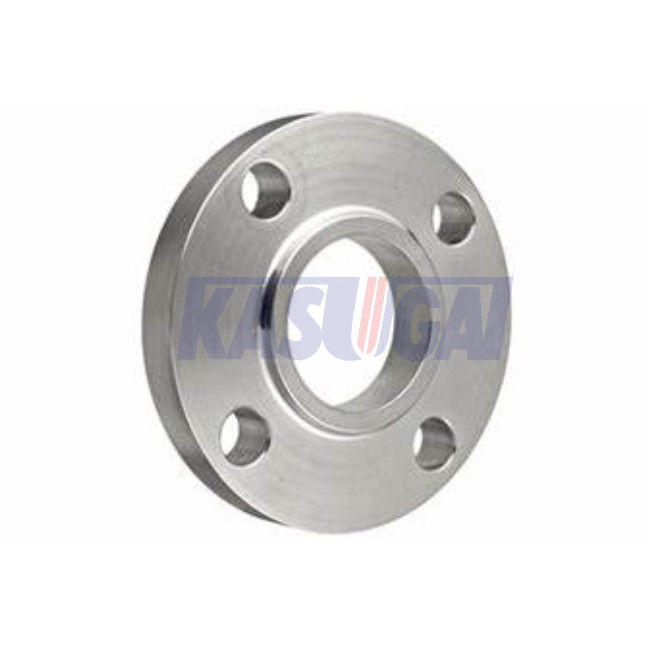

Legierter Stahl-Flansch-Beleg ASTM A182 auf hochfestem F11 Sch10S

ASTM A182 F11 legierter Stahl-Aufsteckflansche ANSI B16.5/B16.47

Produktinformation

Standards u. Materialien: ASTM A182 F11

Die Flansche ASME B16.5 und ASME B16.47 können von den Stahlen Klasse 2 ASTM A182 Gr.F11 durch einen schmiedenden Prozess gemacht werden. Sie werden in den verschiedenen Flanscharten versorgt möglicherweise, die schweißenden Hals bedecken, gleiten an und Vorhänge, etc. haben ASME B16.5 und ASME B16.47 den Gebrauch von Klasse 2 ASTM A182 Gr. F11 in Materialgruppe 1,9 indossiert, die die nominale chemische Zusammensetzung von 1.25Cr-0.5Mo-Si hat. Die Flansche, die von diesem Stahl gemacht werden, werden im Allgemeinen mit maximaler Betriebstemperaturgrenze auf 590°C [1100°F] benutzt. Es ist zulässig aber nicht für verlängerten Gebrauch über 590°C [1100°F] empfohlen.

Chemische Zusammensetzung von Legierungs-Flanschen ASTM A182 F11

Mechanische Eigenschaften von Legierungs-Flanschen ASTM A182 F11

Flansch-Art: Gleiten Sie auf (SO)

Beleg auf Flansch auch SO vereinfacht als Flansch. SO gleiten Flansche über Rohren und sind zum Stückchen entworfen, das auf dem Innere als das Rohr etwas größer ist. Sie schließen an das Rohr durch eine Leistenschweißung an der Flanschspitze und -unterseite an. Er wird verwendet, um das Rohr in das innere Loch des Flansches einzufügen, da der innere Durchmesser des Flansches wenig größer als der Außendurchmesser des Rohres ist, Rohr und Flansch könnte durch Überlapptschweißen an der Spitze und an der Unterseite des Flansches angeschlossen werden.

Der Beleg auf Flansch ist in der Länge als ein Vorschweißflansch kürzer und wird in den Bereichen verwendet, in denen kurze gleichzeitige Werbungen notwendig sind, oder Raumbeschränkungen seinen Gebrauch erfordern. Im Allgemeinen ist die Lebensdauer einer Aufsteckflanschverbindung ungefähr Drittel der des Vorschweißflanschs. Trotz des zusätzlichen Schweißens, das während der Installation mit einbezogen wird, macht sein niedrigeres Anlagekosteon den SO Flansch, der über WN-Flanschen von vielen Benutzern bevorzugt wird. Es wird im Allgemeinen in den Dienstleistungen des nicht ätzenden, unkritischen, mäßigen Drucks verwendet. Beleg auf Flanschen von Klasse 150 und Klasse 300 sind am allgemeinsten - gesehen in der Versorgungstechnik.

Druck-Temperatur-Bewertungen

hat ASME B16.5 und ASME B16.47 Drucktemperaturbewertungen für ASTM A182 F5 Stahl vereinbart, die maximal zulässige Arbeitslehremanometerdrücke in P-/ineinheiten bei der Temperatur in den Graden Fahrenheit sind. Das Leistungsblatt wird durch Klassen geteilt: Flansche ASME B16.5 sind in Klasse 150, 300, 400, 600, 900, 1500, 2500 verfügbar; Reihen A ASME B16.47 sind in Klassen 150, 300, 400, 600, 900 verfügbar; und Reihen B ASME B16.47 sind in Klassen 75, 150, 300, 400, 600, 900 verfügbar.

Herstellungsverfahren
