ASTM-Edelstahl-Kolben-Schweißungs-Installationen
, Schweißungs-Endstöpsel des Kolben-WP316
, Kolben-Schweißungs-Installationen des Edelstahl-A403

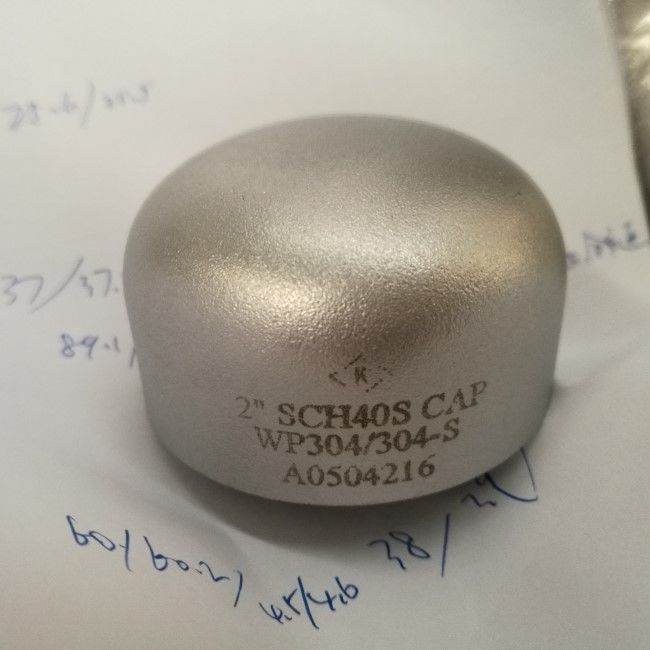

Edelstahl-Kolben-Schweißungs-Installations-Endstöpsel WP316 WP304 ASTM A403
Edelstahl-Kolben-Schweißens-Endstöpsel ASTM A403 WP304/L WP316/L WP310S WP321 B16.9
Die Kappe ist eine Installation, die versiegelnde Druckbehälter oder Enden von Rohren in einem System vereinfacht. Sie gekennzeichnet auch als Rohrenden, weil eine Kappe am äußersten Ende eines Rohres benutzt wird. Kappen, wenn sie richtig befestigt werden, liefern eine wasserundurchlässige Dichtung. Während einige Wirtschaftsbereiche diese Installationen benutzen, um Rohre oder Druckbehälter zu versiegeln. Die Kappen auch werden benutzt möglicherweise, um das Vorhandensein von Luftblöcken in den Rohren, besonders in den Linien zu beseitigen, die Wasser tragen. Häufig werden sie benutzt, um die Enden eines Rohres vor dem Erhalten zu schützen verformt oder abgebrochen durch externe Kräfte. Außerdem kann der Gebrauch eines Kolben-Schweißens-Endstöpsels Schaden von Innengewinden innerhalb des Rohres oder des Rohrs verhindern.
Produktinformation
| Produkt-Name |
Kolben-Schweißens-Endstöpsel ASTM A403 B16.9 |
| Größen-Strecke |
1/2“ bis 48" |
| Wandstärke |
Sch5 zu Sch160 XXS |
| Standards |
ASTM A403 |
| Grad |
WP304/L WP316/L WP310S WP321 |
| Herstellungsstandards |
ASME B16.9 MSS-SP-43 |
Endstöpsel-Maße ASME B16.9 (Millimeter)
Die Kappe wird benutzt, um ein offenes Ende des Rohres zu versiegeln. Wenn sie Technik leitete, machte die Kappe in Übereinstimmung mit ASME B16.9 wird geschweißt zum Ende und braucht, nicht im Längenmaß des Laufs des Rohres eingeschlossen zu sein.
| NPS |
O.D
Millimeter
Zoll |
E [ANMERKUNG (1)]
Millimeter
Zoll |
E
Millimeter
Zoll |
E1 [ANMERKUNG (2)]
Millimeter
Zoll |
| 1/2 |
21,3
0,84 |
25
1,00 |
4,57
0,18 |
25
1,00 |
| 3/4 |
26,7
1,05 |
25
1,00 |
3,81
0,15 |
25
1,00 |
| 1 |
33,4
1,32 |
38
1,50 |
4,57
0,18 |
38
1,50 |
| 1-1/4 |
42,2
1,66 |
38
1,50 |
4,83
0,19 |
38
1,50 |
| 1-1/2 |
48,3
1,90 |
38
1,50 |
5,08
0,20 |
38
1,50 |
| 2 |
60,3
2,38 |
38
1,50 |
5,59
0,22 |
44
1,75 |
| 2-1/2 |
73,0
2,88 |
38
1,50 |
7,00
0,28 |
51
2,00 |
| 3 |
88,9
3,50 |
51
2,00 |
7,62
0,30 |
64
2,50 |
| 3-1/2 |
101,6
4,00 |
64
2,50 |
8,13
0,32 |
76
3,00 |
| 4 |
114,3
4,50 |
64
2,50 |
8,64
0,34 |
76
3,00 |
| 5 |
141,3
5,56 |
76
3,00 |
9,65
0,38 |
89
3,50 |
| 6 |
168,3
6,62 |
89
3,50 |
10,92
0,43 |
102
4,00 |
| 8 |
219,1
8,62 |
102
4,00 |
12,70
0,50 |
127
5,00 |
| 10 |
273,0
10,75 |
127
5,00 |
12,70
0,50 |
152
6,00 |
| 12 |
323,8
12,75 |
152
6,00 |
12,70
0,50 |
178
7,00 |
| 14 |
355,6
14,00 |
165
6,00 |
12,70
0,50 |
191
7,50 |
| 16 |
406,4
16,00 |
178
7,00 |
12,70
0,50 |
203
8,00 |
| 18 |
457,0
18,00 |
203
8,00 |
12,70
0,50 |
229
9,00 |
| 20 |
508,0
20,00 |
229
9,00 |
12,70
0,50 |
254
10,00 |
| 22 |
559,0
22,00 |
254
10,00 |
12,70
0,50 |
254
10,00 |
| 24 |
610,0
24,00 |
267
10,50 |
12,70
0,50 |
305
12,00 |
| 26 |
660,0
26,00 |
267
10,50 |
… |
… |
| 28 |
711,0
28,00 |
267
10,50 |
… |
… |
| 30 |
762,0
30,00 |
267
10,50 |
… |
… |
| 32 |
813,0
32,00 |
267
10,50 |
… |
… |
| 34 |
864,0
34,00 |
267
10,50 |
… |
… |
| 36 |
914,0
36,00 |
267
10,50 |
… |
… |
| 38 |
965,0
38,00 |
305
12,00 |
… |
… |
| 40 |
1016,0
40,00 |
305
12,00 |
… |
… |
| 42 |
1067,0
42,00 |
305
12,00 |
… |
… |
| 44 |
1118,0
44,00 |
343
13,50 |
… |
… |
| 46 |
1168,0
46,00 |
343
13,50 |
… |
… |
| 48 |
1219,0
48,00 |
343
13,50 |
… |
… |
*NPS: Nominale Rohr-Größe; O.D: Außendurchmesser an der Schrägfläche; E: Länge [ANMERKUNG (1)]; E1: Begrenzung der Wandstärke für Länge; E: Länge [ANMERKUNG (2)].
Material-chemische Zusammensetzungen
Edelstahl-Fitting ASTM A403 bezieht sich das auf Material von geschmiedet und rollte Austenit rostfreie Installationen für Druckrohre. Allgemeine Grade sind WP304/L, WP316/L. Sie können in viele Felder als Maschinenwesen, Energieumwandlungsanlagen etc. benutzt werden.
| Grad A |
Zusammensetzung (%) |
| Grad WP |
UNS-Bezeichnung |
C |
Mangan |
P |
S |
Si |
Ni |
Cr |
MO |
Ti |
| WP304 |
S30400 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
8.0-11.0 |
18.0-22.0 |
﹍ |
﹍ |
| WP304L |
S30403 |
0.030E |
2,00 |
0,045 |
0,030 |
1,00 |
8.0-12.0 |
18.0-22.0 |
﹍ |
﹍ |
| WP310S |
S31008 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
19.0-22.0 |
24.0-26.0 |
﹍ |
﹍ |
| WP316 |
S31600 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
|
| WP316L |
S31603 |
0.030E |
2,00 |
0,045 |
0,030 |
1,00 |
10.0-14.0 |
16.0-18.0 |
2.00-3.00 |
﹍ |
| Wp321 |
S32100 |
0,08 |
2,00 |
0,045 |
0,030 |
1,00 |
9.0-12.0 |
17.0-19.0 |
﹍ |
G |
Anmerkung:
Wo eine Ellipse (﹍) in der Tabelle erscheint, gibt es keine Anforderung und das Element muss auf analysiert werden oder berichtet werden
Das Berechnungsverfahren für Stickstoff ist eine Angelegenheit der Vereinbarung zwischen dem Käufer und dem Hersteller
Columbium 0.10-0.30%; Vanadium 0.10-0.30%.
Für oder dünnen Wände die mit kleinem Durchmesser oder beide wo viele zeichnenden Durchläufe angefordert werden, ist ein Kohlenstoffmaximum von 0,04% in den Graden TP304L und TP316L notwendig. Kleine Außendurchmesserrohre werden als jene weniger als 0.500in definiert. (23.7mm) im Außendurchmesser und in den hellen Wandrohren als denen weniger als 0.049in. (1.24mm) in der durchschnittlichen Wandstärke
