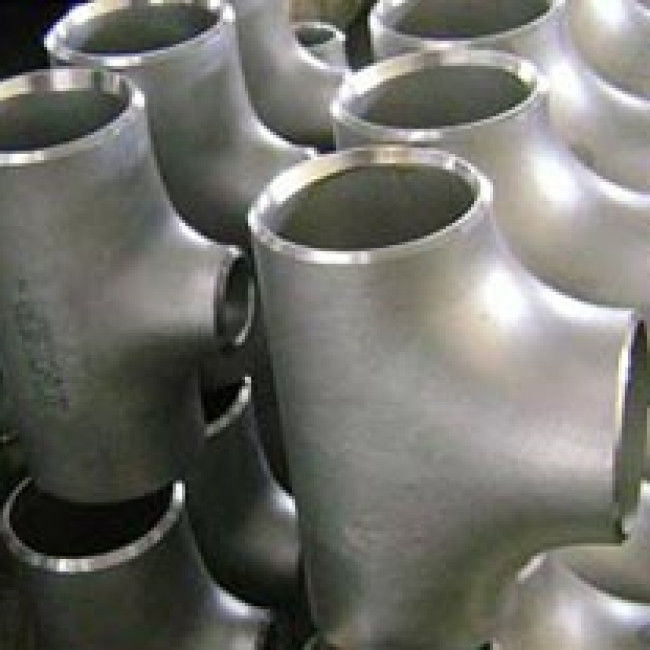

Edelstahl-Kolben-Schweißungs-Installations-gleiches T-Stück ASTM A403 WP310S WP321

Edelstahl-Kolben-Schweißens-gleiches T-Stück ASTM A403 WP304/L WP316/L WP310S WP321

Stahlrohrt-stück hat drei Niederlassungen, die flüssige Richtung ändern können. Es hat T-förmiges oder Y-förmiges, und schließt gleiches T-Stück und Verringerungs-T-Stück mit ein (Reduzierer-T-Stück). Stahlt-stück ist in den Rohrnetzen für übermitteln Flüssigkeiten und Gase weitverbreitet.

Kolbenschweißungst-stück ist im Erdöl, Luftfahrtapotheke, chemische Industrie, Metallurgie, elektrischer Strom, Militärindustrie weitverbreitet und führt Unterstützung und andere industrielle Rohrleitungen aus.

Enden in einfachem oder abgeschrägt, angeschlossen durch Kolbenschweißverfahren. Es kann Hochdruck als andere Arten widerstehen. Die Größe des Kolbenschweißungst-stücks sollte im Rohr NPS (DN) und in der Stärke im Zeitplan spezifiziert werden, in dem die Sockelschweißungs-T-Stück oder Fadent-stück Stärke im Druckniveau spezifiziert werden sollte.

T-Stück Arten des Kolben-Schweißens-(BW)

BW-T-Stück wird in zwei Arten entsprechend Niederlassungsdurchmessern kategorisiert und Funktionen dort sind:

Gleiches T-Stück: Drei Niederlassungen T-Stück haben die gleichen Durchmesser. Auch genannt als gerades T-Stück.

Verringerung des T-Stücks (Reduzierer-T-Stück). : Der Niederlassungsdurchmesser ist kleiner als Hauptdurchmesser. Das reduzierende T-Stück wird normalerweise als NPS-Durchmesser in 4" x 4" x 3" beschrieben, wo 4" die Hauptlinie Rohrdurchmesser ist, und 3" ist die reduzierende Niederlassung.

Produktinformation

Gleiche Maße T-Stück ASME B16.9 (Millimeter)

Das gleiche T-Stück ASME B16.9 ist eine Dreiwegeinstallation, die benutzt wird, um Senkrechtbeziehungen zu einem Rohr herzustellen.

*NPS: Nominale Rohr-Größe; O.D: Außendurchmesser an der Schrägfläche; C: Mitte-zu-Ende, Lauf; M: Mitte-zu-Ende, Ausgang.

Material-chemische Zusammensetzungen

Edelstahl-Fitting ASTM A403 bezieht sich das auf Material von geschmiedet und rollte Austenit rostfreie Installationen für Druckrohre. Allgemeine Grade sind WP304/L, WP316/L. Sie können in viele Felder als Maschinenwesen, Energieumwandlungsanlagen usw. benutzt werden

Anmerkung:

• Wo eine Ellipse (﹍) in der Tabelle erscheint, gibt es keine Anforderung und das Element muss auf analysiert werden oder berichtet werden
• Das Berechnungsverfahren für Stickstoff ist eine Angelegenheit der Vereinbarung zwischen dem Käufer und dem Hersteller
• Columbium 0.10-0.30%; Vanadium 0.10-0.30%.
• Für oder dünnen Wände die mit kleinem Durchmesser oder beide wo viele zeichnenden Durchläufe angefordert werden, ist ein Kohlenstoffmaximum von 0,04% in den Graden TP304L und TP316L notwendig. Kleine Außendurchmesserrohre werden als jene weniger als 0.500in definiert. (23.7mm) im Außendurchmesser und in den hellen Wandrohren als denen weniger als 0.049in. (1.24mm) in der durchschnittlichen Wandstärke
