90 Installation ASTM A403 Grad-Edelstahl-Kolben-Schweißungs-Ellbogen BWs WPWX

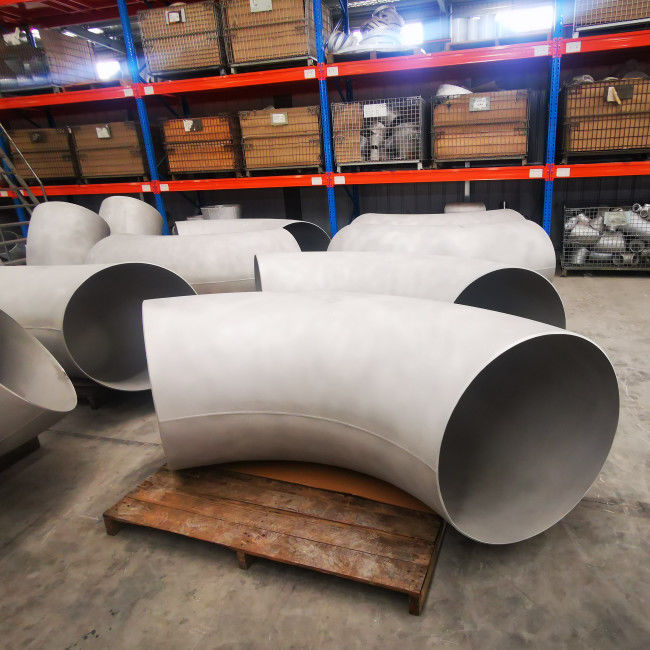

ASTM A403 90° WPWX Elbogen aus Edelstahl

Gemäß der Flüssigkeitsrichtung der Rohrleitungen kann der Ellenbogen in verschiedene Grade unterteilt werden, wie 45 Grad, 90 Grad, 180 Grad, die am häufigsten Grade sind.Es gibt auch 60 Grad und 120 Grad, für einige spezielle Rohrleitungen.

90 Grad Stahlrohr Ellenbogen funktioniert, um die Flüssigkeitsrichtung um 90 Grad zu ändern, so auch als vertikale Ellenbogen genannt.Es ist der allgemeine Grad in allen Pipeline-Systeme und am häufigsten in allen verschiedenen Grad von Ellenbogen verwendet. (Da es bequem ist, Stahlkonstruktionen und Strukturen anzupassen.)

Der Umfang des Umfangs des Umfangs des Umfangs

Wenn der Radius mit dem Rohrdurchmesser gleich ist, wird er als kurzer Radius-Elbogen bezeichnet, auch SR-Elbogen genannt, normalerweise für Niederdruck- und Niederschnellleitungen.

Wenn der Radius größer ist als der Rohrdurchmesser, R ≥ 1,5 Durchmesser, dann nennen wir ihn einen langen Radius-Elbogen (LR Elbow), der für Rohrleitungen mit hohem Druck und hoher Durchflussrate verwendet wird.

Lange Radius 90 Grad Ellenbogen

LR 90 Grad Stahlrohr Ellenbogen sind zwischen verschiedenen Längen Rohr oder Schlauch installiert. Es hilft, Richtung bei 90 Grad zu ändern, und wird häufig verwendet, um Schläuche an Pumpen, Deckabflüsse und Ventil anschließen.

Kurzer Radius 90 Grad Ellenbogen

SR 90 Grad Ellenbogen ist das gleiche wie die oben erwähnte Rohr Ellenbogen, aber der Durchmesser ist kürzer. Daher wird diese Art von Stahl Ellenbogen oft verwendet, wenn Platz nicht genug ist.

Kategorisierung der Klasse WP

Klasse WP-Armaturen sind in drei Unterklassen unterteilt: Klassen WP-S, WP-W. und WPWX. Sie werden nach den Anforderungen von ANSI BI6 hergestellt.9, BI6.11, BI6.28, oder MSS Standard Practice SP-79, und sie haben Druckwerte, die mit 9 kompatibel sind.2.

Ausrüstung der Klasse WP-Ssind solche, die aus einem nahtlosen Produkt nach einem nahtlosen Herstellungsverfahren hergestellt wurden (mit dem Klassensymbol WP-S gekennzeichnet);

Ausrüstungsklasse WP-Wenthalten Schweißvorrichtungen, bei denen die Herstellung oder Konstruktion der Schweißvorrichtungen Röntgenaufnahmen gemacht wurden (mit dem Klassensymbol WP-W gekennzeichnet);

Klasse WP-WX-Armaturensind solche, die Schweißschläuche enthalten, bei denen alle Schweißschläuche röntgenographisch untersucht wurden (mit dem Klassensymbol WP-WX gekennzeichnet).

Produktinformationen

Materialien Chemische Zusammensetzung

ASTM A403 Edelstahl Rohrverbindungen bezieht sich auf das Material von geschmiedeten und gewalzten austenitischen rostfreien Rohrverbindungen für Druckrohre.Sie können in vielen Bereichen eingesetzt werden, wie z. B. in der Maschinenbauindustrie., Energieumwandlungsanlagen usw.

Anmerkung:

1. Wenn in der Tabelle ein Ellipsis erscheint, ist dies nicht erforderlich und das Element muss analysiert oder gemeldet werden.
2. Die Methode zur Analyse von Stickstoff muss zwischen dem Käufer und dem Hersteller vereinbart werden.
3. Kolumbium 0,10-0,30%; Vanadium 0,10-0,30%.
4. Für kleine Durchmesser oder dünne Wände oder beides, bei denen viele Zeichnungspässe erforderlich sind, ist in den Sorten TP304L und TP316L ein Kohlenstoffmaximum von 0,04% erforderlich.Kleine Rohre mit einem Außendurchmesser von weniger als 0 definiert.500in. ((23,7mm) in Außendurchmesser und leichte Wandröhren als diejenigen, die weniger als 0,049in. ((1,24mm) in durchschnittlicher Wandstärke

90^oButt Weld Ellenbogen Abmessungen und Gewicht

Länger Radius (LR) (Verweis auf die Norm ASME B16.9)

Kurzer Radius (SR) (Verweis auf die Norm ASME B16.9)
