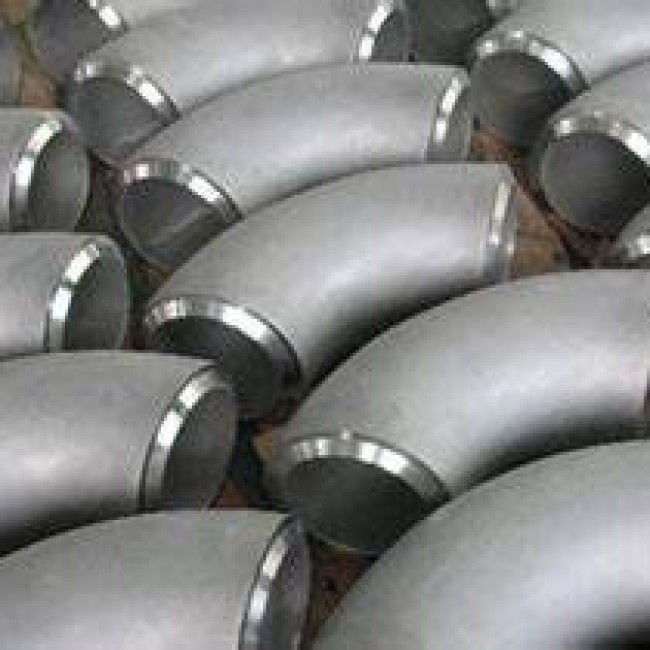

45 Ellbogen Grad-Edelstahl-Kolben-Schweißungs-Installationen Sch 10S Sch20

ASTM A403 45 Grad BW-Ellbogen-Edelstahl-Kolben-Schweißens-Installation

Anordnungsgemäß flüssiges der Rohrleitungen, kann Ellbogen in verschiedene Grad, wie 45 Grad unterteilt werden, 90 Grad, 180 Grad, die allgemeinste Grad sind. Auch hat 60 Grad und 120 Grad, für einige spezielle Rohrleitungen.

Ellbogen-Radius

Der Ellbogenradiusmittelbiegungsradius. Wenn der Radius der selbe wie Rohrdurchmesser ist, nannte er den kurzen Radiusellbogen, auch genannt SRellbogen, normalerweise für Niederdruck und langsame Rohrleitungen.

Wenn der Radius größer als Rohrdurchmesser ist, r-≥ 1,5 nennen Durchmesser, dann wir ihn einen langen Radiusellbogen (LR-Ellbogen), beantragt die Hochdruck- und hohen Strömungsgeschwindigkeitsrohrleitungen.

45-Grad-Ellbogen des langen Radius

Der Rohrbogen wird zwischen zwei Rohre angebracht, damit die flüssige Richtung zu 45 Grad geändert werden kann. Verglichen mit dem 90-Grad-Ellbogen, produziert der 45-Grad-Ellbogen weniger Reibung und mit dem Niederdruck.

45-Grad-Ellbogen des kurzen Radius

SR Ellbogen in 45 Grad wird normalerweise zum Kupfer, zum Plastik, zum Stahl, zu Roheisen und zur Führung befestigt und kann an die rostfreien und Gummibefestigungen auch angeschlossen werden. Er ist auf Chemikalie, Nahrung, Wasserversorgungsanlagen, elektronischer Industrie, chemischen Rohrleitungen, Gartenbau, Landwirtschaftsproduktion, Solarausrüstungsrohrleitungen, Klimaanlagenrohrleitung und anderen Gebieten weitverbreitet.

Passende Kategorisierungen Klasse WP

Klasse WP-Installationen werden in drei Unterklassen unterteilt: Klassen WP-S, WP-W. und WPWX. Sie werden zu den Anforderungen von ANSI BI6.9, BI6.11, BI6.28 hergestellt, oder MSSPraxis SP-79, und sie haben die Druckbewertungen, die mit 9,2 kompatibel sind.

Die Installationen der Klasse WP-S sind die hergestellt vom nahtlosen Produkt durch eine nahtlose Methode der Fertigung (markiert mit Klassensymbol WP-S);

Installationen der Klasse WP-W enthalten Schweißungen, in denen die passenden Herstellungs- oder Bauschweißungen durchleuchtet worden sind (markiert mit Klassensymbol WP-W);

Installationen der Klasse WP-WX sind die, die Schweißungen enthalten, in denen Ali-Schweißungen durchleuchtet worden sind (markiert mit Klassensymbol WP-WX).

Produktinformation

Material-chemische Zusammensetzungen

Edelstahl-Fitting ASTM A403 bezieht sich das auf Material von geschmiedet und rollte Austenit rostfreie Installationen für Druckrohre. Allgemeine Grade sind WP304/L, WP316/L. Sie können in viele Felder als Maschinenwesen, Energieumwandlungsanlagen usw. benutzt werden

Anmerkung:

Wo eine Ellipse (﹍) in der Tabelle erscheint, gibt es keine Anforderung und das Element muss auf analysiert werden oder berichtet werden

Das Berechnungsverfahren für Stickstoff ist eine Angelegenheit der Vereinbarung zwischen dem Käufer und dem Hersteller

Columbium 0.10-0.30%; Vanadium 0.10-0.30%.

Für oder dünnen Wände die mit kleinem Durchmesser oder beide wo viele zeichnenden Durchläufe angefordert werden, ist ein Kohlenstoffmaximum von 0,04% in den Graden TP304L und TP316L notwendig. Kleine Außendurchmesserrohre werden als jene weniger als 0.500in definiert. (23.7mm) im Außendurchmesser und in den hellen Wandrohren als denen weniger als 0.049in. (1.24mm) in der durchschnittlichen Wandstärke

45^O-Kolben-Schweißungs-Ellbogen-Maße und Gewicht

Langer Radius (LR) (verweisen Sie Standard-ASME B16.9)
