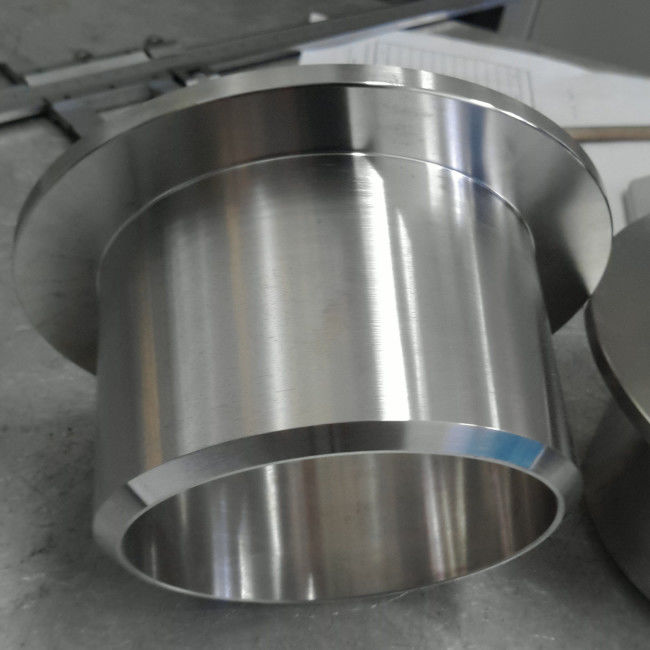

EDELSTAHL-Kolben-Schweißen Stub End ASTM A815 UNS S31803 Duplex
Stummelende (Schossgelenk) ist eine Installation, die benutzt wird, geschweißte Flansche zu ersetzen, wenn die Unterstützung eines drehenden Ersatzflansches angefordert wird. Und es kann in Standard- und nichtstandardisiertem ANSI-Maß geliefert werden, das für Verbindungsrohre des unterschiedlichen Durchmessers verwendet wird.
Stub End Types
Stummelende werden auf drei unterschiedliche Arten, Art A angeboten, sind B und C. Type A und b-Stummelende geschmiedeten Installationen, wie Ellbögen und T-Stücken ähnlich, und Art c-Stummelende werden in kundengebundenen Größen gemacht.
Art A
Die Art ein Stummelende wird für Standardschossgelenkflansch benutzt. Die Schossstärke am Stummelende ist größer als oder der Nenndicke der Rohrwand gleich. Darüber hinaus kann der Außeneckeradius der Art A den Schossgelenkflansch empfangen. Die innere Ecke ist quadratisch. Schoss hat normalerweise ein maschinell bearbeitetes gezacktes Gesicht.
Art B
Die Art b-Stummelende wird für Standardbeleg auf Flanschen als Schossflansche benutzt. Die Schossstärke an diesen kurzen Enden ist größer als oder der Nenndicke der Rohrwand gleich. Auch der Außeneckeradius von Art B ist genug klein, den Flansch des Beleges O zu empfangen, der als Ersatzflansch benutzt werden kann. Die innere Ecke ist quadratisch. Schoss hat normalerweise ein maschinell bearbeitetes gezacktes Gesicht.
Art C
Die Art c-Stummelende kann für Standardschossgelenkflansch und -beleg auf Flansch benutzt werden. Sie wird ein abgerundete Kante am Innendurchmesser des Schoßes lassend erweitert. Bei Bedarf kann der Radius gemacht werden geschlossen worden zu einem Quadrat. Die Schossstärke ist 75% der Rohrwand. Die Art C ist sehr genug kurz, jeden Ersatzflansch unterzubringen. Das Schossgelenk auf Art C ist glatt, und es ist nicht Maschine.
Stummelenden werden normalerweise in zwei Möglichkeiten, in Art A und in Art B. hergestellt. Sie sind in zwei Standardlänge, lang (ANSI) oder im kurzen Muster (MSS) verfügbar. Ende des Stummels Sch5s und 10s werden normalerweise in den Unterlängen angeboten, und lange Längen sind auf Sonderauftrag verfügbar. Stummelende Sch 40s werden entweder in den kurzen oder langen Längen geliefert.
Standard ASTM A815
ASTM A815 ist die Standardspezifikation für bearbeitetes ferritisches, ferritisches/Austenit und martensitisches Edelstahl-Rohrfitting. Diese Spezifikation umfasst zwei allgemeine Klassen, WP und CR. Klasse WP-Installationen werden in vier Klassen unterteilt:
WP-S, nahtlose Produkte.
WP-W, geschweißte Produkte.
WP-WX, Fitting, die Schweißungen enthalten, in denen alle Schweißungen durchleuchtet worden sind.
WP-WU, Installationen, die Schweißungen enthalten, in denen alle Schweißungen mit Ultraschall geprüft worden sind.
Produktinformation
Produkt-Name | Kolben-Schweißens-Duplexedelstahl Stub End ASTM A815 UNS S31803 |
Größen-Strecke | Maß: 1/2“ bis 36" |
Wandstärke | Sch5S Sch10S Sch20S Sch10 Sch20 Sch30 Geschlechtskrankheit Sch40 |
Standards | ASTM A815 |
Material | UNS S31803 |
Herstellungsstandards |
ASME B16.9 MSS SP-43 |
Materielle (UNS S31803) chemische Zusammensetzungen
UNS-Bezeichnung | C | Mangan | P | S | Si | Ni | Cr | MO | N |
S31803 | 0,03 | 2,00 | 0,03 | 0,02 | 1,00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 |
ASME B16.9 Stub End Dimensions (Millimeter)
Nominale Rohr-Größe (Zoll) |
Außerhalb Durchmessers des Fasses | Länge (f) |
Radius (R) |
Durchmesser (g) | ||
Minute | Maximal | Langes Muster | Kurzes Muster | |||
1/2 | 20,5 | 22,8 | 76 | 51 | 3 | 35 |
3/4 | 25,9 | 28,1 | 76 | 51 | 3 | 43 |
1 | 32,6 | 35,0 | 102 | 51 | 3 | 51 |
1-1/4 | 41,4 | 43,6 | 102 | 51 | 5 | 64 |
1-1/2 | 47,5 | 49,9 | 102 | 51 | 6 | 74 |
2 | 59,5 | 62,4 | 152 | 64 | 8 | 92 |
2-1/2 | 72,2 | 75,3 | 152 | 64 | 8 | 105 |
3 | 88,1 | 91,3 | 152 | 64 | 10 | 127 |
3-1/2 | 100,8 | 104,0 | 152 | 76 | 10 | 140 |
4 | 113,5 | 116,7 | 152 | 76 | 11 | 157 |
5 | 140,5 | 144,3 | 203 | 76 | 11 | 186 |
6 | 167,5 | 171,3 | 203 | 89 | 13 | 216 |
8 | 218,3 | 222,1 | 203 | 102 | 13 | 270 |
10 | 272,3 | 277,2 | 254 | 127 | 13 | 324 |
12 | 323,1 | 328,0 | 254 | 152 | 13 | 381 |
14 | 354,8 | 359,9 | 305 | 152 | 13 | 413 |
16 | 405,6 | 411,0 | 305 | 152 | 13 | 470 |
18 | 456,0 | 462,0 | 305 | 152 | 13 | 533 |
20 | 507,0 | 514,0 | 305 | 152 | 13 | 584 |
22 | 558,0 | 565,0 | 305 | 152 | 13 | 641 |
24 | 609,0 | 616,0 | 305 | 152 | 13 | 692 |
