Edelstahl-Kolben-Schweißungs-Installationen
>
|
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | Reduzierer ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 Betrüger-/Ecc |
| Dokument | Produktbroschüre PDF |
ASTM A403 WP304/L WP316/L WP310S WP321 B16.9 Edelstahlverringerer
Ein Reduktor wird verwendet, um zwei Rohre unterschiedlicher Größe in einem Rohrleitungssystem zu verbinden.Ein Ende des Reduktors entspricht dem Durchmesser des Rohrs mit großem Durchmesser und das andere Ende des konzentrischen Reduktors entspricht dem Durchmesser des Rohres mit kleinem Durchmesser.

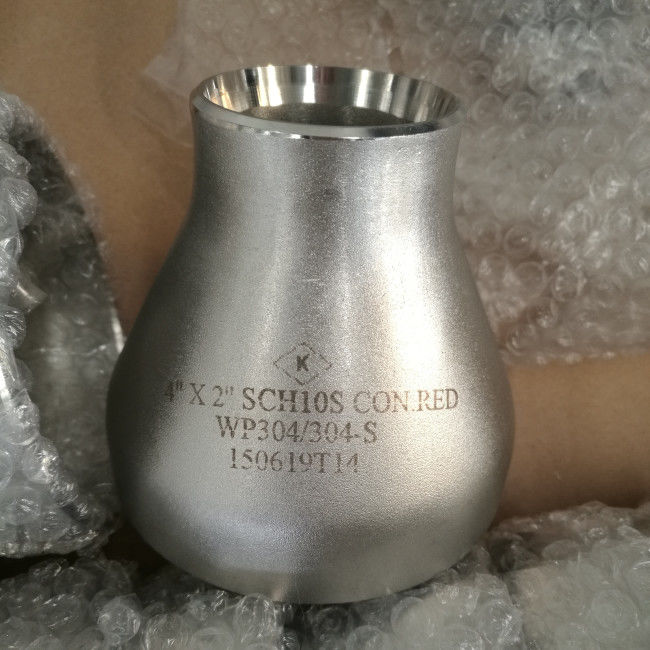

Konzentrischer Reduktor ist eine Art Reduktor, der in Rohrleitungen eingesetzt wird.Diese Eigenschaft des Konzentrischen Reduktors macht es in Hochdruckflüssigkeitsströmungssystemen anwendbar, in denen die Gefahr besteht, unter hohem Druck zu brechen.
Der Exzentrische Reduktor ist eine seltsame Form. Er hat eine Ausdehnung in seinem Körper nur auf einer Seite seiner Länge. Die andere Seite der Länge bleibt parallel zu den Rohren.Dies erleichtert die Ausrichtung und Handhabung an bestimmten StellenDer exzentrische Reduktor ist ebenso wirksam wie der konzentrische, ist aber spezifischer in seinen Bedürfnissen.
Produktinformationen
| Produktbezeichnung | ASTM A403 B16.9 EdelstahlKonzentrischer/exzentrischer Reduktor |
| Größenbereich | 1/2 ̊ bis 48 ̊ |
| Wanddicke | SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| Normen | ASTM A234 |
| Zulassung | Die in Absatz 1 genannten Bedingungen gelten für die in Absatz 1 genannten Fahrzeuge. |
| Herstellungsnormen | ASME B16.9 |
ASME B16.9 Konzentrische / exzentrische Reduktorabmessungen (mm)
Die Reduktoren werden häufig verwendet, wenn die Rohrbauer den Durchmesser einer geraden Rohrlänge reduzieren möchten.9: Konzentrisch mit einer gemeinsamen Mittellinie; Exzentrischer Reduktor mit verschobenen Mittellinien.
| NPS | Überdosierung mm Zoll |
Überdosierung mm Zoll |
H mm Zoll |
| 3/4 x 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 x 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 x 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 x 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 x 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 x 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 x 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 x 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 x 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 x 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2 x 1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2 1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2 1/2 x 1 1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2 1/2 x 1 1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2 1/2 x 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 x 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3 x 2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3 1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3 1/2 x 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3 1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3 1/2 x 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3 1/2 x 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3-1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4 x 3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 x 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4 x 2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5 x 4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3 1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5 x 3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 x 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5 x 2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6 x 5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6 x 4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2 | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6 x 3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8 x 6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8 x 5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8 x 4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3 1/2 | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10 x 5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12 x 6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12 x 5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 x 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18 x 16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 x 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 x 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 x 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 x 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 x 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 x 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 x 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 x 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 x 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 x 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 x 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 x 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 x 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 x 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 x 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 x 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 x 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 x 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 x 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 x 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 x 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 x 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 x 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 x 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 x 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 x 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 x 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 x 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
*NPS: Nominelle Rohrgröße; O.D. L: Außendurchmesser am Bevel, großes Ende; O.D. S.: Außendurchmesser am Bevel, kleines Ende; H: Zentrum-zu-Ende.
Materialien Chemische Zusammensetzung
ASTM A403 Edelstahl Rohrverbindungen bezieht sich auf das Material von geschmiedeten und gewalzten austenitischen rostfreien Rohrverbindungen für Druckrohre.Sie können in vielen Bereichen eingesetzt werden, wie z. B. in der Maschinenbauindustrie., Energieumwandlungsanlagen usw.
| Klasse A | Zusammensetzung(%) | |||||||||
| Stufe WP | UNS-Bezeichnung | C | In | P | S | - Ja. | Ni | Die | - Das ist Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Was ist los? | - Was ist los? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Was ist los? | - Was ist los? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Was ist los? | - Was ist los? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Was ist los? |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Was ist los? | G |
Anmerkung:
Wenn in der Tabelle ein Ellipsis erscheint, ist dies nicht erforderlich und das Element muss analysiert oder gemeldet werden.
Die Methode zur Analyse von Stickstoff muss zwischen dem Käufer und dem Hersteller vereinbart werden.
Kolumbium 0,10-0,30%; Vanadium 0,10-0,30%.
Für kleine Durchmesser oder dünne Wände oder beides, bei denen viele Zeichnungspässe erforderlich sind, ist in den Sorten TP304L und TP316L ein Kohlenstoffmaximum von 0,04% erforderlich.Kleine Rohre mit einem Außendurchmesser von weniger als 0 definiert.500in. ((23,7mm) in Außendurchmesser und leichte Wandröhren als diejenigen, die weniger als 0,049in. ((1,24mm) in durchschnittlicher Wandstärke
