Kohlenstoffstahl-Flansch
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | 20" WN-ST A105N CL.300 SCH.40 B16.5 |
| Dokument | Produktbroschüre PDF |

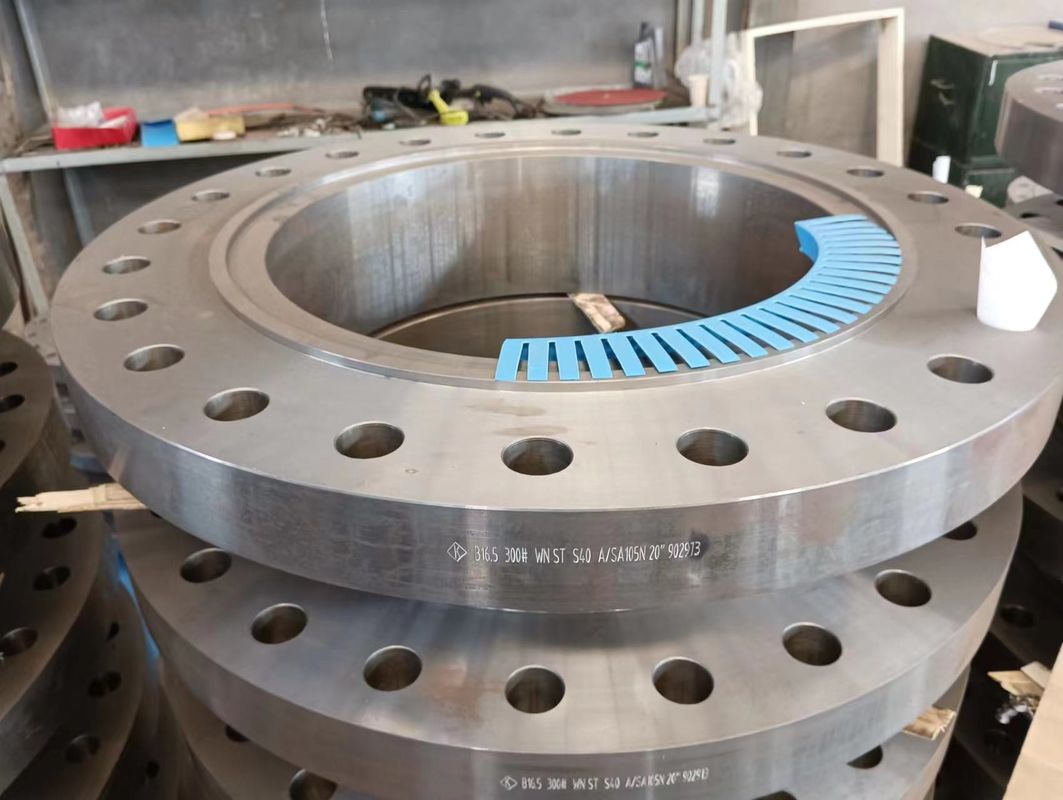

20" WN-ST A105N CL.300 SCH.40 B16.5 Kohlenstoffstahl-Schweißungs-Hals-kleiner Zungen-Flansch
Produktinformation
| Produkt-Name | 20" WN-ST A105N CL.300 SCH.40 B16.5 Kohlenstoffstahl-Schweißungs-Hals-kleiner Zungen-Flansch |
| Größen-Strecke | 20" |
| Druck-Klasse | Klasse 300 |
| Standards | ASTM A105N |
| Gesichts-Art | Kleine Zunge WN |
| Spezifikation | ANSI B16.5 |
| Beschichtung | Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe |
Gesichts-Art: Zunge
Die Beziehungen, die mit Flanschen hergestellt werden, helfen in der Schaffung eines leistungsfähigen Kanals, um Flüssigkeiten und Gase in der Industrie zu transportieren. Ein Nut und Feder-Flansch wird mit einem angehobenen Ring produziert, der möglicherweise maschinell bearbeitete Krise in seinem Gesicht besitzt. Diese Flansche dürfen eine wasserdichte Verbindung zwischen der friedlichen Ausrüstung gebildet werden.
Eine Nut oder ein Zungenflansch ist im Allgemeinen in den rostfreien oder Kohlenstoffgraden entworfen. Der Edelstahl-Nut und Feder-Flansch besitzen ausgezeichnete Korrosionsbeständigkeitseigenschaften. Diese Flansche funktionieren gut über Zuständen der hohen Temperatur und des Drucks. Diese Flansche sind zuverlässig, in diesen Extrembedingungen zu arbeiten. Ein Kohlenstoffstahl-Nut und Feder-Flansch werden mit einem höheren Inhalt des Kohlenstoffs produziert und lassen die Flansche mäßige Stärke besitzen. Sie sind, jedoch; anfällig gegen Korrosion, wenn Sie harten Bedingungen für lange Zeitspannen herausgestellt werden.
Flansch-Art: Schweißungs-Hals (WN)
Ein Vorschweißflansch, nannte auch einen sich verjüngenden Nabenflansch, oder Hochnabenflansch, ist eine Art Flansch, die Druck zu den Rohren verlagern kann und stellt eine Abnahme an der Hochdruckkonzentration an der Unterseite des Flansches sicher. Es gibt zwei schweißende Halsflansche entwirft – die erste Art wird mit Rohren benutzt, während die zweite, längere Art nicht mit Rohren aber mit einer verfahrenstechnischen Anlage verwendet werden können. Der Vorschweißflansch enthält von einer runden Installation, die über der Kante des Umfangs hinaus verlängert. Diese Flansche, gewöhnlich hergestellt vom Schmieden, werden wirklich zu den Rohren geschweißt.
ASTM A105/A105N
Flansche ASTM A105 sind geschmiedete Kohlenstoffstahlflansche für umgebend-und Hochtemperaturservice in den Drucksystemen. Diese Flansche werden in Übereinstimmung mit einer Vielzahl von den Standardspezifikationen hergestellt möglicherweise, die ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605 bedecken, und Flansche API 6A, etc., die zu Material ASTM A105 gemacht werden, sind ein Höchstgewicht von 4540 Kilogramm begrenzt.
Stahlflansche ASTM A105 und A105N sind nicht selben, sie haben die gleichen Rohstoffe, die gleichen Stahlsorten, aber unterschiedliche Wärmebehandlungsanforderung. N bedeutet Normalisierungswärmebehandlung und Begüterte des Flansches A105 keine Wärmebehandlungsanforderung. Zusammenfassend haben der Flansch ASTM A105 und Flansch ASTM A105N eine gleiche chemische Zusammensetzung, aber die A105N haben ein besseres mechanisches Eigentum und normalerweise verwenden in der kritischen Situation.
Chemische Zusammensetzung ASTM A105 (%)
| Stahlklasse |
C maximal |
Si | Mangan |
P maximal |
S maximal |
Ni maximal |
Cr maximal |
MO maximal |
V maximal |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Mechanische Eigenschaften ASTM A105
| Stahlklasse |
Dehnfestigkeit Minute (MPa) |
Streckgrenze Minute (MPa) |
Verlängerung Minute (%) |
Reduzierung des Bereichs Minute (%) |
Härte (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Flansch-Maße ANSI B16.5 - Klasse 300
| Nennweite | Außerhalb Durchmessers. | Stärke | Länge durch Nabe | Durchmesser der Nabe | Angehobener Gesichts-Durchmesser. | Eckradius der Bohrung | Tiefe des Sockels | Gegenbohrung | Gewindelänge | Bolzenlöcher | |||||
| WN |
SO Schalter TR |
LJ | LJ | Schalter | TR | Lochkreis-Durchmesser. | Nein | Durchmesser. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Nennweite | Maße von Ring Joint Flanges | Gewicht (Kilogramm) | |||||||||||
| Nut-Zahl | Durchmesser des angehobenen Teils | Neigungs-Durchmesser. | Tiefe | Breite | Radius unten |
WN Sch 40 |
SO | Querstation |
Schalter Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
Zungen-u. Nut-Flansch-Maße ASME B16.5 (Millimeter)
| DN | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | f1 | F2 |
| ½“ | 35,1 | 36,6 | 35,1 | 36,6 | 25,4 | 23,9 | 46,0 | 44,5 | 6,4 | 4,8 |
| ¾“ | 42,9 | 44,5 | 42,9 | 44,5 | 33,3 | 31,8 | 53,8 | 52,3 | 6,4 | 4,8 |
| 1" | 50,8 | 52,3 | 47,7 | 49,3 | 38,1 | 36,6 | 62,0 | 57,2 | 6,4 | 4,8 |
| 1 ¼“ | 63,5 | 65,0 | 57,2 | 58,7 | 47,8 | 46,0 | 74,7 | 66,6 | 6,4 | 4,8 |
| 1 ½“ | 73,2 | 74,7 | 63,5 | 65,0 | 53,8 | 52,3 | 84,1 | 73,2 | 6,4 | 4,8 |
| 2" | 92,0 | 93,7 | 82,6 | 84,1 | 73,0 | 71,4 | 103,1 | 92,0 | 6,4 | 4,8 |
| ½ 2“ | 104,6 | 106,4 | 95,2 | 96,8 | 85,8 | 84,1 | 115,8 | 104,6 | 6,4 | 4,8 |
| 3" | 127,0 | 128,5 | 117,5 | 119,1 | 108,0 | 106,4 | 138,2 | 127,0 | 6,4 | 4,8 |
| 4" | 157,2 | 158,8 | 144,5 | 146,1 | 131,8 | 130,0 | 168,1 | 157,2 | 6,4 | 4,8 |
| 5" | 185,7 | 187,5 | 173,0 | 174,8 | 160,3 | 148,8 | 196,9 | 185,7 | 6,4 | 4,8 |
| 6" | 215,9 | 217,5 | 203,2 | 204,7 | 190,5 | 189,0 | 227,0 | 215,9 | 6,4 | 4,8 |
| 8" | 269,8 | 271,5 | 254,0 | 255,5 | 238,3 | 236,5 | 281,0 | 269,8 | 6,4 | 4,8 |
| 10" | 323,5 | 325,4 | 304,8 | 306,3 | 285,8 | 284,2 | 335,0 | 323,5 | 6,4 | 4,8 |
| 12" | 381,0 | 328,5 | 362,0 | 363,5 | 342,9 | 341,4 | 392,2 | 381,0 | 6,4 | 4,8 |
| 14" | 412,8 | 414,3 | 393,7 | 395,2 | 374,7 | 373,1 | 423,9 | 412,8 | 6,4 | 4,8 |
| 16" | 469,9 | 471,5 | 447,6 | 449,3 | 425,5 | 423,9 | 481,0 | 469,9 | 6,4 | 4,8 |
| 18" | 533,4 | 535,0 | 511,0 | 512,8 | 489,0 | 487,4 | 544,6 | 533,4 | 6,4 | 4,8 |
| 20" | 584,2 | 585,8 | 448,8 | 560,3 | 533,4 | 531,9 | 595,4 | 584,2 | 6,4 | 4,8 |
| 24" | 692,2 | 693,7 | 666,8 | 668,3 | 641,4 | 639,8 | 703,3 | 692,2 | 6,4 | 4,8 |
