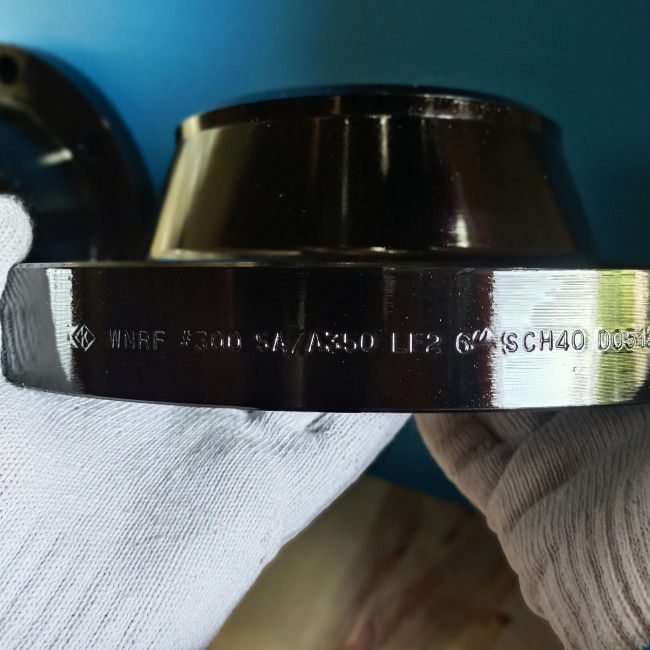

Angehobenes Klasse 300 des Gesichts-Kohlenstoffstahl-Vorschweißflansch-LF2 ANSI B16.5
  • Angehobenes Klasse 300 des Gesichts-Kohlenstoffstahl-Vorschweißflansch-LF2 ANSI B16.5
Angehobenes Klasse 300 des Gesichts-Kohlenstoffstahl-Vorschweißflansch-LF2 ANSI B16.5

Angehobenes Klasse 300 des Gesichts-Kohlenstoffstahl-Vorschweißflansch-LF2 ANSI B16.5

Herkunftsort China
Markenname Kasugai
Modellnummer ASTM A350 LF2 RF CL300 ANSI-B16.5 WN
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
ASTM A350 LF2 ANSI-B16.5 WN Kohlenstoffstahl-Schweißungs-Hals angehobener Gesichts-Flansch Rf-Klasse
Größen-Strecke:
1/2“ bis 24"
Druck-Klasse:
300
Standards:
ASTM A350 LF2
Gesichts-Art:
WNRF-Schweißungs-Hals angehobenes Gesicht
Specificatoins:
ANSI B16.5
Hervorheben:

Kohlenstoffstahl-Vorschweißflansch

,

Angehobener Flansch Gesicht ANSI B16.5

,

Vorschweißflansch LF2

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
500 Tonne pro Monat
Produkt-Beschreibung

ASTM A350 LF2 ANSI-B16.5 WN Kohlenstoffstahl-Schweißungs-Hals angehobener Gesichts-Flansch Rf-Klassen-300

Produktinformation

Produkt-Name ASTM A350 LF2 ANSI-B16.5 WN Kohlenstoffstahl-Schweißungs-Hals angehobener Gesichts-Flansch Rf-Klassen-300
Größen-Strecke 1/2“ bis 24"
Druck-Klasse Klasse 300
Standards ASTM A350 LF2
Gesichts-Art WNRF-Schweißungs-Hals angehobenes Gesicht
Spezifikation ANSI B16.5
Beschichtung Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe



ASTM A350

ASTM A350 (ASME SA350) ist die Standardspezifikation für Kohlenstoffstahl und niedrigen legierten Stahl schmiedete Flansche und flanschte Installationen für Dienstleistungen der niedrigen Temperatur.

Allgemeiner Gebrauchsgrad ist Klasse 1 ASTM A350 LF2, entsprechendes Material für das Leiten in Grad 6 ASTM A333 und Fitting in ASTM A420 WPL6. Mit Streckgrenzeminimum 240 MPa und Dehnfestigkeit in MPa 480 bis 655 MPa, Schlagversuchtemperatur an -45℃.



Chemische Zusammensetzung ASTM A350 (%)

  Chemische Zusammensetzung (%)
Grad LF1 Grad LF2 Grad LF3 Grad LF5 Grad LF6 Grad LF9 Grad LF787
C maximal 0,30 0,30 0,20 0.20~0.35 0,22 0,20 0,07
Mangan 0.60~1.35 0.60~1.35 0,90 maximal 0.60~1.35 1.15~1.50 0.40~1.06 0.40~0.70
P maximal 0,035 0,035 0,035 0,035 0,025 0,035 0,025
S maximal 0,04 0,04 0,04 0,04 0,025 0,04 0,025
Si A 0.15~0.3 0.15~0.3 0.20~0.35 0.20~0.35 0.15~0.3 ﹍ 0,40 maximal
Ni 0,40 maximales B 0,40 maximales B 3.30~3.70 1.0~2.0 0,40 maximales B 1.60~2.4 0.70~1.0
Cr 0,30 maximales B, C 0,30 maximales B, C 0,30 maximales C 0,30 maximales C 0,30 maximales B, C 0,30 maximales C 0.60~0.90
MO 0,12 maximales B, C 0,12 maximales B, C 0,12 maximales C 0,12 maximales C 0,12 maximales B, C 0,12 maximales C 0.15~0.25
Cu 0,40 maximales B 0,40 maximales B 0,40 maximal 0,40 maximal 0,40 maximales B 0.75~1.25 1.0~1.3
Columbium 0,02 maximales D 0,02 maximales D 0,02 maximal 0,02 maximal 0,02 maximal 0,02 maximal 0,02 Minute
V 0,08 maximal 0,08 maximal 0,03 maximal 0,03 maximal 0.04~0.11 0,03 maximal 0,03 maximal
N ﹍ ﹍ ﹍ ﹍ 0.01~0.03 ﹍ ﹍

, wenn Vakuumkohlenstoffdeoxidation durch Ergänzungsanforderung S4 angefordert wird, ist der Silikoninhalt 0,12%

B die Summe des kupfernen Nickelchromvanadiums und -molybdäns übersteigt nicht 1,00% auf Hitzeanalyse.

C die Summe des Chroms und des Molybdäns übersteigt nicht 0,32% auf Hitzeanalyse.

D vertraglich, die Grenze für Columbium wird erhöht möglicherweise bis 0,05% auf Hitzeanalyse und 0,06% auf Produktanalyse



Flansch-Art: Vorschweißflansch (WN)

Ein Vorschweißflansch, nannte auch einen sich verjüngenden Nabenflansch, oder Hochnabenflansch, ist eine Art Flansch, die Druck zu den Rohren verlagern kann und stellt eine Abnahme an der Hochdruckkonzentration an der Unterseite des Flansches sicher. Es gibt zwei schweißende Halsflansche entwirft – die erste Art wird mit Rohren benutzt, während die zweite, längere Art nicht mit Rohren aber mit einer verfahrenstechnischen Anlage verwendet werden können. Der Vorschweißflansch enthält von einer runden Installation, die über der Kante des Umfangs hinaus verlängert. Diese Flansche, gewöhnlich hergestellt vom Schmieden, werden wirklich zu den Rohren geschweißt.





Gesichts-Art: Angehobenes Gesicht (Rf)

Der angehobene Gesichtsflansch ist die allgemeinste Art, die in den Anwendungen der verfahrenstechnischen Anlage benutzt wird und ist leicht zu identifizieren. Er gekennzeichnet als ein angehobenes Gesicht, weil die Dichtungsoberflächen über das Schraubenkreisgesicht angehoben werden. Diese Gesichtsart erlaubt den Gebrauch von einer breiten Kombination von Dichtungsentwürfen, einschließlich flache Ringblattarten und metallische Zusammensetzungen wie gewundene Wunde und doppelte Mantelarten.



Der Zweck eines Rf-Flansches ist, mehr Druck auf einen kleineren Dichtungsbereich zu konzentrieren und die Druckeindämmungsfähigkeit des Gelenkes dadurch zu erhöhen. Durchmesser und Höhe sind in ASME B16.5 definierten, durch Druckklasse und Durchmesser. Druckbewertung des Flansches bestimmt die Höhe des angehobenen Gesichtes.



Flansch-Maße ANSI B16.5 - Klasse 300 (Millimeter)



Angehobenes Klasse 300 des Gesichts-Kohlenstoffstahl-Vorschweißflansch-LF2 ANSI B16.5 0

Nennweite Außerhalb Durchmessers. Stärke Länge durch Nabe Durchmesser der Nabe Angehobener Gesichts-Durchmesser. Eckradius der Bohrung Tiefe des Sockels Gegenbohrung Gewindelänge Bolzenlöcher
WN

SO

Schalter

TR

 LJ LJ Schalter TR Lochkreis-Durchmesser. Nein Durchmesser.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 95 14,3 52,3 22 38,0 35,1 3 10 23,5 15,7 66,5 4 16
20 3/4 117 15,8 57,2 25 48,0 42,9 3 11 29,0 15,7 82,6 4 19
25 1 124 17,6 62,0 27 54,0 50,8 3 13 36,0 17,5 88,9 4 19
32 1-1/4 133 19,1 65,0 27 63,4 63,5 5 14 44,5 20,6 98,6 4 19
40 1-1/2 155 20,6 6,3 30 70,0 73,2 6 16 50,5 22,4 114,3 4 22
50 2 165 22,4 69,8 33 84,0 91,9 8 18 63,5 28,4 127,0 8 19
65 2-/21 190 25,4 76,2 38 100 104,6 8 19 76,0 31,8 149,4 8 22
80 3 210 28,5 79,2 43 117 127,0 10 21 92,0 31,8 168,1 8 22
90 3-1/2 229 30,3 81,0 44 133 139,7 10   105,0 36,6 184,2 8 22
100 4 254 31,8 85,9 48 146 157,2 11   118,0 36,6 200,2 8 22
125 5 279 35,1 98,6 51 178 185,7 11   145,0 42,9 235,0 8 22
150 6 318 36,6 98,6 52 206 215,9 13   171,0 46,0 269,7 12 22
200 8 381 41,2 111,3 62 260 269,7 13   222,0 50,8 330,2 12 26
250 10 444 47,8 117,3 67 95 321 323,8 13   276,0 55,6 387,4 16 29
300 12 520 50,8 130,0 73 102 375 381,0 13   329,0 60,5 450,8 16 32
350 14 585 53,9 142,7 76 111 425 412,8 13   360,0 63,5 514,4 20 32
400 16 650 57,2 146,0 83 121 483 469,9 13   411,0 68,3 571,5 20 35
450 18 710 60,5 158,8 89 130 533 533,4 13   462,0 69,8 628,6 24 35
500 20 775 63,5 162,1 95 140 587 584,2 13   513,0 73,2 685,8 24 35
600 24 915 69,9 168,1 106 152 702 692,2 13   614,0 82,6 812,8 24 42



Angehobenes Klasse 300 des Gesichts-Kohlenstoffstahl-Vorschweißflansch-LF2 ANSI B16.5 1

Nennweite Maße von Ring Joint Flanges Gewicht (Kilogramm)
Nut-Zahl Durchmesser des angehobenen Teils Neigungs-Durchmesser. Tiefe Breite Radius unten

WN

Sch 40

 SO Querstation

Schalter

Sch 40

 LJ TR
B K P E F r2
15 1/2 R11 51,0 34,14 5,56 7,14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63,5 42,88 6,35 8,74 0,8 1,27 1,11 1,11 1,14 1,20 1,10
25 1 R16 70,0 50,80 6,35 8,74 0,8 1,64 1,39 1,43 1,43 1,49 1,35
32 1-1/4 R18 79,5 60,32 6,35 8,74 0,8 2,07 1,70 1,83 1,75 1,81 1,69
40 1-1/2 R20 90,5 68,28 6,35 8,74 0,8 2,94 2,51 2,69 2,58 2,66 2,54
50 2 R23 108 82,55 7,92 11,91 0,8 3,45 2,91 3,22 2,97 3,02 2,92
65 2-/21 R26 127 101,60 7,92 11,91 0,8 5,10 4,22 4,86 4,41 4,37 4,24
80 3 R31 147 123,82 7,92 11,91 0,8 6,25 5,88 6,83 6,15 6,04 5,94
90 3-1/2 R34 159 131,78 7,92 11,91 0,8 8,78 7,44 8,85   7,64 7,90
100 4 R37 175 149,22 7,92 11,91 0,8 11,4 9,73 11,8   9,98 9,71
125 5 R41 210 180,98 7,92 11,91 0,8 15,4 12,5 15,8   12,7 12,4
150 6 R45 242 211,12 7,92 11,91 0,8 19,8 16,2 21,3   16,5 16,2
200 8 R49 302 269,88 7,92 11,91 0,8 30,5 24,8 34,6   25,2 24,8
250 10 R53 356 323,85 7,92 11,91 0,8 44,1 35,5 54   40,2 35,9
300 12 R57 413 381,00 7,92 11,91 0,8 64 51 79   58 51,5
350 14 R61 458 419,90 7,92 11,91 0,8 88 70 106   86,2 70,1
400 16 R65 508 469,90 7,92 11,91 0,8 113 90 139   113,4 90,4
450 18 R69 575 533,40 7,92 11,91 0,8 138 109 175   133,8 109,0
500 20 R73 635 584,20 9,52 13,49 1,5 169 135 221   167,8 136,0
600 24 R77 750 692,15 11,13 16,66 1,5 249 204 341   249,5 204,0







Umbauten:

Schweißender Hals-Flansch,

angehobener Gesichtsflansch,

Kohlenstoffstahl-geschmiedeter Flansch
