Kohlenstoffstahl-Flansch
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | LÄRM 2501 PN25 SO |
| Dokument | Produktbroschüre PDF |

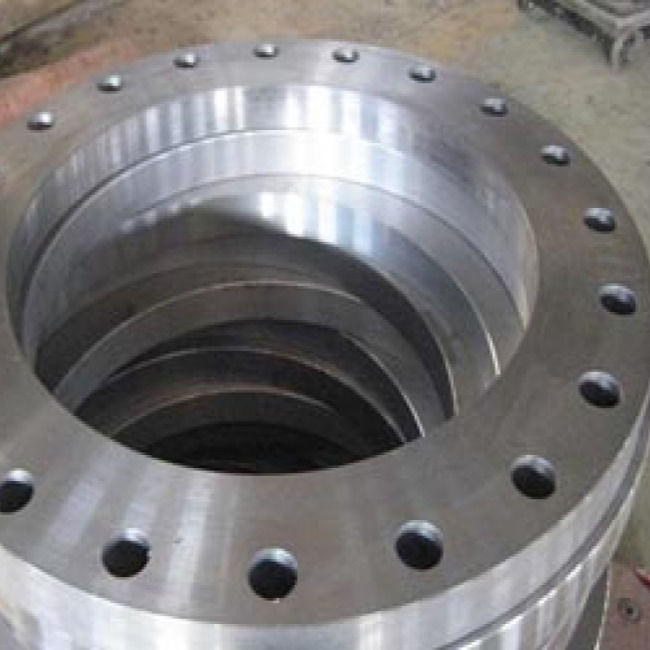

Slipper-Kohlenstoffstahl-Flansch DIN2501 PN25
LÄRM 2501 ist ein deutscher Standard für industrielle Flansche
Produktinformation
| Produkt-Name | LÄRM 2501 Kohlenstoffstahl-Flansch Slipper-PN25 |
| Größen-Strecke | Maß: 4" bis 28" |
| Druck-Klasse | PN25 |
| Standards | DIN2501 |
| Gesichts-Art | Slipper (SO) |
| Beschichtung | Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe |
Aufsteckflansch-Maße DIN2501 PN25 (Millimeter)
| DN |
Rohr-Größe Zoll |
O.D. | Identifikation. | Bolzenlöcher | Stärke |
Gewicht (Kilogramm) |
||
| Lochkreis-Durchmesser. | Bolzen-Durchmesser. | Zahlen | ||||||
| D | K | H | T | |||||
| 100 | 4 | 235 | 116,0 | 190 | 22 | 8 | 26 | 6,1 |
| 125 | 5 | 270 | 141,5 | 220 | 26 | 8 | 28 | 8,2 |
| 150 | 6 | 300 | 170,5 | 250 | 26 | 8 | 30 | 10,4 |
| 200 | 8 | 360 | 221,5 | 310 | 26 | 12 | 32 | 14,3 |
| 250 | 10 | 425 | 276,5 | 370 | 30 | 12 | 35 | 20,2 |
| 300 | 12 | 485 | 327,5 | 430 | 30 | 16 | 38 | 26,8 |
| 350 | 14 | 555 | 359,5 | 490 | 33 | 16 | 42 | 41,8 |
| 400 | 16 | 620 | 411,0 | 550 | 36 | 16 | 48 | 576,7 |
| 450 | 18 | 670 | 462,0 | 600 | 36 | 20 | 54 | 69,9 |
| 500 | 20 | 730 | 513,5 | 660 | 36 | 20 | 58 | 86,9 |
| 600 | 24 | 845 | 616,5 | 770 | 39 | 20 | 68 | 127,3 |
| 700 | 28 | 960 | 716,0 | 875 | 42 | 24 | 85 | 192,5 |
