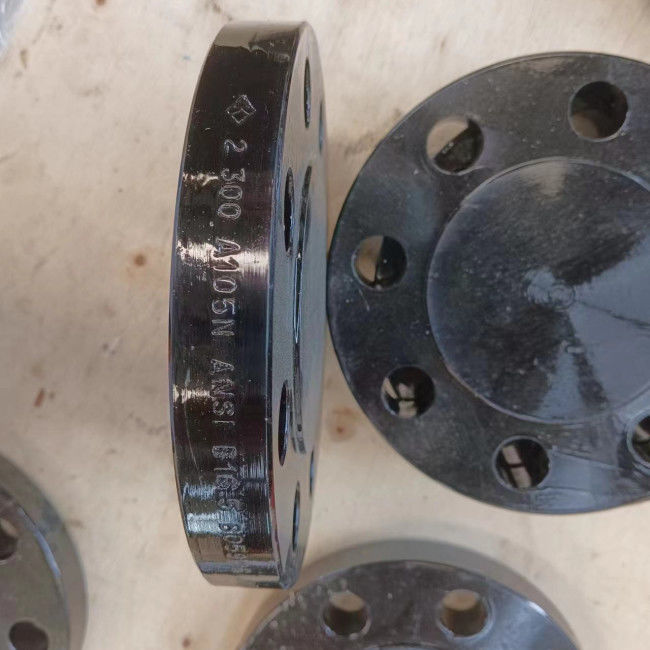

Kohlenstoffstahl-blinder angehobener Gesichts-Flansch, 2" Flansch der Klassen-300 ASTM A105
  • Kohlenstoffstahl-blinder angehobener Gesichts-Flansch, 2

Kohlenstoffstahl-blinder angehobener Gesichts-Flansch, 2" Flansch der Klassen-300 ASTM A105

Herkunftsort China
Markenname Kasugai
Modellnummer 2" ASTM A105N Querstations-Rf-Klasse 300 ANSI-B16.5
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
2" ASTM A105N ANSI-B16.5 Kohlenstoffstahl-blinder angehobener Gesichts-Flansch Querstations-Rf-Klass
Größe:
2"
Druck-Klasse:
300
Standard:
ASTM A105N
Gesichts-Art:
BL-RF blindes angehobenes Gesicht
Beschichtung:
Rostfreies schwarzes Öl oder heißes galvanisiertes, transparentes Öl
Hervorheben:

Kohlenstoffstahl-blinder angehobener Gesichts-Flansch

,

Flansch der Klassen-300 ASTM A105

,

Angehobener Gesichts-Flansch der Klassen-300 Vorhänge

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
500 Tonne pro Monat
Produkt-Beschreibung

2" ASTM A105N ANSI-B16.5 Kohlenstoffstahl-blinder angehobener Gesichts-Flansch Querstations-Rf-Klassen-300

Produktinformation

Produkt-Name 2" ASTM A105N ANSI-B16.5 Kohlenstoffstahl-blinder angehobener Gesichts-Flansch Querstations-Rf-Klassen-300
Größen-Strecke 2"
Druck-Klasse Klasse 300
Standards ASTM A105N
Gesichts-Art Blindes angehobenes Gesicht Querstations-Rfs
Spezifikation ANSI B16.5
Beschichtung Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe



ASTM A105/A105N

Flansche ASTM A105 sind geschmiedete Kohlenstoffstahlflansche für umgebenden und Hochtemperaturservice in den Drucksystemen. Diese Flansche werden in Übereinstimmung mit einer Vielzahl von den Standardspezifikationen hergestellt möglicherweise, die ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605 bedecken, und Flansche API 6A, etc., die zu Material ASTM A105 gemacht werden, sind ein Höchstgewicht von 4540 Kilogramm begrenzt.



Stahlflansche ASTM A105 und A105N sind nicht selben, sie haben die gleichen Rohstoffe, die gleichen Stahlsorten, aber unterschiedliche Wärmebehandlungsanforderung. N bedeutet Normalisierungswärmebehandlung und Begüterte des Flansches A105 keine Wärmebehandlungsanforderung. Zusammenfassend haben der Flansch ASTM A105 und Flansch ASTM A105N eine gleiche chemische Zusammensetzung, aber die A105N haben ein besseres mechanisches Eigentum und normalerweise verwenden in der kritischen Situation.



Chemische Zusammensetzung ASTM A105 (%)

Stahlklasse

C

maximal

Si Mangan

P

maximal

S

maximal

Ni

maximal

Cr

maximal

MO

maximal

V

maximal

A105 0,35 0.10-0.35 0.60-1.05 0,035 0,040 0,40 0,30 0,12 0,08



Mechanische Eigenschaften ASTM A105

Stahlklasse

Dehnfestigkeit

Minute

(MPa)

Streckgrenze

Minute

(MPa)

Verlängerung

Minute

(%)

Reduzierung des Bereichs

Minute

(%)

Härte

(HBW)

A105 485 250 22 30 137-187



Flansch-Maße ANSI B16.5 - Klasse 300



Kohlenstoffstahl-blinder angehobener Gesichts-Flansch, 2" Flansch der Klassen-300 ASTM A105 0



Nennweite Außerhalb Durchmessers. Stärke Länge durch Nabe Durchmesser der Nabe Angehobener Gesichts-Durchmesser. Eckradius der Bohrung Tiefe des Sockels Gegenbohrung Gewindelänge Bolzenlöcher
WN

SO

Schalter

TR

LJ LJ Schalter TR Lochkreis-Durchmesser. Nein Durchmesser.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 95 14,3 52,3 22 38,0 35,1 3 10 23,5 15,7 66,5 4 16
20 3/4 117 15,8 57,2 25 48,0 42,9 3 11 29,0 15,7 82,6 4 19
25 1 124 17,6 62,0 27 54,0 50,8 3 13 36,0 17,5 88,9 4 19
32 1-1/4 133 19,1 65,0 27 63,4 63,5 5 14 44,5 20,6 98,6 4 19
40 1-1/2 155 20,6 6,3 30 70,0 73,2 6 16 50,5 22,4 114,3 4 22
50 2 165 22,4 69,8 33 84,0 91,9 8 18 63,5 28,4 127,0 8 19
65 2-/21 190 25,4 76,2 38 100 104,6 8 19 76,0 31,8 149,4 8 22
80 3 210 28,5 79,2 43 117 127,0 10 21 92,0 31,8 168,1 8 22
90 3-1/2 229 30,3 81,0 44 133 139,7 10   105,0 36,6 184,2 8 22
100 4 254 31,8 85,9 48 146 157,2 11   118,0 36,6 200,2 8 22
125 5 279 35,1 98,6 51 178 185,7 11   145,0 42,9 235,0 8 22
150 6 318 36,6 98,6 52 206 215,9 13   171,0 46,0 269,7 12 22
200 8 381 41,2 111,3 62 260 269,7 13   222,0 50,8 330,2 12 26
250 10 444 47,8 117,3 67 95 321 323,8 13   276,0 55,6 387,4 16 29
300 12 520 50,8 130,0 73 102 375 381,0 13   329,0 60,5 450,8 16 32
350 14 585 53,9 142,7 76 111 425 412,8 13   360,0 63,5 514,4 20 32
400 16 650 57,2 146,0 83 121 483 469,9 13   411,0 68,3 571,5 20 35
450 18 710 60,5 158,8 89 130 533 533,4 13   462,0 69,8 628,6 24 35
500 20 775 63,5 162,1 95 140 587 584,2 13   513,0 73,2 685,8 24 35
600 24 915 69,9 168,1 106 152 702 692,2 13   614,0 82,6 812,8 24 42



 Kohlenstoffstahl-blinder angehobener Gesichts-Flansch, 2" Flansch der Klassen-300 ASTM A105 1



Nennweite Maße von Ring Joint Flanges Gewicht (Kilogramm)
Nut-Zahl Durchmesser des angehobenen Teils Neigungs-Durchmesser. Tiefe Breite Radius unten

WN

Sch 40

SO Querstation

Schalter

Sch 40

LJ TR
B K P E F r2
15 1/2 R11 51,0 34,14 5,56 7,14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63,5 42,88 6,35 8,74 0,8 1,27 1,11 1,11 1,14 1,20 1,10
25 1 R16 70,0 50,80 6,35 8,74 0,8 1,64 1,39 1,43 1,43 1,49 1,35
32 1-1/4 R18 79,5 60,32 6,35 8,74 0,8 2,07 1,70 1,83 1,75 1,81 1,69
40 1-1/2 R20 90,5 68,28 6,35 8,74 0,8 2,94 2,51 2,69 2,58 2,66 2,54
50 2 R23 108 82,55 7,92 11,91 0,8 3,45 2,91 3,22 2,97 3,02 2,92
65 2-/21 R26 127 101,60 7,92 11,91 0,8 5,10 4,22 4,86 4,41 4,37 4,24
80 3 R31 147 123,82 7,92 11,91 0,8 6,25 5,88 6,83 6,15 6,04 5,94
90 3-1/2 R34 159 131,78 7,92 11,91 0,8 8,78 7,44 8,85   7,64 7,90
100 4 R37 175 149,22 7,92 11,91 0,8 11,4 9,73 11,8   9,98 9,71
125 5 R41 210 180,98 7,92 11,91 0,8 15,4 12,5 15,8   12,7 12,4
150 6 R45 242 211,12 7,92 11,91 0,8 19,8 16,2 21,3   16,5 16,2
200 8 R49 302 269,88 7,92 11,91 0,8 30,5 24,8 34,6   25,2 24,8
250 10 R53 356 323,85 7,92 11,91 0,8 44,1 35,5 54   40,2 35,9
300 12 R57 413 381,00 7,92 11,91 0,8 64 51 79   58 51,5
350 14 R61 458 419,90 7,92 11,91 0,8 88 70 106   86,2 70,1
400 16 R65 508 469,90 7,92 11,91 0,8 113 90 139   113,4 90,4
450 18 R69 575 533,40 7,92 11,91 0,8 138 109 175   133,8 109,0
500 20 R73 635 584,20 9,52 13,49 1,5 169 135 221   167,8 136,0
600 24 R77 750 692,15 11,13 16,66 1,5 249 204 341   249,5 204,0



Flansch-Art: Blindflansch

Die Blindflansche, die in Übereinstimmung mit ASME B16.5 hergestellt werden, können in Klasse 150 bis Klasse 2500 zur Verfügung gestellt werden. Es ist im Allgemeinen eine Kreisdiskette, die keine Nabe oder eine gebohrte Mitte hat. Bolzenlöcher sind symmetrisch entlang dem Umfangsrand der festen Diskette gebohrt und ausgerichtet. Im Allgemeinen der Blindflansch möglicherweise wird versorgt mit angehobenem Gesicht (Rf), Ring verbinden Gesicht (RJ) oder flaches Gesicht (FF). Der Blindflansch dient eine Funktion, die der eines Steckers oder der Kappe ähnlich ist und wird, um das Ende von Rohrleitungs-, Ventil- und Druckbehälteröffnungen auszulöschen verwendet. Er wird fabriziert möglicherweise von der Form, von den Schmieden, von den spezifischen Platten oder von den flachen Stangen.



Gesichts-Art: Angehobenes Gesicht (Rf)

Der angehobene Gesichtsflansch ist die allgemeinste Art, die in den Anwendungen der verfahrenstechnischen Anlage benutzt wird und ist leicht zu identifizieren. Er gekennzeichnet als ein angehobenes Gesicht, weil die Dichtungsoberflächen über das Schraubenkreisgesicht angehoben werden. Diese Gesichtsart erlaubt den Gebrauch von einer breiten Kombination von Dichtungsentwürfen, einschließlich flache Ringblattarten und metallische Zusammensetzungen wie gewundene Wunde und doppelte Mantelarten.



Der Zweck eines Rf-Flansches ist, mehr Druck auf einen kleineren Dichtungsbereich zu konzentrieren und die Druckeindämmungsfähigkeit des Gelenkes dadurch zu erhöhen. Durchmesser und Höhe sind in ASME B16.5 definierten, durch Druckklasse und Durchmesser. Druckbewertung des Flansches bestimmt die Höhe des angehobenen Gesichtes.



Kohlenstoffstahl-blinder angehobener Gesichts-Flansch, 2" Flansch der Klassen-300 ASTM A105 2
