Kohlenstoffstahl-Flansch
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A105 ASME/RF ANSI-B16.5 SO QUERSTATIONS-LJF TR |
| Dokument | Produktbroschüre PDF |

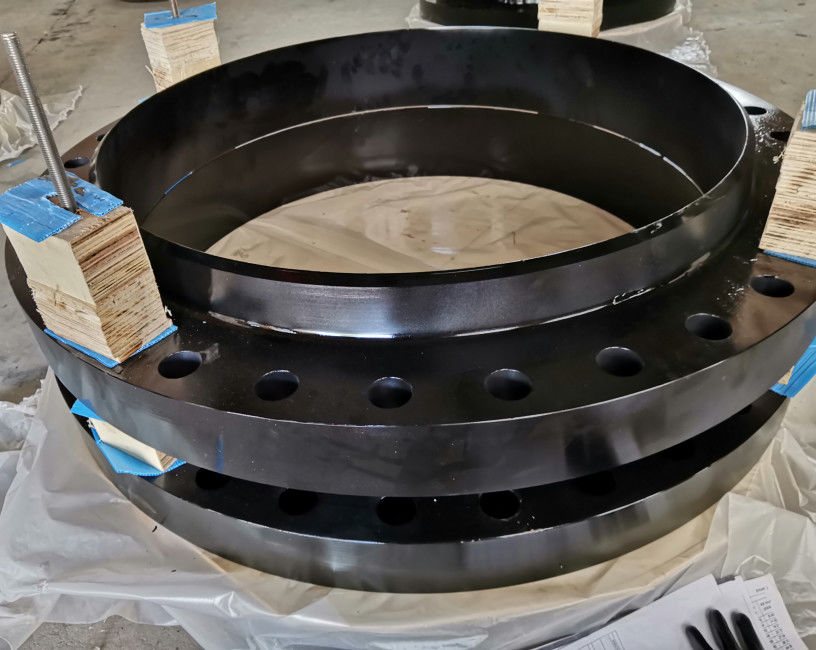

Der geschmiedete Kohlenstoffstahl flanscht Klasse 600 ASTM A105 ASME/ANSI B16.5
Flansche ASTM A105 sind geschmiedete Kohlenstoffstahlflansche für umgebenden und Hochtemperaturservice in den Drucksystemen. Diese Flansche werden in Übereinstimmung mit einer Vielzahl von den Standardspezifikationen hergestellt möglicherweise, die ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605 bedecken, und Flansche API 6A, etc., die zu Material ASTM A105 gemacht werden, sind ein Höchstgewicht von 4540 Kilogramm begrenzt.
Produktinformation
| Produkt-Name | Kohlenstoffstahl-Flansch-Klasse 600 ASTM A105 B16.5 |
| Größen-Strecke | Maß: 1/2“ bis 24" |
| Druck-Klasse | Klasse 600 |
| Standards | ASTM A105 |
| Allgemeine Gesichts-Art | WN SO SCHALTER-QUERSTATION LJ RJ |
| Spezifikation | ANSI B16.5 |
| Beschichtung | Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe |
Chemische Zusammensetzung ASTM A105 (%)
| Stahlklasse |
C maximal |
Si | Mangan |
P maximal |
S maximal |
Ni maximal |
Cr maximal |
MO maximal |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Mechanische Eigenschaften ASTM A105
| Stahlklasse | Dehnfestigkeit | Streckgrenze | Verlängerung in 2in | Reduzierung des Bereichs |
Solutioning Temperatur |
Das Löschen kühlen ab |
| Minute | Minute | Minute | Minute | Minute | unten | |
| A105 | 485 | 250 | 22 | 30 |
Flansch-Maße ANSI B16.5 (Millimeter) - Klasse 600
| Nennweite | Außerhalb Durchmessers. | Stärke | Länge durch Nabe | Durchmesser der Nabe | Angehobener Gesichts-Durchmesser. | Eckradius der Bohrung | Tiefe des Sockels | Gegenbohrung | Gewindelänge | Bolzenlöcher | |||||
| WN |
SO Schalter TR |
LJ | LJ | Schalter | TR | Lochkreis-Durchmesser. | Nein | Durchmesser. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 20,6 | 66,5 | 28 | 63,5 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 22,4 | 69,8 | 32 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 25,4 | 73,2 | 37 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 28,5 | 79,2 | 41 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 31,8 | 82,6 | 46 | 117 | 127,0 | 10 | 21 | 92,0 | 35,1 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 35,1 | 85,9 | 49 | 133 | 139,7 | 10 | - | 105,0 | 39,6 | 184,2 | 8 | 26 | |
| 100 | 4 | 273 | 38,1 | 101,6 | 54 | 152 | 157,2 | 11 | - | 118,0 | 41,1 | 219,5 | 8 | 26 | |
| 125 | 5 | 330 | 44,5 | 114,3 | 60 | 189 | 185,7 | 11 | - | 145,0 | 47,8 | 266,7 | 8 | 29 | |
| 150 | 6 | 356 | 47,8 | 117,3 | 67 | 222 | 215,9 | 13 | - | 171,0 | 50,8 | 292,1 | 12 | 29 | |
| 200 | 8 | 419 | 55,7 | 133,4 | 76 | 273 | 269,7 | 13 | - | 222,0 | 57,2 | 349,2 | 12 | 32 | |
| 250 | 10 | 510 | 63,5 | 152,4 | 86 | 111 | 343 | 323,8 | - | 276,0 | 65,0 | 431,8 | 16 | 35 | |
| 300 | 12 | 560 | 66,6 | 155,4 | 92 | 117 | 400 | 381,0 | - | 329,0 | 69,9 | 489,0 | 20 | 35 | |
| 350 | 14 | 605 | 69,9 | 165,1 | 94 | 127 | 432 | 412,8 | - | 360,0 | 73,2 | 527,0 | 20 | 39 | |
| 400 | 16 | 685 | 76,2 | 177,8 | 106 | 140 | 495 | 469,9 | - | 411,0 | 77,7 | 603,2 | 20 | 42 | |
| 450 | 18 | 745 | 82,6 | 184,2 | 117 | 152 | 546 | 533,4 | - | 462,0 | 79,2 | 654,0 | 20 | 45 | |
| 500 | 20 | 815 | 88,9 | 190,5 | 127 | 165 | 610 | 584,2 | - | 513,0 | 82,6 | 723,9 | 24 | 45 | |
| 600 | 24 | 940 | 101,6 | 203,2 | 140 | 184 | 718 | 692,2 | - | 614,0 | 91,9 | 838,2 | 24 | 51 | |
| Nennweite | Maße von Ring Joint Flanges | Gewicht (Kilogramm) | |||||||||||
| Nut-Zahl | Durchmesser des angehobenen Teils | Neigungs-Durchmesser. | Tiefe | Breite | Radius unten |
WN Sch 40 |
SO | Querstation |
Schalter Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,85 | 0,74 | 0,76 | 0,75 | 0,71 | 0,74 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,43 | 1,26 | 1,28 | 1,29 | 1,20 | 1,24 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,82 | 1,56 | 1,65 | 1,62 | 1,49 | 1,51 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,44 | 2,04 | 2,26 | 2,11 | 1,94 | 2,03 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 3,44 | 2,98 | 3,28 | 3,08 | 2,84 | 3,01 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 4,24 | 3,65 | 4,16 | 3,80 | 3,42 | 3,62 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 6,09 | 5,11 | 6,09 | 5,39 | 4,85 | 5,20 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 8,34 | 7,11 | 8,57 | 7,50 | 6,75 | 7,08 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 10,5 | 9,00 | 11,2 | - | 8,56 | 8,86 |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 17,0 | 14,7 | 17,5 | - | 14,1 | 14,6 |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 28,4 | 24,6 | 29,4 | - | 23,8 | 24,6 |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 34,0 | 29,5 | 36,4 | - | 28,5 | 29,6 |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 52 | 44,2 | 59 | - | 42,9 | 44,0 |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 86 | 73 | 98 | - | 78,0 | 73,3 |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 104 | 87 | 125 | - | 93,0 | 87,0 |
| 350 | 14 | R61 | 458 | 419,10 | 7,92 | 11,91 | 0,8 | 122 | 100 | 152 | - | 113,4 | 99,8 |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 172 | 137 | 214 | - | 165,6 | 142,0 |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 209 | 175 | 275 | - | 197,3 | 176,0 |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 261 | 223 | 351 | - | 258,6 | 224,0 |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 373 | 316 | 535 | - | 367,4 | 317,0 |
