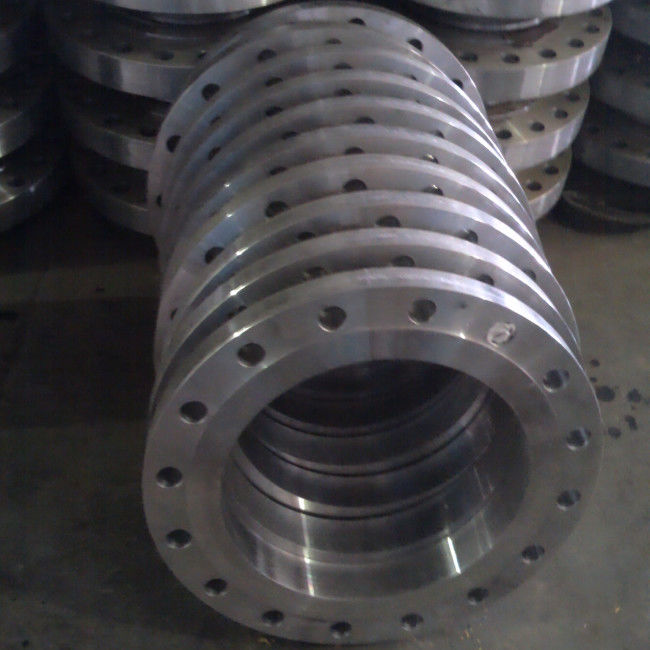

Geschmiedeter ANSI 2500 passender ASTM A105 ASME Schweißungs-Hals des Flansch-Kohlenstoffstahl-
  • Geschmiedeter ANSI 2500 passender ASTM A105 ASME Schweißungs-Hals des Flansch-Kohlenstoffstahl-
  • Geschmiedeter ANSI 2500 passender ASTM A105 ASME Schweißungs-Hals des Flansch-Kohlenstoffstahl-
  • Geschmiedeter ANSI 2500 passender ASTM A105 ASME Schweißungs-Hals des Flansch-Kohlenstoffstahl-
Geschmiedeter ANSI 2500 passender ASTM A105 ASME Schweißungs-Hals des Flansch-Kohlenstoffstahl-

Geschmiedeter ANSI 2500 passender ASTM A105 ASME Schweißungs-Hals des Flansch-Kohlenstoffstahl-

Herkunftsort China
Markenname Kasugai
Modellnummer Klasse 2500 ASTM A105 ASME/ANSI B16.5 SO Rf Querstations-LJF TR
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
ASTM A105 Kohlenstoffstahl-Flansch ANSI B16.5 schmiedete Klasse 2500
Größen-Strecke:
1/2“ bis 24"
Druck-Klasse:
Klasse 2500
Standards:
ASTM A105/A105N
Gesichts-Art:
Blinder (Querstation) Beleg des Schweißungs-Hals-(WN) auf (SO) Sockel-Schweißung (Schalter) Lap Join
Spezifikationen:
ANSI B16.5
Hervorheben:

Geschmiedeter Flansch ANSI 2500

,

Schweißungs-Hals-Kohlenstoffstahl-Installation

,

Flansch Kohlenstoffstahl ANSI 2500

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
1000 Tonnen pro Monat
Produkt-Beschreibung

ASTM A105 Kohlenstoffstahl-geschmiedete Flansch-Klasse 2500 ANSI B16.5

Flansche ASTM A105 sind geschmiedete Kohlenstoffstahlflansche für umgebenden und Hochtemperaturservice in den Drucksystemen. Diese Flansche werden in Übereinstimmung mit einer Vielzahl von den Standardspezifikationen hergestellt möglicherweise, die ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605 bedecken, und Flansche API 6A, etc., die zu Material ASTM A105 gemacht werden, sind ein Höchstgewicht von 4540 Kilogramm begrenzt.



Produktinformation

Produkt-Name Kohlenstoffstahl-geschmiedete Flansch-Klasse 2500 ASTM A105 B16.5
Größen-Strecke Maß: 1/2“ bis 24"
Druck-Klasse Klasse 2500
Standards ASTM A105
Allgemeine Gesichts-Art WN SO SCHALTER-QUERSTATION LJ RJ
Spezifikation ANSI B16.5
Beschichtung Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe



Chemische Zusammensetzung ASTM A105 (%)

Stahlklasse

C

maximal

 Si Mangan

P

maximal

S

maximal

Ni

maximal

Cr

maximal

MO

maximal

 N
A105 0,35 0.10-0.35 0.60-1.05 0,035 0,040 0,40 0,30 0,12



Mechanische Eigenschaften ASTM A105

Stahlklasse Dehnfestigkeit Streckgrenze Verlängerung in 2in Reduzierung des Bereichs

Solutioning

Temperatur

 Das Löschen kühlen ab
Minute Minute Minute Minute Minute unten
A105 485 250 22 30



Flansch-Maße ANSI B16.5 (Millimeter) - Klasse 2500

Nennweite Außerhalb Durchmessers. Stärke Länge durch Nabe Durchmesser der Nabe Angehobener Gesichts-Durchmesser. Eckradius der Bohrung Gegenbohrung Gewindelänge Bolzenlöcher
WN

SO

Schalter

TR

 LJ LJ TR Lochkreis-Durchmesser. Nein Durchmesser.
B O t Y1 Y2 Y3 X R r1 B4 Q C H
15 1/2 133 30,3 73,2 40 40 43 35,1 3 23,5 28,4 88,9 4 22
20 3/4 140 31,8 79,2 43 43 51 42,9 3 29,0 31,8 95,2 4 22
25 1 159 35,1 88,9 48 48 57 50,8 3 36,0 35,1 108,0 4 26
32 1-1/4 184 38,1 95,2 52 52 73 63,5 5 44,5 38,1 130,0 4 29
40 1-1/2 203 44,5 111,3 60 60 79 73,2 6 50,5 44,4 146,0 4 32
50 2 235 50,8 127,0 70 70 95 91,9 8 63,5 50,8 171,4 8 29
65 2-/21 267 57,2 142,7 79 79 114 104,6 8 76,0 57,2 196,8 8 32
80 3 305 66,6 168,1 - 92 133 127,0 10 - - 228,6 8 35
100 4 356 76,2 190,5 - 108 165 157,2 11 - - 273,0 8 42
125 5 419 92,0 228,6 - 130 203 185,7 11 - - 323,8 8 48
150 6 483 108,0 273,0 - 152 235 215,9 13 - - 368,3 8 54
200 8 550 127,0 317,5 - 178 305 269,7 13 - - 438,2 12 54
250 10 675 165,1 419,1 - 229 375 323,8 13 - - 539,8 12 67
300 12 760 184,2 463,6 - 254 441 381,0 13 - - 619,3 12 74



Nennweite Maße von Ring Joint Flanges Gewicht (Kilogramm)
Nut-Zahl Durchmesser des angehobenen Teils Neigungs-Durchmesser. Tiefe Breite Radius unten

WN

Sch 40

 Querstation LJ TR
B K P E F r2
15 1/2 R13 65,5 42,88 6,35 8,74 0,8 3,14 3,01 3,2 3,2
20 3/4 R16 73,5 50,80 6,35 8,74 0,8 3,73 3,56 3,6 3,6
25 1 R18 83,0 60,32 6,35 8,74 0,8 5,29 5,09 5,0 5,0
32 1-1/4 R21 102 72,24 7,92 11,91 0,8 7,71 7,40 7,3 7,3
40 1-1/2 R23 115 82,55 7,92 11,91 0,8 10,8 10,4 10,0 10,0
50 2 R26 134 101,60 7,92 11,91 0,8 16,0 15,6 16,8 17,2
65 2-/21 R28 150 111,12 9,52 13,49 1,5 23,4 22,8 24,0 24,9
80 3 R32 169 127,00 9,52 13,49 1,5 35,9 35,0 36,3 -
100 4 R38 204 157,18 11,13 16,66 1,5 55 54 54,4 -
125 5 R42 242 190,50 12,70 19,84 1,5 91 90 93,0 -
150 6 R47 280 228,60 12,70 19,84 1,5 142 142 142,9 -
200 8 R51 340 279,40 14,27 23,01 1,5 211 212 213,2 -
250 10 R55 426 342,90 17,48 30,18 2,3 411 414 408,2 -
300 12 R60 496 406,40 17,48 33,32 2,3 578 590 499,0 -

Umbauten:

Schweißender Hals-Flansch,

angehobener Gesichtsflansch,

Kohlenstoffstahl-geschmiedeter Flansch
