Kohlenstoffstahl-Flansch
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | Klasse 900 ASTM A105 ASME/ANSI B16.5 SO Rf Querstations-LJF TR |
| Dokument | Produktbroschüre PDF |

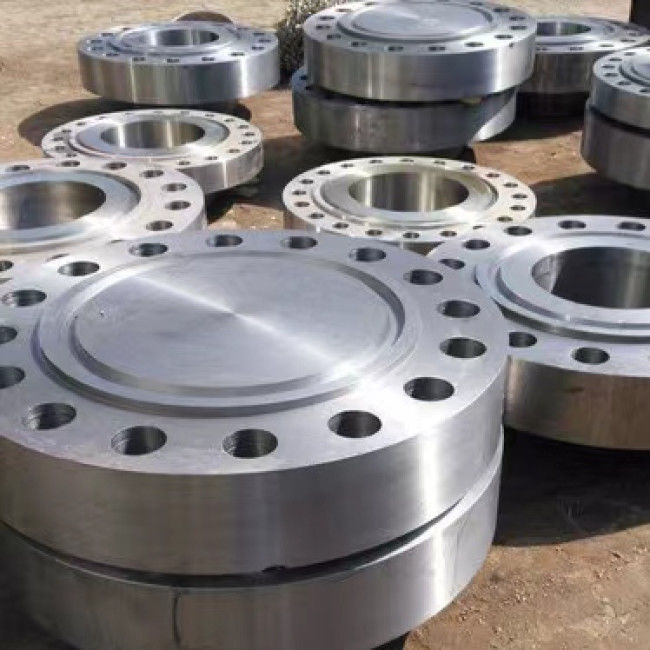

ASTM A105 Kohlenstoffstahl-geschmiedete Flansch-Klasse 900 ANSI B16.5
Flansche ASTM A105 sind geschmiedete Kohlenstoffstahlflansche für umgebenden und Hochtemperaturservice in den Drucksystemen. Diese Flansche werden in Übereinstimmung mit einer Vielzahl von den Standardspezifikationen hergestellt möglicherweise, die ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, MSS SP 44, API 605 bedecken, und Flansche API 6A, etc., die zu Material ASTM A105 gemacht werden, sind ein Höchstgewicht von 4540 Kilogramm begrenzt.
Produktinformation
| Produkt-Name | Kohlenstoffstahl-Flansch ASTM A105 B16.5 |
| Größen-Strecke | Maß: 1/2“ bis 24" |
| Druck-Klasse | Klasse 900 |
| Standards | ASTM A105 |
| Allgemeine Gesichts-Art | Schweißendes Slipper-(SO) blindes (Querstation) Lap Joints des Hals-(WN) verlegtes (TR) Sockel-Schweißen (LJ) (Schalter) |
| Spezifikation | ANSI B16.5 |
| Beschichtung | Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe |
Chemische Zusammensetzung ASTM A105 (%)
| Stahlklasse |
C maximal |
Si | Mangan |
P maximal |
S maximal |
Ni maximal |
Cr maximal |
MO maximal |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Mechanische Eigenschaften ASTM A105
| Stahlklasse | Dehnfestigkeit | Streckgrenze | Verlängerung in 2in | Reduzierung des Bereichs |
Solutioning Temperatur |
Das Löschen kühlen ab |
| Minute | Minute | Minute | Minute | Minute | unten | |
| A105 | 485 | 250 | 22 | 30 |
Flansch-Maße ANSI B16.5 (Millimeter) - Klasse 900
| Nennweite | Außerhalb Durchmessers. | Stärke | Länge durch Nabe | Durchmesser der Nabe | Angehobener Gesichts-Durchmesser. | Eckradius der Bohrung | Tiefe des Sockels | Gegenbohrung | Gewindelänge | Bolzenlöcher | |||||
| WN |
SO Schalter TR |
LJ | LJ | Schalter | TR | Lochkreis-Durchmesser. | Nein | Durchmesser. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 |
Verwenden Sie Maße der Klasse 1500 in diesen Größen. Schweißende Flansche des Sockels werden zur Verfügung gestellt möglicherweise in NPS 1/2 bis 2 1/2 unter Verwendung der Maße der Klasse 1500 |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38,1 | 101,6 | 54 | 54 | 127 | 127,0 | 10 | - | 92 | 41,1 | 190,5 | 8 | 26 |
| 100 | 4 | 292 | 44,5 | 114,3 | 70 | 70 | 159 | 157,2 | 11 | - | 118 | 47,8 | 235,0 | 8 | 32 |
| 125 | 5 | 349 | 50,8 | 127,0 | 79 | 79 | 190 | 185,7 | 11 | - | 145 | 53,8 | 279,4 | 8 | 35 |
| 150 | 6 | 381 | 55,7 | 130,7 | 86 | 86 | 25 | 215,9 | 13 | - | 171 | 57,2 | 317,5 | 12 | 32 |
| 200 | 8 | 470 | 63,5 | 162,1 | 102 | 114 | 298 | 269,7 | 13 | - | 222 | 63,5 | 393,7 | 12 | 39 |
| 250 | 10 | 545 | 69,9 | 184,2 | 108 | 127 | 368 | 323,8 | 13 | - | 276 | 71,4 | 469,9 | 16 | 39 |
| 300 | 12 | 610 | 79,3 | 200,2 | 117 | 143 | 419 | 381,0 | 13 | - | 329 | 76,2 | 533,4 | 20 | 39 |
| 350 | 14 | 640 | 85,9 | 212,9 | 130 | 156 | 451 | 412,8 | 13 | - | 360 | 82,6 | 558,8 | 20 | 42 |
| 400 | 16 | 705 | 88,9 | 215,9 | 133 | 165 | 508 | 469,9 | 13 | - | 411 | 85,9 | 616,0 | 20 | 45 |
| 450 | 18 | 785 | 101,6 | 228,6 | 152 | 191 | 565 | 533,4 | 13 | - | 462 | 88,9 | 685,8 | 20 | 51 |
| 500 | 20 | 855 | 108,0 | 247,6 | 159 | 210 | 622 | 584,2 | 13 | - | 513 | 91,9 | 749,3 | 20 | 54 |
| 600 | 24 | 1040 | 139,7 | 292,1 | 203 | 267 | 749 | 692,2 | 13 | - | 614 | 101,6 | 901,7 | 20 | 67 |
| Nennweite | Maße von Ring Joint Flanges | Gewicht (Kilogramm) | |||||||||||
| Nut-Zahl | Durchmesser des angehobenen Teils | Neigungs-Durchmesser. | Tiefe | Breite | Radius unten |
WN Sch 40 |
SO | Querstation |
Schalter Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 |
Verwenden Sie Maße der Klasse 600 in diesen Größen. Sockel-Schweißensflansche werden zur Verfügung gestellt möglicherweise in NPS 1/2 bis 3 1/2 unter Verwendung der Maße der Klasse 600 |
|||||||||||
| 15 | 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123,82 | 7,92 | 11,91 | 0,8 | 13,5 | 11,7 | 13,2 | - | 11,3 | 11,6 |
| 80 | 3 | R37 | 181 | 149,22 | 7,92 | 11,91 | 0,8 | 21,9 | 19,7 | 22,1 | - | 23,1 | 19,8 |
| 100 | 4 | R41 | 216 | 180,98 | 7,92 | 11,91 | 0,8 | 35,5 | 32,2 | 36,6 | - | 36,7 | 32,4 |
| 125 | 5 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 46,6 | 41,9 | 47,7 | - | 47,6 | 42,1 |
| 150 | 6 | R49 | 308 | 269,88 | 7,92 | 11,91 | 0,8 | 79 | 71 | 83 | - | 86,2 | 71,6 |
| 200 | 8 | R53 | 362 | 323,85 | 7,92 | 11,91 | 0,8 | 118 | 102 | 122 | - | 124,7 | 102 |
| 250 | 10 | R57 | 420 | 381,00 | 7,92 | 11,91 | 0,8 | 159 | 136 | 174 | - | 167,8 | 136 |
| 300 | 12 | R62 | 467 | 419,10 | 11,13 | 16,66 | 1,5 | 179 | 152 | 206 | - | 188,2 | 153 |
| 350 | 14 | R66 | 524 | 469,90 | 11,13 | 16,66 | 1,5 | 219 | 184 | 259 | - | 210,9 | 186 |
| 400 | 16 | R70 | 594 | 533,40 | 12,70 | 19,84 | 1,5 | 296 | 256 | 366 | - | 294,8 | 258 |
| 450 | 18 | R74 | 648 | 584,20 | 12,70 | 19,84 | 1,5 | 369 | 315 | 461 | - | 367,4 | 317 |
| 500 | 20 | R78 | 772 | 692,15 | 15,88 | 26,97 | 2,3 | 686 | 605 | 875 | - | 703,1 | 608 |
