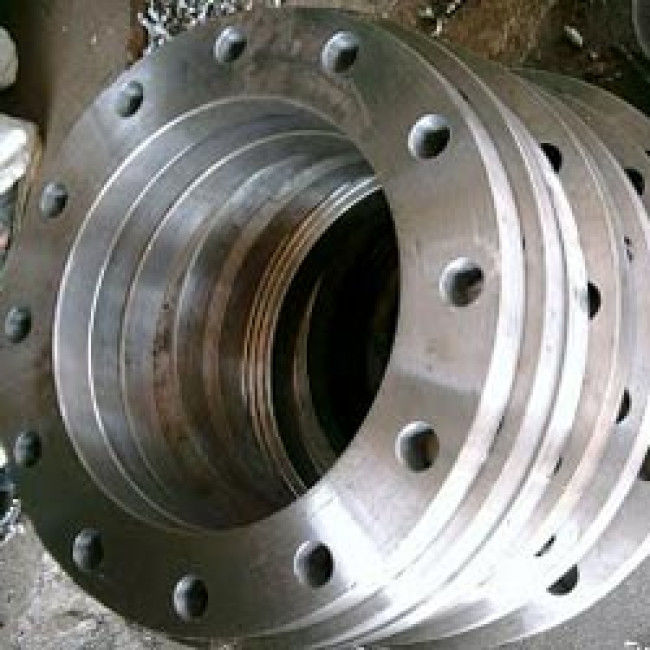

Beleg auf Kohlenstoffstahl flanschen industrieller Fitting LÄRM 2501 PN10
  • Beleg auf Kohlenstoffstahl flanschen industrieller Fitting LÄRM 2501 PN10
  • Beleg auf Kohlenstoffstahl flanschen industrieller Fitting LÄRM 2501 PN10
Beleg auf Kohlenstoffstahl flanschen industrieller Fitting LÄRM 2501 PN10

Beleg auf Kohlenstoffstahl flanschen industrieller Fitting LÄRM 2501 PN10

Herkunftsort China
Markenname Kasugai
Modellnummer DIN2501 PN10 SO
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
Slipper-Kohlenstoffstahl-Flansch DIN2501 PN10
Größen-Strecke:
1" bis 40"
Druck-Klasse:
PN10
Gesichts-Art:
Slipper (SO)
Standards:
DIN2501
Beschichtung:
Rostschutzfarbe, verzinkt und feuerverzinkt, verzinkt, gelb-transparent, ölschwarze Farbe
Hervorheben:

LÄRM 2501 Kohlenstoffstahl-Flansch

,

Beleg auf LÄRM 2501 Flansch PN10

,

PN10 Kohlenstoffstahl-Flansch

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
100 Tonnen pro Monat
Produkt-Beschreibung

Slipper-(SO) Kohlenstoffstahl-Flansch DIN2501 PN10

LÄRM 2501 ist ein deutscher Standard für industrielle Flansche



Produktinformation

Produkt-Name LÄRM 2501 Kohlenstoffstahl-Flansch Slipper-PN10
Größen-Strecke Maß: 1" bis 40"
Druck-Klasse PN10
Standards DIN2501
Gesichts-Art Slipper (SO)
Beschichtung Rostschutzfarbe, könnte und das heiße galvanisierte Bad, verzinktes, gelbes transparentes, Öl-schwarze Farbe



Aufsteckflansch-Maße DIN2501 PN10 (Millimeter)

Beleg auf Kohlenstoffstahl flanschen industrieller Fitting LÄRM 2501 PN10 0

DN

Rohr-Größe

Zoll

 O.D. Identifikation. Bolzenlöcher Stärke

Gewicht

(Kilogramm)
Lochkreis-Durchmesser. Bolzen-Durchmesser. Zahlen
D K H   T
25 1 115 34,5 85 14 4 16 1,1
32 1-1/4 140 43,5 100 18 4 18 1,9
40 1-1/2 150 49,5 110 18 4 18 2,1
50 2 165 61,5 125 18 4 20 2,8
65 2-1/2 185 77,5 145 18 4 20 3,3
80 3 200 90,5 160 18 8 20 3,6
100 4 220 116,0 180 18 8 20 4,4
125 5 250 141,5 210 18 8 22 5,4
150 6 285 170,4 240 22 8 22 7,3
200 8 340 221,5 295 22 8 24 9,5
250 10 395 276,5 350 22 12 24 12,0
300 12 445 327,5 400 22 12 26 13,8
350 14 505 359,5 460 22 16 26 21,8
400 16 565 411,0 515 26 16 26 22,7
450 18 615 462,0 565 26 20 26 33,8
500 20 670 513,5 620 26 20 26 40,4
600 24 780 616,5 725 30 20 30 54,5
700 28 895 716,0 840 30 24 30 82,4
800 32 1015 817,6 950 33 24 33 115,5
900 36 1115 893,8 1050 33 28 33 158,2
1000 40 1230 995,4 1160 36 28 36 210,0

Umbauten:

Schweißender Hals-Flansch,

angehobener Gesichtsflansch,

Kohlenstoffstahl-geschmiedeter Flansch
