Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ½ AISI 304 SP-114 CL1000 1“ geworfenes Übergangsstück |
| Dokument | Produktbroschüre PDF |

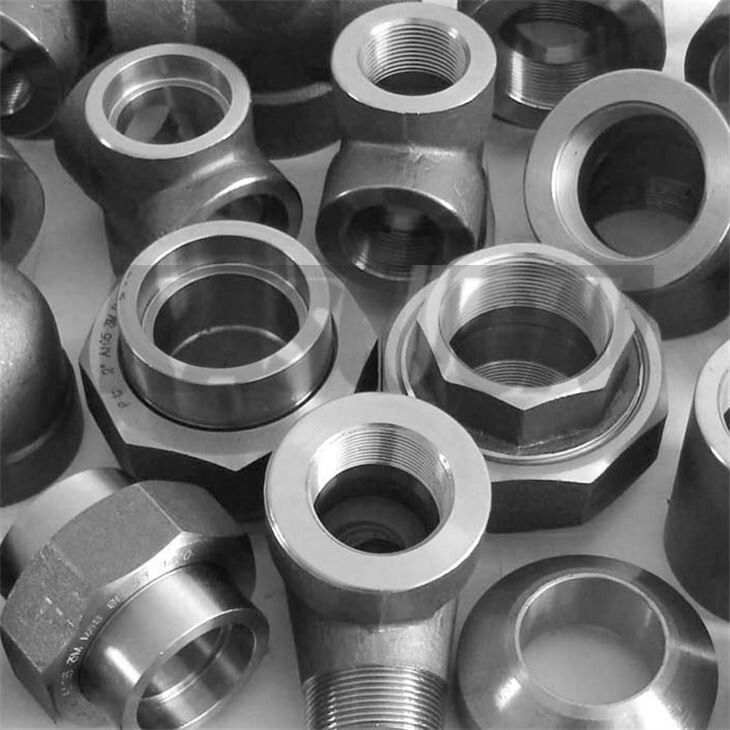

Gegossenes SS 304 Fittings, ASME B1.20.1 CL1000 Giebelbund aus Edelstahl
Produktinformationen
Ein Gussgewindeband aus Edelstahl ist eine robuste und korrosionsbeständige Rohrverbindung, mit der Rohre oder Rohrverbindungen in Gewindesystemen leicht angeschlossen und getrennt werden können.für verschiedene industrielle Anwendungen geeignet, bei denen Langlebigkeit und Wartungsfreundlichkeit unerlässlich sind.
· Anwendungen:Häufig in verschiedenen Industriezweigen wie der chemischen Verarbeitung, der Petrochemie und der Lebensmittelverarbeitung verwendet, wo Korrosionsbeständigkeit und Festigkeit entscheidend sind.
· Vorteile:
Korrosionsbeständigkeit: Edelstahlkonstruktionen bieten eine hervorragende Korrosionsbeständigkeit in verschiedenen Umgebungen.
Haltbarkeit: Das aus Gusseisen aus Edelstahl gefertigte Material ist bei anspruchsvollen Anwendungen robust und langlebig.
Einfache Installation: Durch Garnverbindungen kann ohne Schweißen schnell zusammengebaut und demontiert werden.
| Produktbezeichnung | AISI 304 MSS SP-114 CL1000 11⁄2 ̊ Guss-Gewinnung aus Edelstahl |
| Garntypen | ASME B1.20.1 (NPT) |
| Abmessungen | MSS SP-114:2018 |
| Größenbereich | Eineinhalb |
| Druckklasse | Klasse 1000 |
| Materialien | AISI 304/L |
AISI 304/L Chemische Zusammensetzung (%)
| Zulassung | C, max. | Die | Mn, max. | Ni | P, max. | S, max. | Ja, max. |
| AISI 304 | 0.08 | 18 bis 20 | 2 | Acht bis zehn.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 bis 20 | 2 | 8 bis 12 | 0.045 | 0.03 | 1 |
AISI 304/L Mechanische Eigenschaften
| Mechanische Eigenschaften | 304 | 304L |
| Härtheit, Knoop | 138 | 158 |
| Hartheit, Rockwell B. | 70 | 82 |
| Härtheit, Vickers | 129 | 159 |
| Spannfestigkeit, höchste | 505 MPa | 564 MPa |
| Zugfestigkeit, Ausbeute | 215 MPa | 210 MPa |
| Verlängerung beim Bruch | 70% | 58% |
| Modul der Elastizität | 193 bis 200 GPa | 193 bis 200 GPa |
| Charpy-Effekt | 325 J | 216J |
SP-114 Abmessungen der Klasse 1000 geschmiedete Gewindeverbindungen
| NPS | Wasserwegbohrung (min.) | Über Flächen (min.) | Längen zusammengefügt (min.) | Längen der inneren Schleife (min.) | Nuss und Körper (min.) | Lager (min.) |
| Eine | B | C | D | E | J | |
| ⅛ | 0.21 | 0.93 | 1.26 | 0.30 | 0.09 | 0.037 |
| ¼ | 0.36 | 1.10 | 1.44 | 0.32 | 0.09 | 0.037 |
| ⅜ | 0.52 | 1.26 | 1.50 | 0.36 | 0.10 | 0.047 |
| ½ | 0.61 | 1.45 | 1.72 | 0.43 | 0.10 | 0.047 |
| ¾ | 0.80 | 1.71 | 1.94 | 0.50 | 0.12 | 0.069 |
| 1 | 1.00 | 2.07 | 2.00 | 0.58 | 0.13 | 0.069 |
| 1¼ | 1.31 | 2.50 | 2.26 | 0.67 | 0.14 | 0.104 |
| 1½ | 1.55 | 2.87 | 2.41 | 0.70 | 0.15 | 0.104 |
| 2 | 2.03 | 3.41 | 2.75 | 0.75 | 0.17 | 0.104 |
| 2½ | 2.38 | 4.12 | 3.22 | 0.92 | 0.21 | 0.107 |
| 3 | 3.00 | 4.75 | 3.50 | 0.98 | 0.23 | 0.107 |
| 4 | 4.03 | 6.00 | 3.85 | 1.08 | 0.26 | 0.107 |
