Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO; PED |
| Modellnummer | ASTM A351 MSS SP-114 CL1000 Edelstahlguss-Sechskantbuchse mit Gewinde |
| Dokument | Produktbroschüre PDF |

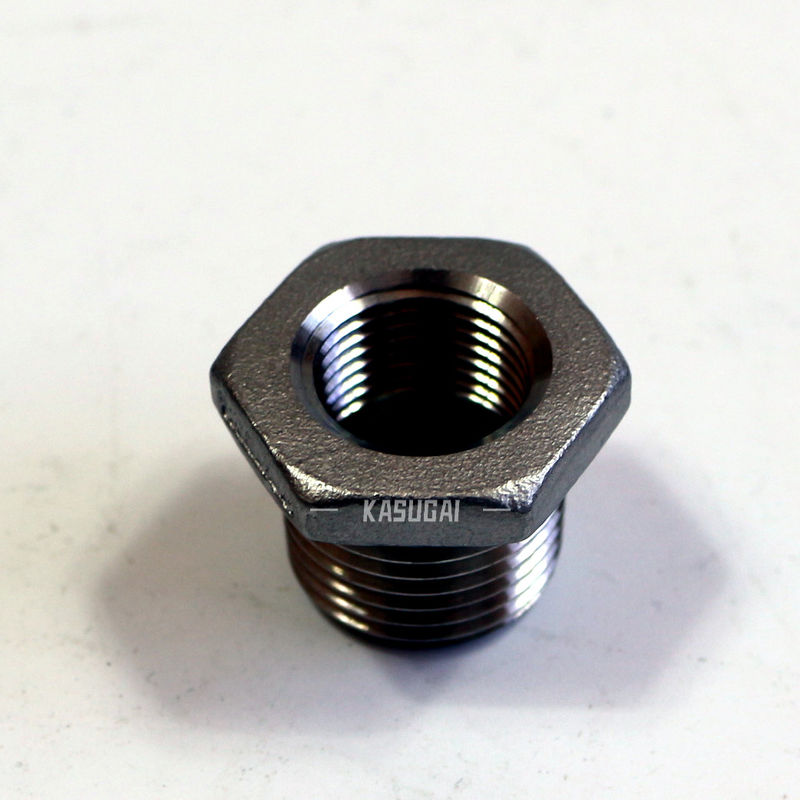

Edelstahl-Form verlegte Hexen-Kopf-Buchse ASTM A351 MSS SP-114 CL1000
Produktinformation
| Produkt-Name |
Edelstahl-Form verlegte Hexen-Kopf-Buchse ASTM A351 MSS SP-114 CL1000
|
| Faden-Arten | ASME B1.20.1 (NPT) |
| Maße | MSS SP-114 |
| Größen-Strecke | 1/4" bis 4" |
| Druck-Klasse | Klasse 1000 |
| Materialien | ASTM A351 (CF8/CF8M) |
Standards u. Materialien: ASTM A351 CF8 und CF8M
ASTM A351 CF8 und CF8M sind Austenitedelstahl, weisen gute Stärke und Duktilität auf. CF8/CF8M werden weit in der Pumpe und im Ventil, Marinesoldat angewendet, die verarbeitende Chemikalie, Lebensmittelverarbeitungsverarbeitungsindustrien, soll CF8 auch in Kern- und in den Rüstungsindustrien angewendet werden.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grad | C | Mangan | Cr | MO | Ni | F.E. | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grad |
Dehnfestigkeit (ksi) |
Streckgrenze (ksi) |
Verlängerung (%) |
Härte (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Maße von Hexen-Kopf-Buchsen der Klassen-1000 bearbeiteten verlegten (Zoll)
| NPS | Länge des Außengewindes (Min.) | Länge des Innengewindes (Min.) | Kopfhöhe (Min.) | Nennbreite über Ebenen (b) |
| T | D | C | ||
| ¼ × ⅛ | 0,44 | 0,26 | 0,12 | ⅝ |
| ⅜ × ⅛ | 0,50 | 0,40 | 0,16 | 11/16(A) |
| ⅜ × ¼ | 0,50 | 0,40 | 0,16 | 11/16(A) |
| ½ × ⅛ | 0,56 | 0,26 | 0,19 | ⅞ |
| ½ × ¼ | 0,56 | 0,40 | 0,19 | ⅞ |
| ½ × ⅜ | 0,56 | 0,41 | 0,19 | ⅞ |
| ¾ × ⅛ | 0,62 | 0,26 | 0,22 | 1 1/16 (a) |
| ¾ × ¼ | 0,62 | 0,40 | 0,22 | 1 1/16 (a) |
| ¾ × ⅜ | 0,62 | 0,41 | 0,22 | 1 1/16 (a) |
| ¾ × ½ | 0,62 | 0,53 | 0,22 | 1 1/16 (a) |
| 1 × ⅛ | 0,75 | 0,26 | 0,25 | 1 ⅜ |
| 1 × ¼ | 0,75 | 0,40 | 0,25 | 1 ⅜ |
| 1 × ⅜ | 0,75 | 0,41 | 0,25 | 1 ⅜ |
| 1 × ½ | 0,75 | 0,53 | 0,25 | 1 ⅜ |
| 1 × ¾ | 0,75 | 0,55 | 0,25 | 1 ⅜ |
| 1 ¼ × ¼ | 0,81 | 0,40 | 0,28 | 1 ¾ |
| 1 ¼ × ⅜ | 0,81 | 0,41 | 0,28 | 1 ¾ |
| 1 ¼ × ½ | 0,81 | 0,53 | 0,28 | 1 ¾ |
| 1 ¼ × ¾ | 0,81 | 0,55 | 0,28 | 1 ¾ |
| 1 ¼ ×1 | 0,81 | 0,68 | 0,28 | 1 ¾ |
| 1 ½ × ¼ | 0,81 | 0,40 | 0,31 | 2 |
| 1 ½ × ⅜ | 0,81 | 0,41 | 0,31 | 2 |
| 1 ½ × ½ | 0,81 | 0,53 | 0,31 | 2 |
| 1 ½ × ¾ | 0,81 | 0,55 | 0,31 | 2 |
| 1 ½ ×1 | 0,81 | 0,68 | 0,31 | 2 |
| 1 ½ ×1 ¼ | 0,81 | 0,71 | 0,31 | 2 |
| 2 × ¼ | 0,88 | 0,40 | 0,34 | ½ 2 |
| 2 × ⅜ | 0,88 | 0,41 | 0,34 | ½ 2 |
| 2 × ½ | 0,88 | 0,53 | 0,34 | ½ 2 |
| 2 × ¾ | 0,88 | 0,55 | 0,34 | ½ 2 |
| 2 ×1 | 0,88 | 0,68 | 0,34 | ½ 2 |
| ¼ 2 ×1 | 0,88 | 0,71 | 0,34 | ½ 2 |
| ½ 2 ×1 | 0,88 | 0,72 | 0,34 | ½ 2 |
| 2 ½ × ½ | 1,06 | 0,53 | 0,38 | 3 |
| 2 ½ × ¾ | 1,06 | 0,55 | 0,38 | 3 |
| 2 ½ ×1 | 1,06 | 0,68 | 0,38 | 3 |
| 2 ½ ×1 ¼ | 1,06 | 0,71 | 0,38 | 3 |
| 2 ½ ×1 ½ | 1,06 | 0,72 | 0,38 | 3 |
| 2 ½ ×2 | 1,06 | 0,76 | 0,38 | 3 |
| 3 × ½ | 1,12 | 0,53 | 0,41 | ½ 3 |
| 3 × ¾ | 1,12 | 0,55 | 0,41 | ½ 3 |
| 3 ×1 | 1,12 | 0,68 | 0,41 | ½ 3 |
| ¼ 3 ×1 | 1,12 | 0,71 | 0,41 | ½ 3 |
| ½ 3 ×1 | 1,12 | 0,72 | 0,41 | ½ 3 |
| 3 ×2 | 1,12 | 0,76 | 0,41 | ½ 3 |
| ½ 3 ×2 | 1,12 | 1,14 | 0,41 | ½ 3 |
| 4 ×1 | 1,25 | 0,68 | 0,50 | ⅝ 4 |
| ¼ 4 ×1 | 1,25 | 0,71 | 0,50 | ⅝ 4 |
| ½ 4 ×1 | 1,25 | 0,72 | 0,50 | ⅝ 4 |
| 4 ×2 | 1,25 | 0,76 | 0,50 | ⅝ 4 |
| ½ 4 ×2 | 1,25 | 1,14 | 0,50 | ⅝ 4 |
| 4 ×3 | 1,25 | 1,20 | 0,50 | ⅝ 4 |
Anmerkungen:
(a), als vom Stangenvorrat machte; die Maße sind möglicherweise ¾ und 1 ⅛ Zoll beziehungsweise zwecks regelmäßige Stangenvorratgrößen zu verwenden.
(b), sichern die Hersteller, die an der shal Toleranz angewendet werden, Maße passen US-übliche Werkzeugausstattung zu.
