Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ¼ CF8 SP-114 CL150 1“ warf verlegte mit einem Band versehene Koppelung |
| Dokument | Produktbroschüre PDF |

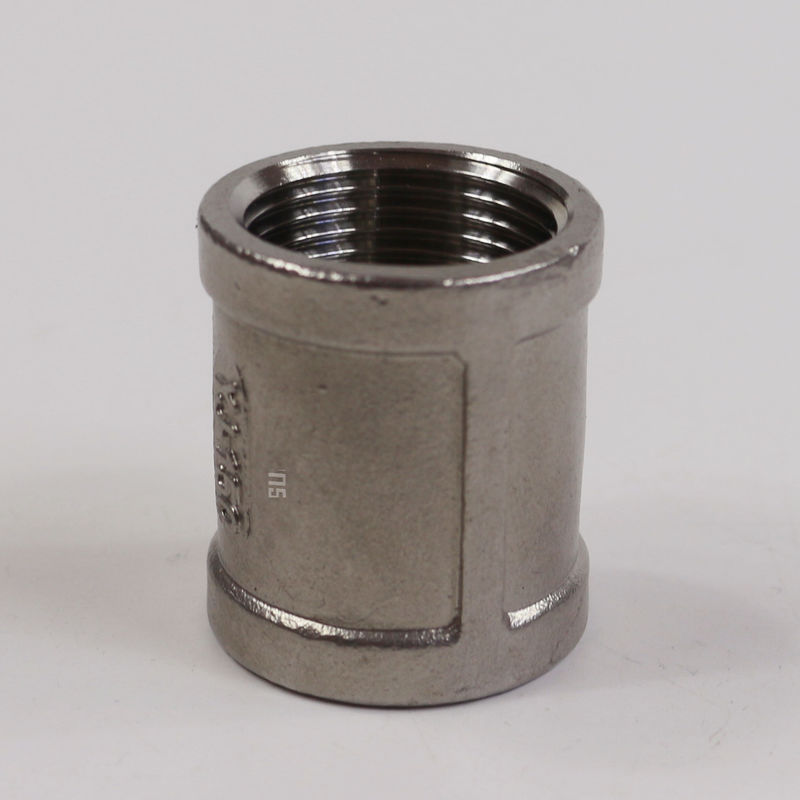

¼ ASTM A351 CF8 MSS SP-114 CL150 1“ warf verlegte mit einem Band versehene Koppelung
Produktinformation
| Produkt-Name | ¼ ASTM A351 CF8 MSS SP-114 CL150 1“ warf verlegte mit einem Band versehene Koppelung |
| Faden-Arten | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Maße | MSS SP-114 |
| Größen-Strecke | 1 ¼“ |
| Druck-Klasse | Klasse 150, 1000, 2000, 3000, 6000 und 9000 |
| Materialien | ASTM A351 CF8 |
ASTM A351 CF8 und CF8M
ASTM A351 CF8 und CF8M sind Austenitedelstahl, weisen gute Stärke und Duktilität auf. CF8/CF8M werden weit in der Pumpe und im Ventil, Marinesoldat angewendet, die verarbeitende Chemikalie, Lebensmittelverarbeitungsverarbeitungsindustrien, soll CF8 auch in Kern- und in den Rüstungsindustrien angewendet werden.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grad | C | Mangan | Cr | MO | Ni | F.E. | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grad |
Dehnfestigkeit (ksi) |
Streckgrenze (ksi) |
Verlängerung (%) |
Härte (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Maße Form-verlegten der Koppelung der Klassen-150 (gerade und Größen verringernd) (in den Zoll)
| NPS | Länge des Fadens (B) (Min.) | Breite des Bandes (Min.) | Metallstärke (A) | Außerhalb Durchmessers des Bandes (c) (Min.) | Länge von geraden Koppelungen (Min.) | Länge von konzentrischen Reduziermuffen (Min.) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
ALLGEMEINE ANMERKUNG: Reduziermuffen sind möglicherweise entweder Glocke oder gerade. Der Außendurchmesser (H) von geraden Reduziermuffen entspricht dem größten GrößenEndanschluß der reduzierenden Ausstattung.
ANMERKUNGEN:
(a), sind Muster entworfen, um die Castings der Metallstärke zu produzieren gegeben in der Tabelle. Metallstärke an keiner Stelle ist- kleiner als 90% von den Werten, die in der Tabelle gegeben werden.
(b), möglicherweise die Länge des Fadens verlängert über der Breite des Bandes hinaus. Jedoch muss minimale Metallstärke (g) am Ende des Fadens aufrechterhalten werden.
(c), möglicherweise Koppelungen, halbe Koppelungen und Reduziermuffen werden mit einem Band versehen werden oder nicht-mit einem Band versehen.
(d), werden Rippen gemäß Abschnitts 9. die Erlaubnis gehabt. Die anwendbaren „externen“ unterbrochenen Linien in den Zeichnungen oben zeigen an, wo Rippen erlaubt werden.
