Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | AISI 316 MSS SP-114 CL1000 3/4 Zoll Gussmuffe zum Schweißen, gerades Kreuz |
| Dokument | Produktbroschüre PDF |

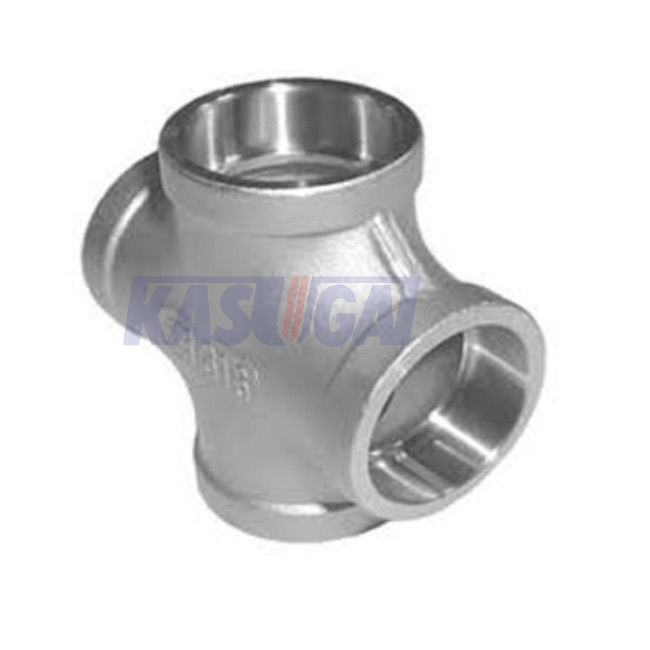

AISI 316 MSS SP-114 CL1000 3/4" Edelstahl-Form-Sockel-Schweißens-gerades Kreuz
Produktinformation
| Produkt-Name | AISI 316 MSS SP-114 CL1000 3/4" Edelstahl-Form-Sockel-Schweißens-gerades Kreuz |
| Passende Art | Sockel-Schweißens-gerades Kreuz |
| Maße | MSS SP-114: 2018 |
| Größen-Strecke | 3/4" |
| Druck-Klasse | Klasse 1000 |
| Materialien | AISI 316/L |
Gerades Kreuz ist eine Vierwegsinstallation, die benutzt wird, um doppelte Senkrechtbeziehungen zum Rohr herzustellen. Es ähnelt einer Kreuzung. Linien, die an den Hauptleitungslauf des Rohres anschließen, bekannt als „Niederlassungen“. Der Hauptleitungslauf des Rohres wird häufig den „Titel“ genannt. Das „gerade“ Wort bezeichnet, dass alle vier Ausgänge die gleiche Rohrgröße sind.
Standard u. Materialien: AISI 316L
Das AISI 316 und AISI 316L beschreibt die rostfreien, Austenitchrom-nickelmolybdänstahle, die guten Widerstand in nicht-Oxydierungssäuren und in den chlorhaltigen Medien haben. An der chemischen Zusammensetzung, an den materiellen 316 und am materiellen 316L liegen in sich selbst korrosionsbeständige Metalllegierungen.
Ungefähre durchschnittliche chemische Zusammensetzung AISI 316/L (%)
| Grad | C, maximal | Si, maximal | Mangan, maximal | P, maximal | S, maximal | Ni | Cr | MO |
| AISI 316 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0,03 | 1,00 | 2,00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
Mechanische Eigenschaften AISI 316/L
| Mechanische Eigenschaften | 316 | 316L |
| Dehnfestigkeit (MPa), ≥ | 515 | 485 |
| Dehnfestigkeit 0.2%Yield (MPa), ≥ | 205 | 170 |
| Verlängerung in 50mm (2 Zoll.) (%), ≥ | 40 | 40 |
| Brinellhärte (HBW), ≤ | 217 | 217 |
| Rockwell-Härte (HRBW), ≤ | 95 | 95 |
SP-114 bemisst von bearbeiteten Sockel-Schweißens-Installationen der Klassen-1000 (in den Zoll)
| NPS | Mitte-zu-Endellbögen, -t-Stücke u. -kreuze | Ellbögen des Mitte-zu-Ende45O | Sockel Bohrung (Min.-)/(Maximum) |
Bohrungs-Durchmesser. (Min.-)/(Maximum) |
Sockel-Tiefe (Min.) | Metallstärke | Äußerer Band-Durchmesser (Min.) | Volle Kopplungslänge (Min.) | Kappen-Höhe (Min.) | Flache Spitzenkappen-Stärke (Min.) |
| C | SB | BD | Sd | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
