| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO; PED |
| Modellnummer | AISI 304 ISO 49-1994(E) CL150 Sechskantnippel mit Gussgewinde |
| Dokument | Produktbroschüre PDF |

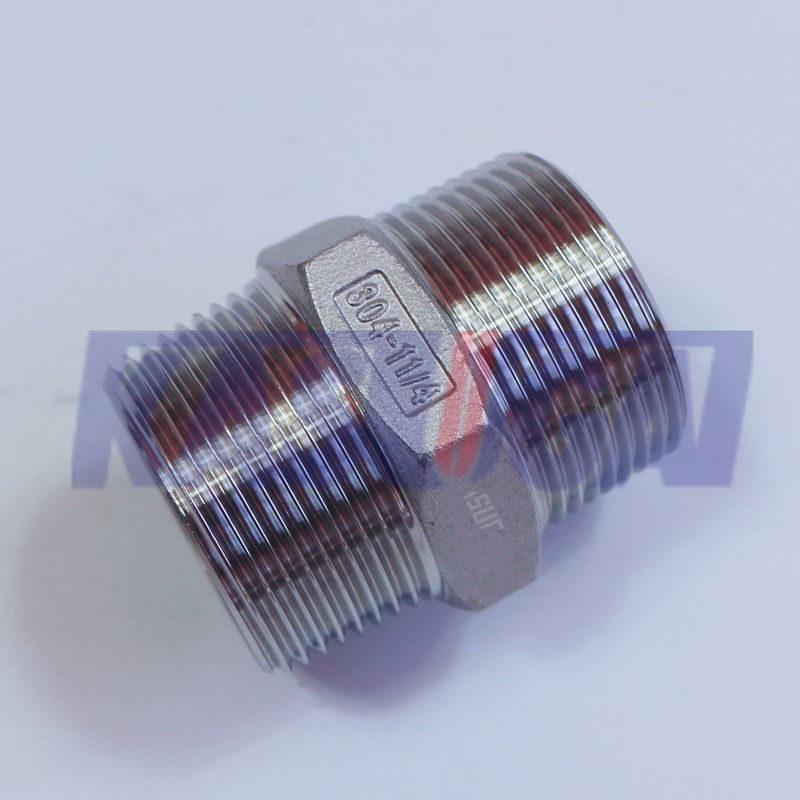

AISI 304 ISO 49-1994 ((E) CL150 aus Edelstahl gegossener Hexagonalnippel mit Gewinde
Produktinformationen
·Instandhaltung: Eine regelmäßige Prüfung auf Lecks und Verschleißspuren wird empfohlen, um die Integrität des Systems zu gewährleisten.
·Material: Gewöhnlich aus Materialien wie Messing, Edelstahl oder anderen Metallen hergestellt, um ihre Langlebigkeit und Korrosionsbeständigkeit zu gewährleisten.
·Einrichtung: in entsprechende weibliche Rohre oder Fittings geschraubt, um eine sichere Verbindung herzustellen.
·Anwendungen: in verschiedenen Industriezweigen weit verbreitet zum Anschließen und Verlängern von Gewindeleitungen, insbesondere in Sanitär- und Flüssigkeitsübertragungssystemen.
| Produktbezeichnung | AISI 304 ISO 49-1994 ((E) CL150 Gegossener Hexagonal-Nadel mit Gewinde |
| Garntypen | ASME B1.20.1 (NPT) |
| Abmessungen | ISO 49-1994 (E) |
| Größenbereich | Ein Viertel. |
| Druckklasse | Klasse 150 |
| Materialien | AISI 304/L |
Standard und Materialien:AISI 304L
SAE/ANSI 304 (AISI 304) ist der am häufigsten verwendete und verbreitete Typ von Edelstahl. Es wird auch als 18/8 Edelstahl, A2-Edelstahl (gemäß der ISO 3506) bezeichnet,oder 304S15 (gemäß der britischen Norm)Es handelt sich um eine austenitische Chrom-Nickel-Legierung, die praktisch eine sehr hohe Korrosionsbeständigkeit aufweist.Da AISI 304 extrem korrosive Umgebungen aushält und geformt werden kann, relativ einfach bearbeitet und geschweißt, ist es für eine Vielzahl von Anwendungen sehr beliebt.
AISI 304/L Chemische Zusammensetzung (%)
| Zulassung | C, max. | Die | Mn, max. | Ni | P, max. | S, max. | Ja, max. |
| AISI 304 | 0.08 | 18 bis 20 | 2 | Acht bis zehn.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 bis 20 | 2 | 8 bis 12 | 0.045 | 0.03 | 1 |
AISI 304/L Mechanische Eigenschaften
| Mechanische Eigenschaften | 304 | 304L |
| Härtheit, Knoop | 138 | 158 |
| Hartheit, Rockwell B. | 70 | 82 |
| Härtheit, Vickers | 129 | 159 |
| Spannfestigkeit, höchste | 505 MPa | 564 MPa |
| Zugfestigkeit, Ausbeute | 215 MPa | 210 MPa |
| Verlängerung beim Bruch | 70% | 58% |
| Modul der Elastizität | 193 bis 200 GPa | 193 bis 200 GPa |
| Charpy-Effekt | 325 J | 216J |
ISO 49-1994 (E) Abmessungen der Sechseckennäpfel (mm)
Die Breite über die Flächen, s, liegt im Ermessen des Herstellers.
| Einfügungsgrößen (Zoll) | Abmessungen (mm) | ||
| N8 | N8 R-L | N8 Verringerung | Ein |
| ⅛ | - Ich weiß. | - Ich weiß. | 29 |
| ¼ | - Ich weiß. | - Ich weiß. | 36 |
| ⅜ | - Ich weiß. | 3⁄8 × 1⁄4 | 38 |
| ½ | ½ |
1⁄2 × 1⁄4 mit einer Breite von |
44 |
| ¾ | ¾ |
3⁄4 × 3⁄8 3⁄4 × 1⁄2 |
47 |
| 1 | (1) |
1 × 1⁄2 1 × 3⁄4 |
53 |
| 1¼ | - Ich weiß. |
(11⁄4 × 1⁄2) Ein Viertel. 11⁄4 × 1 |
57 |
| 1½ | - Ich weiß. |
(11⁄2 × 3⁄4) 11⁄2 × 1 11⁄2 × 11⁄4 |
59 |
| 2 | - Ich weiß. |
2 × 1 2 × 11⁄4 2 × 11⁄2 |
68 |
| 2½ | - Ich weiß. | (21⁄2 ×2) | 75 |
| 3 | - Ich weiß. |
3 × 2 3 × 21⁄2 |
83 |
| 4 | - Ich weiß. | - Ich weiß. | 95 |
