AISI 304-Gewindegerichtetes Kreuz
, Gewindegerichtetes Kreuz aus Edelstahl

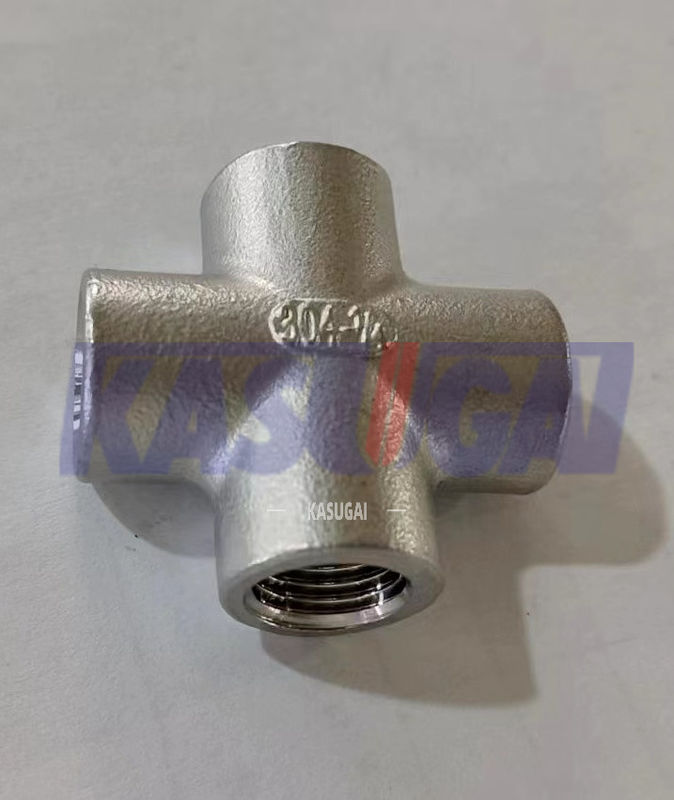

½ AISI 304 MSS SP-114 CL150 2“ Edelstahl warf verlegtes gerades Kreuz
AISI 304 MSS SP-114 CL150 21⁄2 ̊ aus Edelstahl gegossenes geradeltes Kreuz
Produktinformationen
EineGegossenes geradgetriebenes gerade Kreuzist eine Art Rohrverbindung, die eine viereckige Schnittstelle von Rohren in Sanitär- und Rohrleitungen ermöglicht.
Ein gegossenes Gießgelenktreue Kreuz ist eine entscheidende Komponente in Sanitär- und Rohrleitungssystemen und ermöglicht die Schaffung einer viereckigen Schnittstelle für Rohre in einer geraden Linie für verschiedene Anwendungen.
| Produktbezeichnung |
AISI 304 MSS SP-114 CL150 21⁄2 ̊ aus Edelstahl gegossenes geradeltes Kreuz |
| Garntypen |
ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Abmessungen |
MSS SP-114:2018 |
| Größenbereich |
Zwei und ein halbes |
| Druckklasse |
Klasse 150 |
| Materialien |
AISI 304/L |
Das Gerade Kreuz ist eine viereckige Befestigung, die verwendet wird, um doppelte senkrechte Verbindungen zum Rohr herzustellen.Die Hauptlänge der Rohre wird oft als "Header" bezeichnet.Das Wort "gerad" bedeutet, daß alle vier Ausläufe die gleiche Rohrgröße haben.
·Funktion:Das geradete gerade Kreuz ist so ausgelegt, dass es für Rohre in einem Sanitärsystem eine viereckige Kreuzung bietet.
·Entwurf:Sie verfügt in der Regel über weibliche Fäden an allen vier Enden, so dass Rohre in gerader Linie verbunden werden können.
·Material:Gewöhnlich aus Materialien wie Messing, Edelstahl oder anderen Metallen für Langlebigkeit und Korrosionsbeständigkeit.
·Einrichtung:Jedes Ende des Kreuzes wird an entsprechende männliche Gitterrohren geschraubt, um eine Kreuzverbindung zu schaffen.
Standard und Materialien:AISI 304/L
SAE/ANSI 304 (AISI 304) ist der am häufigsten verwendete und verbreitete Typ von Edelstahl. Es wird auch als 18/8 Edelstahl, A2-Edelstahl (gemäß der ISO 3506) bezeichnet,oder 304S15 (gemäß der britischen Norm)Es handelt sich um eine austenitische Chrom-Nickel-Legierung, die praktisch eine sehr hohe Korrosionsbeständigkeit aufweist.Da AISI 304 extrem korrosive Umgebungen aushält und geformt werden kann, relativ einfach bearbeitet und geschweißt, ist es für eine Vielzahl von Anwendungen sehr beliebt.
AISI 304/L Chemische Zusammensetzung (%)
| Zulassung |
C, max. |
Die |
Mn, max. |
Ni |
P, max. |
S, max. |
Ja, max. |
| AISI 304 |
0.08 |
18 bis 20 |
2 |
Acht bis zehn.5 |
0.045 |
0.03 |
1 |
| AISI 304L |
0.03 |
18 bis 20 |
2 |
8 bis 12 |
0.045 |
0.03 |
1 |
AISI 304/L Mechanische Eigenschaften
| Mechanische Eigenschaften |
304 |
304L |
| Härtheit, Knoop |
138 |
158 |
| Hartheit, Rockwell B. |
70 |
82 |
| Härtheit, Vickers |
129 |
159 |
| Spannfestigkeit, höchste |
505 MPa |
564 MPa |
| Zugfestigkeit, Ausbeute |
215 MPa |
210 MPa |
| Verlängerung beim Bruch |
70% |
58% |
| Modul der Elastizität |
193 bis 200 GPa |
193 bis 200 GPa |
| Charpy-Effekt |
325 J |
216J |
SP-114 Abmessungen der Klasse 150 gegossenen Gewinde 45/90 Grad Ellenbogen, Tees und Kreuze. (in Zoll)
| NPS |
Mitte bis Ende Ellbogen, Tees & Crosses |
Zentrum bis Ende 45oLenden |
Länge des Faden(b)(Min.) |
Bandbreite (min.) |
Metalldicke(a) |
Außerhalb des Bandes (min.) |
| Eine |
C |
B |
E |
G |
H |
| ⅛ |
0.81 |
0.69 |
0.25 |
0.20 |
0.09 |
0.75 |
| ¼ |
0.81 |
0.69 |
0.32 |
0.20 |
0.09 |
0.84 |
| ⅜ |
0.93 |
0.81 |
0.36 |
0.21 |
0.10 |
1.01 |
| ½ |
1.12 |
0.87 |
0.43 |
0.25 |
0.10 |
1.20 |
| ¾ |
1.31 |
1.00 |
0.50 |
0.27 |
0.12 |
1.46 |
| 1 |
1.50 |
1.12 |
0.58 |
0.30 |
0.13 |
1.77 |
| 1¼ |
1.75 |
1.31 |
0.67 |
0.34 |
0.14 |
2.15 |
| 1½ |
1.93 |
1.43 |
0.70 |
0.37 |
0.15 |
2.43 |
| 2 |
2.25 |
1.68 |
0.75 |
0.42 |
0.17 |
2.96 |
| 2½ |
2.68 |
1.93 |
0.92 |
0.48 |
0.2 |
3.31 |
| 3 |
3.06 |
2.18 |
0.98 |
0.55 |
0.23 |
4.00 |
| 4 |
3.81 |
2.62 |
1.08 |
0.66 |
0.26 |
5.06 |
Anmerkungen:
- Die Muster sind so zu konstruieren, dass sie Gusseinheiten mit einer in der Tabelle angegebenen Metallstärke herstellen.
- Die Länge des Garns darf über die Bandbreite hinausgehen, jedoch muss am Ende des Garns eine Mindestmetalldicke (G) eingehalten werden.
- Rippen sind gemäß Abschnitt 9 zulässig. Die anwendbaren "externen" gebrochenen Linien in den obigen Zeichnungen geben an, wo Rippen zulässig sind.
