Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ISO 49-1994 (E) Edelstahl-Form-Faden CL150 304, der Sockel verringert |
| Dokument | Produktbroschüre PDF |

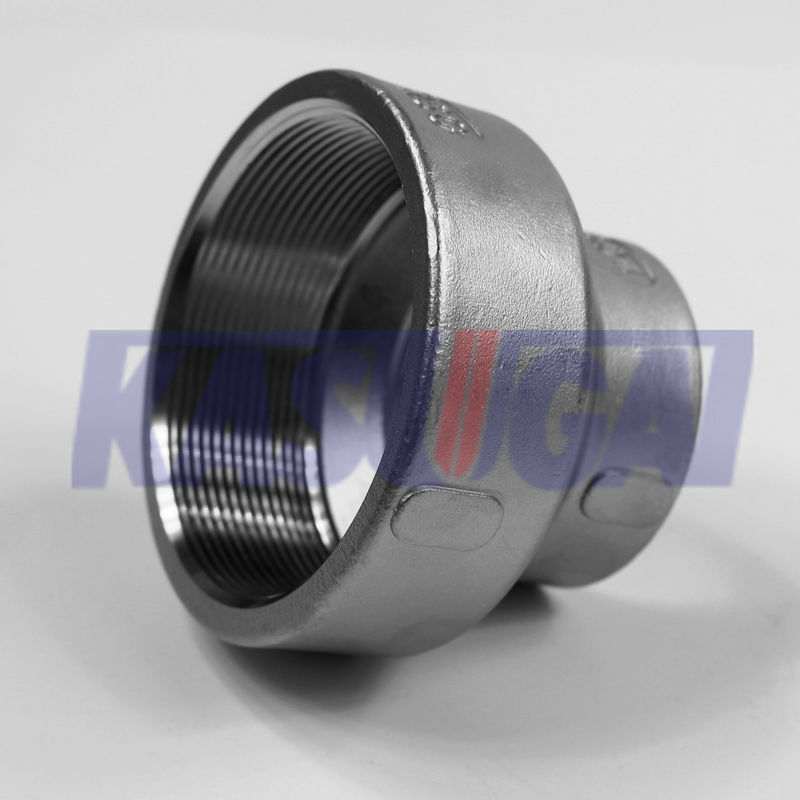

ISO 49-1994 (E) CL150 304 Guss-Gitter aus Edelstahl
Produktinformationen
Die Verringerungssteckdosen aus Edelstahl spielen eine entscheidende Rolle bei der Aufrechterhaltung der Integrität und Funktionalität von Rohrleitungen, da sie die Verbindung von Rohren mit unterschiedlichem Durchmesser erleichtern.Gewährleistung eines reibungslosen und effizienten Flüssigkeits- oder Gasflusses.
· Diese aus Edelstahl gefertigte Reduktionssteckdose ist für Langlebigkeit, Korrosionsbeständigkeit und für verschiedene Anwendungen, einschließlich derer, die hygienische Bedingungen erfordern, konzipiert.
| Produktbezeichnung | ISO 49-1994 (E) CL150 304 Guss-Gitter aus Edelstahl |
| Garntypen | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Abmessungen | ISO 49-1994 ((E), MSS SP-114, ANSI B16.3 |
| Größenbereich | 1/8 ̊ bis 4 ̊ |
| Druckklasse | Klasse 150 |
| Materialien | ASTM A351 (CF8, CF8M), JIS ((SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L) |
Vorteile:
·Korrosionsbeständigkeit: Die Edelstahlkonstruktion bietet eine hervorragende Korrosions- und Rostbeständigkeit.
·Langlebig: Bietet Langlebigkeit und Langlebigkeit und sorgt für eine zuverlässige Verbindung zwischen Rohren.
·Hohe Festigkeit: Bietet starke und sichere Verbindungen in Rohrleitungen.
·Einfache Installation: Das Gewindebau ermöglicht eine einfache Montage ohne Schweißen.
ISO 49-1994 Abmessungen von Steckdosen (mm)
| Einfügungsgrößen (Zoll) | Abmessungen (mm) | Längen der Verlegung (mm) | |||
| M2 | M2 R-L | M2 Verringerung | Ein | z1 | z2 |
| ⅛ | - Ich weiß. | 0.69 | 25 | 11 | - Ich weiß. |
| ¼ | 0.81 | ¼×⅛ | 27 | 7 | 10 |
| ⅜ | ⅜ |
(⅜×⅛) ⅜×¼ |
30 | 10 |
13 10 |
| ½ | ½ |
½×¼ ½×⅜ |
36 | 10 |
13 13 |
| ¾ | ¾ |
¾×¼ ¾×⅜ ¾×½ |
39 | 9 |
14 14 11 |
| 1 | 1 |
1 ×⅜ 1 ×½ 1 ×¾ |
45 | 11 |
18 15 13 |
| 1¼ | 1¼ |
1¼×½ 1¼×¾ 1¼×1 |
50 | 12 |
18 16 14 |
| 1½ | 1½ |
(½×½) 1½×¾ 1½×1 1½×1¼ |
55 | 17 |
23 21 19 17 |
| 2 | 2 |
(2)×½) (2)×¾) 2× 1 2×1½ |
65 | 17 |
28 26 24 22 22 |
| 2½ | - Ich weiß. |
(2)½×1¼) (2)½×1½) (2)½×2) |
74 | 20 |
28 28 23 |
| 3 | - Ich weiß. |
(3×1½) (3×2) (3×2½) |
80 | 20 |
31 26 23 |
| 4 | - Ich weiß. |
(4×2) (4×2½) (4×3) |
94 | 22 |
34 31 28 |
| (5) | - Ich weiß. | - Ich weiß. | 109 | 29 | - Ich weiß. |
| (6) | - Ich weiß. | - Ich weiß. | 120 | 40 | - Ich weiß. |
