Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ISO 49-1994 (E) Edelstahl-Form-Faden CL150 304, der Sockel verringert |
| Dokument | Produktbroschüre PDF |

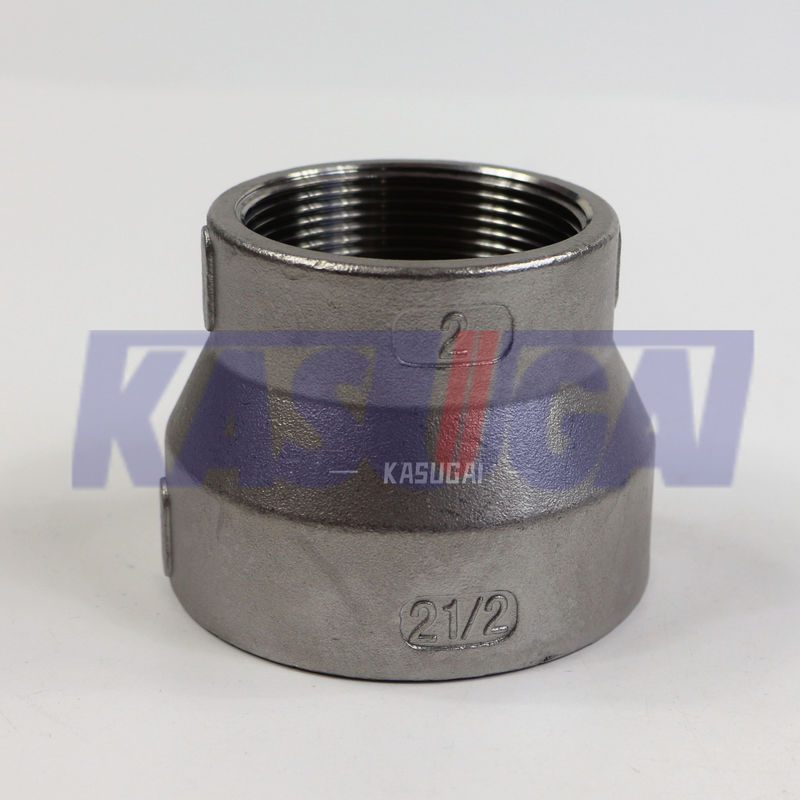

ISO 49-1994 (E) CL150 304 Guss-Gitter aus Edelstahl
Produktinformationen
Eine Gussdrüse aus Edelstahl ist eine vielseitige Rohrverbindung, die einen nahtlosen Übergang zwischen Rohren unterschiedlicher Größe in Sanitär- und Rohrleitungen ermöglicht.Die Edelstahlkonstruktion ist langlebig, Korrosionsbeständigkeit und einfache Installation in verschiedenen Anwendungen.
EineGussfadenreduktionssocket aus Edelstahlist eine Art Rohrverbindung, die in Sanitär- und Rohrleitungen verwendet wird, um Rohre unterschiedlicher Größe zu verbinden.
| Produktbezeichnung | ISO 49-1994 (E) CL150 304 Guss-Gitter aus Edelstahl |
| Garntypen | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Abmessungen | ISO 49-1994 ((E), MSS SP-114, ANSI B16.3 |
| Größenbereich | 1/8 ̊ bis 4 ̊ |
| Druckklasse | Klasse 150 |
| Materialien | ASTM A351 (CF8, CF8M), JIS ((SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L) |
Anwendungen:
·Größenwechsel: Für den Übergang zwischen Rohren unterschiedlicher Größe innerhalb eines Rohrsystems verwendet.
·Vielseitigkeit: geeignet für eine Vielzahl von Industrie-, Gewerbe- und Wohnanwendungen, bei denen Rohrleitungen Verbindungen unterschiedlicher Größe erfordern.
·Korrosive Umgebungen: Ideal für Anwendungen, bei denen die Korrosionsbeständigkeit unerlässlich ist, z. B. in chemischen Verarbeitungsbetrieben oder in Meeresumgebungen.
ISO 49-1994 Abmessungen von Steckdosen (mm)
| Einfügungsgrößen (Zoll) | Abmessungen (mm) | Längen der Verlegung (mm) | |||
| M2 | M2 R-L | M2 Verringerung | Ein | z1 | z2 |
| ⅛ | - Ich weiß. | 0.69 | 25 | 11 | - Ich weiß. |
| ¼ | 0.81 | ¼×⅛ | 27 | 7 | 10 |
| ⅜ | ⅜ |
(⅜×⅛) ⅜×¼ |
30 | 10 |
13 10 |
| ½ | ½ |
½×¼ ½×⅜ |
36 | 10 |
13 13 |
| ¾ | ¾ |
¾×¼ ¾×⅜ ¾×½ |
39 | 9 |
14 14 11 |
| 1 | 1 |
1 ×⅜ 1 ×½ 1 ×¾ |
45 | 11 |
18 15 13 |
| 1¼ | 1¼ |
1¼×½ 1¼×¾ 1¼×1 |
50 | 12 |
18 16 14 |
| 1½ | 1½ |
(½×½) 1½×¾ 1½×1 1½×1¼ |
55 | 17 |
23 21 19 17 |
| 2 | 2 |
(2)×½) (2)×¾) 2× 1 2×1½ |
65 | 17 |
28 26 24 22 22 |
| 2½ | - Ich weiß. |
(2)½×1¼) (2)½×1½) (2)½×2) |
74 | 20 |
28 28 23 |
| 3 | - Ich weiß. |
(3×1½) (3×2) (3×2½) |
80 | 20 |
31 26 23 |
| 4 | - Ich weiß. |
(4×2) (4×2½) (4×3) |
94 | 22 |
34 31 28 |
| (5) | - Ich weiß. | - Ich weiß. | 109 | 29 | - Ich weiß. |
| (6) | - Ich weiß. | - Ich weiß. | 120 | 40 | - Ich weiß. |
