Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | AISI 304 ISO 49-1994 (E) CL150 Reduzier-T-Stück mit Gussgewinde |
| Dokument | Produktbroschüre PDF |

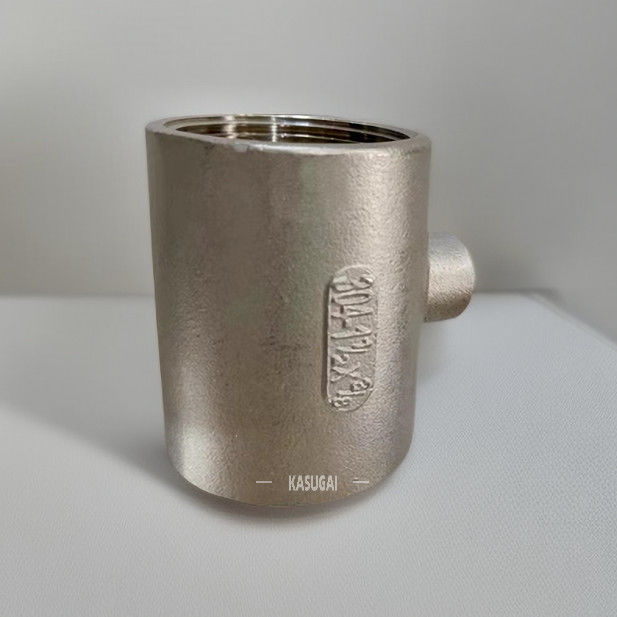

AISI 304 Edelstahl-Form ISO 49-1994 (e) CL150 verlegt, T-Stück verringernd
Stahlrohrt-stück hat drei Niederlassungen, die flüssige Richtung ändern können. Es hat T-förmiges oder Y-förmiges, und schließt gleiches T-Stück und Verringerungs-T-Stück mit ein (Reduzierer-T-Stück). Stahlt-stück ist in den Rohrnetzen für übermitteln Flüssigkeiten und Gase weitverbreitet.
Produktinformation
| Produkt-Name | AISI 304 Edelstahl-Form ISO 49-1994 (e) CL150 verlegt, T-Stück verringernd |
| Faden-Arten | ASME B1.20.1 (NPT) |
| Maße | ISO-49:1994 (E) |
| Größen-Strecke | 1 ½ „× ¾“ |
| Druck-Klasse | Klasse 150 NPT |
| Materialien | AISI 304/L |
Standard u. Materialien: AISI 304L
Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.
Chemische Zusammensetzung AISI 304/L (%)
| Grad | C, maximal | Cr | Mangan, maximal | Ni | P, maximal | S, maximal | Si, maximal |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Mechanische Eigenschaften AISI 304/L
| Mechanische Eigenschaften | 304 | 304L |
| Härte, Knoop | 138 | 158 |
| Härte, Rockwell B | 70 | 82 |
| Härte, Vickers | 129 | 159 |
| Dehnfestigkeit, entscheidend | MPa 505 | MPa 564 |
| Dehnfestigkeit, Ertrag | MPa 215 | MPa 210 |
| Bruchdehnung | 70% | 58% |
| Elastizitätsmodul | 193~200 GPa | 193~200 GPa |
| Charpy-Auswirkung | 325 J | 216J |
ISO-49:1994 (E) bemisst von der Erhöhung u. von der Verringerung des T-Stücks
| T-Stücke, die auf der Niederlassung verringern | ||||
| Passende Größe (Zoll) | Maße (Millimeter) | Schlaglängen (Millimeter) | ||
| a | b | z1 | z2 | |
| ⅜ × ¼ | 23 | 23 | 13 | 13 |
| ½ × ¼ | 24 | 24 | 11 | 14 |
| ½ × ⅜ | 26 | 26 | 13 | 16 |
| (¾ × ¼) | 26 | 27 | 11 | 17 |
| ¾ × ⅜ | 28 | 28 | 13 | 18 |
| ¾ × ½ | 30 | 31 | 15 | 18 |
| (¼ 1×) | 28 | 31 | 11 | 21 |
| ⅜ 1× | 30 | 32 | 13 | 22 |
| ½ 1× | 32 | 34 | 15 | 21 |
| ¾ 1× | 35 | 36 | 18 | 21 |
| (1 ¼ × ⅜) | 32 | 36 | 13 | 26 |
| 1 ¼ × ½ | 34 | 38 | 15 | 25 |
| 1 ¼ × ¾ | 36 | 41 | 17 | 26 |
| 1 ¼ × 1 | 40 | 42 | 21 | 25 |
| 1 ½ × ½ | 36 | 42 | 17 | 29 |
| 1 ½ × ¾ | 38 | 44 | 19 | 29 |
| 1 ½ × 1 | 42 | 46 | 23 | 29 |
| 1 ½ × 1 ¼ | 46 | 48 | 27 | 29 |
| ½ 2× | 38 | 48 | 14 | 35 |
| ¾ 2× | 40 | 50 | 16 | 35 |
| 2× 1 | 44 | 52 | 20 | 35 |
| ¼ 2× 1 | 48 | 54 | 24 | 35 |
| ½ 2× 1 | 52 | 55 | 28 | 36 |
| 2 ½ × 1 | 47 | 60 | 20 | 43 |
| 2 ½ × 1 ¼ | 52 | 62 | 25 | 43 |
| 2 ½ × 1 ½ | 55 | 63 | 28 | 44 |
| 2 ½ × 2 | 61 | 66 | 34 | 42 |
| 3× 1 | 51 | 67 | 21 | 50 |
| ¼ 3× 1 | 55 | 70 | 25 | 51 |
| ½ 3× 1 | 58 | 71 | 28 | 52 |
| 3× 2 | 64 | 73 | 34 | 49 |
| ½ 3× 2 | 72 | 76 | 42 | 49 |
| 4× 2 | 70 | 86 | 34 | 62 |
| 4× 3 | 84 | 92 | 48 | 62 |
| T-Stücke, die auf der Niederlassung sich erhöhen | ||||
| Passende Größe (Zoll) | Maße (Millimeter) | Schlaglängen (Millimeter) | ||
| a | b | z1 | z2 | |
| ⅜ × ½ | 26 | 26 | 16 | 13 |
| ½ × ¾ | 31 | 30 | 18 | 15 |
| (½ × 1) | 34 | 32 | 21 | 15 |
| ¾ × 1 | 36 | 35 | 21 | 18 |
| (¾ ×1 ¼) | 41 | 36 | 26 | 17 |
| ¼ 1× 1 | 42 | 40 | 25 | 21 |
| (½ 1×1) | 46 | 42 | 29 | 23 |
| 1 ¼ × 1 ½ | 48 | 46 | 29 | 27 |
| (1 ¼ × 2) | 54 | 48 | 35 | 24 |
| 1 ½ × 2 | 55 | 52 | 36 | 28 |
