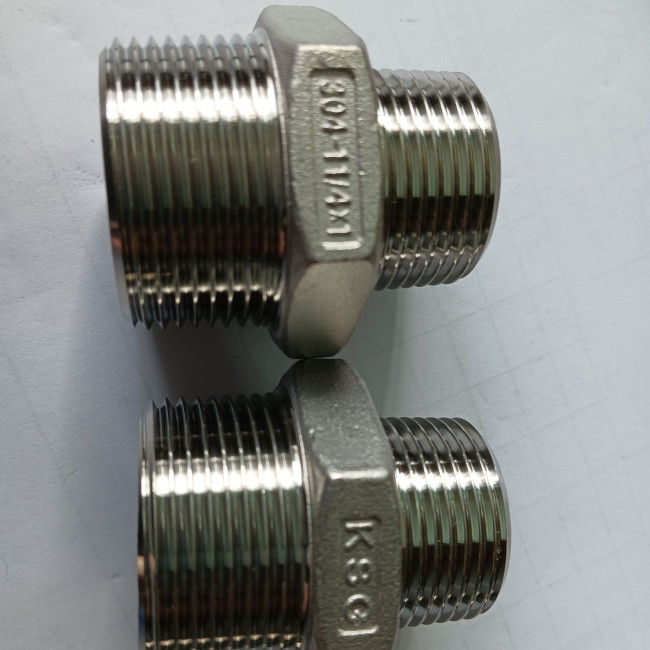

AISI 304 MSS SP-114 CL1000 Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde
  • AISI 304 MSS SP-114 CL1000 Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde
AISI 304 MSS SP-114 CL1000 Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde

AISI 304 MSS SP-114 CL1000 Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde

Herkunftsort China
Markenname KASUGAI
Zertifizierung ISO-9001; PED; AD 2000
Modellnummer AISI 304 MSS SP-114 CL1000 Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
AISI 304 MSS SP-114 CL1000 1¼" x 1" Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde
Größen-Strecke:
1/4" bis 4"
Faden-Art:
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Druck-Klasse:
Klasse NPT 1000
Standards:
AISI 304/L
Maße:
MSS SP-114-2018
Hervorheben:

Gegossenes Hexagonal-Gewinde-Reduzierungs-Näpfel

,

CL1000 Sechseckenschneidende Nippel

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
Zu verhandelt werden
Preis
PER BASE MATERIAL PRICE
Verpackung Informationen
Seetaugliche Verpackung
Lieferzeit
60 TAGE FÜR EINEN BEHÄLTER
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
100 TONNEN/MONAT
Produkt-Beschreibung

Edelstahl-Form verlegter Hexagon-Reduziernippel AISI 304 MSS SP-114 CL1000



Produktinformation

Produkt-Name Edelstahl-Form verlegter Hexagon-Reduziernippel AISI 304 MSS SP-114 CL1000
Faden-Arten ASME B1.20.1 (NPT)
Maße MSS SP-114-2018
Größen-Strecke 1 ¼“ x 1"
Druck-Klasse Klasse NPT 1000
Materialien AISI 304/L



Standard u. Materialien: AISI 304L

Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.



Chemische Zusammensetzung AISI 304/L (%)

Grad C, maximal Cr Mangan, maximal Ni P, maximal S, maximal Si, maximal
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Mechanische Eigenschaften AISI 304/L

Mechanische Eigenschaften 304 304L
Härte, Knoop 138 158
Härte, Rockwell B 70 82
Härte, Vickers 129 159
Dehnfestigkeit, entscheidend MPa 505 MPa 564
Dehnfestigkeit, Ertrag MPa 215 MPa 210
Bruchdehnung 70% 58%
Elastizitätsmodul 193~200 GPa 193~200 GPa
Charpy-Auswirkung 325 J 216J



MSS SP-114 bemisst von bearbeiteten sechseckigen Reduziernippeln der Klassen-1000 (Millimeter)



AISI 304 MSS SP-114 CL1000 Sechskant-Reduziernippel aus Edelstahlguss mit Gewinde 0



NPS Gewindelänge (Min.) Gewindelänge (Min.) Länge der Hexe. (Min.) Länge der Hexe. (Min.) Nominale flache Breite Nennbreite über Ebenen (B) Bohrungs-Durchmesser (Maximum) Bohrungs-Durchmesser (Maximum) Metallstärke (Min.) Metallstärke (Min.)
  A1 A2 L1 L2 B C D1 D2 G1 G2
¼ × ⅛ 0,46 0,31 0,53 0,37 0,25 5/8 0,30 0,21 0,27 0,22
⅜ × ⅛ 0,47 0,31 0,54 0,37 0,31 11/16(A) 0,42 0,21 0,28 0,22
⅜ × ¼ 0,47 0,46 0,54 0,53 0,31 11/16(A) 0,42 0,30 0,28 0,27
½ × ⅛ 0,61 0,31 0,69 0,37 0,31 7/8 0,52 0,21 0,33 0,22
½ × ¼ 0,61 0,46 0,69 0,53 0,31 7/8 0,52 0,30 0,33 0,27
½ × ⅜ 0,61 0,47 0,69 0,54 0,31 7/8 0,52 0,42 0,33 0,28
¾ × ⅛ 0,62 0,31 0,70 0,37 0,38 1 1/16(A) 0,74 0,21 0,34 0,22
¾ × ¼ 0,62 0,46 0,70 0,53 0,38 1 1/16(A) 0,74 0,30 0,34 0,27
¾ × ⅜ 0,62 0,47 0,70 0,54 0,38 1 1/16(A) 0,74 0,42 0,34 0,28
¾ × ½ 0,62 0,61 0,70 0,69 0,38 1 1/16(A) 0,74 0,54 0,34 0,33
1 × ⅛ 0,77 0,31 0,86 0,37 0,38 1 ⅜ 0,96 0,21 0,39 0,22
1 × ¼ 0,77 0,46 0,86 0,53 0,38 1 ⅜ 0,96 0,30 0,39 0,27
1 × ⅜ 0,77 0,47 0,86 0,54 0,38 1 ⅜ 0,96 0,42 0,39 0,28
1 × ½ 0,77 0,61 0,86 0,69 0,38 1 ⅜ 0,96 0,54 0,39 0,33
1 × ¾ 0,77 0,62 0,86 0,70 0,38 1 ⅜ 0,96 0,74 0,39 0,34
1 ¼ × ¼ 0,80 0,46 0,89 0,53 0,56 1 ¾ 1,28 0,30 0,42 0,27
1 ¼ × ⅜ 0,80 0,47 0,89 0,54 0,56 1 ¾ 1,28 0,42 0,42 0,28
1 ¼ × ½ 0,80 0,61 0,89 0,69 0,56 1 ¾ 1,28 0,54 0,42 0,33
1 ¼ × ¾ 0,80 0,62 0,89 0,70 0,56 1 ¾ 1,28 0,74 0,42 0,34
1 ¼ ×1 0,80 0,77 0,89 0,86 0,56 1 ¾ 1,28 0,96 0,42 0,39
1 ½ × ¼ 0,81 0,46 0,90 0,53 0,62 2 1,50 0,30 0,44 0,27
1 ½ × ⅜ 0,81 0,47 0,90 0,54 0,62 2 1,50 0,42 0,44 0,28
1 ½ × ½ 0,81 0,61 0,90 0,69 0,62 2 1,50 0,54 0,44 0,33
1 ½ × ¾ 0,81 0,62 0,90 0,70 0,62 2 1,50 0,74 0,44 0,34
1 ½ ×1 0,81 0,77 0,90 0,86 0,62 2 1,50 0,96 0,44 0,39
1 ½ ×1 ¼ 0,81 0,80 0,90 0,89 0,62 2 1,50 1,28 0,44 0,42
2 × ¼ 0,84 0,46 0,93 0,53 0,69 ½ 2 1,94 0,30 0,47 0,27
2 × ⅜ 0,84 0,47 0,93 0,54 0,69 ½ 2 1,94 0,42 0,47 0,28
2 × ½ 0,84 0,61 0,93 0,69 0,69 ½ 2 1,94 0,54 0,47 0,33
2 × ¾ 0,84 0,62 0,93 0,70 0,69 ½ 2 1,94 0,74 0,47 0,34
2 ×1 0,84 0,77 0,93 0,86 0,69 ½ 2 1,94 0,96 0,47 0,39
¼ 2 ×1 0,84 0,80 0,93 0,89 0,69 ½ 2 1,94 1,28 0,53 0,42
½ 2 ×1 0,84 0,81 0,93 0,90 0,69 ½ 2 1,94 1,50 0,53 0,44
2 ½ × ½ 1,27 0,61 1,35 0,69 0,75 3 2,40 0,54 0,53 0,33
2 ½ × ¾ 1,27 0,62 1,35 0,70 0,75 3 2,40 0,74 0,53 0,34
2 ½ ×1 1,27 0,77 1,35 0,86 0,75 3 2,40 0,96 0,53 0,39
2 ½ ×1 ¼ 1,27 0,80 1,35 0,89 0,75 3 2,40 1,28 0,53 0,42
2 ½ ×1 ½ 1,27 0,81 1,35 0,90 0,75 3 2,40 1,50 0,53 0,44
2 ½ ×2 1,27 0,84 1,35 0,93 0,75 3 2,40 1,94 0,53 0,47
3 × ½ 1,33 0,61 1,42 0,69 0,81 ½ 3 2,95 0,54 0,60 0,33
3 × ¾ 1,33 0,62 1,42 0,70 0,81 ½ 3 2,95 0,74 0,60 0,34
3 ×1 1,33 0,77 1,42 0,86 0,81 ½ 3 2,95 0,96 0,60 0,39
¼ 3 ×1 1,33 0,80 1,42 0,89 0,81 ½ 3 2,95 1,28 0,60 0,42
½ 3 ×1 1,33 0,81 1,42 0,90 0,81 ½ 3 2,95 1,50 0,60 0,44
3 ×2 1,33 0,84 1,42 0,93 0,81 ½ 3 2,95 1,94 0,60 0,47
½ 3 ×2 1,33 1,27 1,42 1,35 0,81 ½ 3 2,95 2,40 0,60 0,53
4 ×1 1,43 0,77 1,52 0,86 1,00 ⅝ 4 3,82 0,96 0,73 0,39
¼ 4 ×1 1,43 0,80 1,52 0,89 1,00 ⅝ 4 3,82 1,28 0,73 0,42
½ 4 ×1 1,43 0,81 1,52 0,90 1,00 ⅝ 4 3,82 1,50 0,73 0,44
4 ×2 1,43 0,84 1,52 0,93 1,00 ⅝ 4 3,82 1,94 0,73 0,47
½ 4 ×2 1,43 1,27 1,52 1,35 1,00 ⅝ 4 3,82 2,40 0,73 0,53
4 ×3 1,43 1,33 1,52 1,42 1,00 ⅝ 4 3,82 2,95 0,73 0,60
















Umbauten:

Geworfene Fitting,

SS,

die Installationen plombieren
