Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | Edelstahl-Form verlegte Nicht-mit einem Band versehene Koppelung ″ AISI 304 MSS SP-114 CL150 2 |
| Dokument | Produktbroschüre PDF |

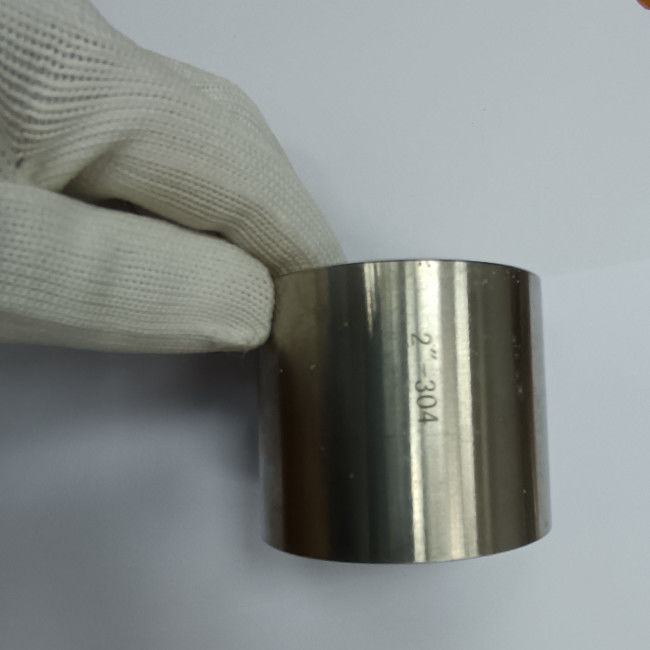

Edelstahl-Form verlegte Nicht-mit einem Band versehene Koppelung ″ AISI 304 MSS SP-114 CL150 2
Produktinformation
| Produkt-Name | Edelstahl-Form verlegte Nicht-mit einem Band versehene Koppelung ″ AISI 304 MSS SP-114 CL150 2 |
| Faden-Arten | ASME B1.20.1 (NPT) |
| Maße | MSS SP-114 |
| Größen-Strecke | 1 ¼ |
| Druck-Klasse | Klasse 150 NPT |
| Materialien | AISI 304/L |
Standard u. Materialien: AISI 304/L
Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.
Chemische Zusammensetzung AISI 304/L (%)
| Grad | C, maximal | Cr | Mangan, maximal | Ni | P, maximal | S, maximal | Si, maximal |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Mechanische Eigenschaften AISI 304/L
| Mechanische Eigenschaften | 304 | 304L |
| Härte, Knoop | 138 | 158 |
| Härte, Rockwell B | 70 | 82 |
| Härte, Vickers | 129 | 159 |
| Dehnfestigkeit, entscheidend | MPa 505 | MPa 564 |
| Dehnfestigkeit, Ertrag | MPa 215 | MPa 210 |
| Bruchdehnung | 70% | 58% |
| Elastizitätsmodul | 193~200 GPa | 193~200 GPa |
| Charpy-Auswirkung | 325 J | 216J |
Maße Form-verlegten der Koppelung der Klassen-150 (gerade und Größen verringernd) (in den Zoll)
| NPS | Länge des Fadens (B) (Min.) | Breite des Bandes (Min.) | Metallstärke (A) | Außerhalb Durchmessers des Bandes (c) (Min.) | Länge von geraden Koppelungen (Min.) | Länge von konzentrischen Reduziermuffen (Min.) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
ALLGEMEINE ANMERKUNG: Reduziermuffen sind möglicherweise entweder Glocke oder gerade. Der Außendurchmesser (H) von geraden Reduziermuffen entspricht dem größten GrößenEndanschluß der reduzierenden Ausstattung.
ANMERKUNGEN:
(a), sind Muster entworfen, um die Castings der Metallstärke zu produzieren gegeben in der Tabelle. Metallstärke an keiner Stelle ist- kleiner als 90% von den Werten, die in der Tabelle gegeben werden.
(b), möglicherweise die Länge des Fadens verlängert über der Breite des Bandes hinaus. Jedoch muss minimale Metallstärke (g) am Ende des Fadens aufrechterhalten werden.
(c), möglicherweise Koppelungen, halbe Koppelungen und Reduziermuffen werden mit einem Band versehen werden oder nicht-mit einem Band versehen.
(d), werden Rippen gemäß Abschnitts 9. die Erlaubnis gehabt. Die anwendbaren „externen“ unterbrochenen Linien in den Zeichnungen oben zeigen an, wo Rippen erlaubt werden.
