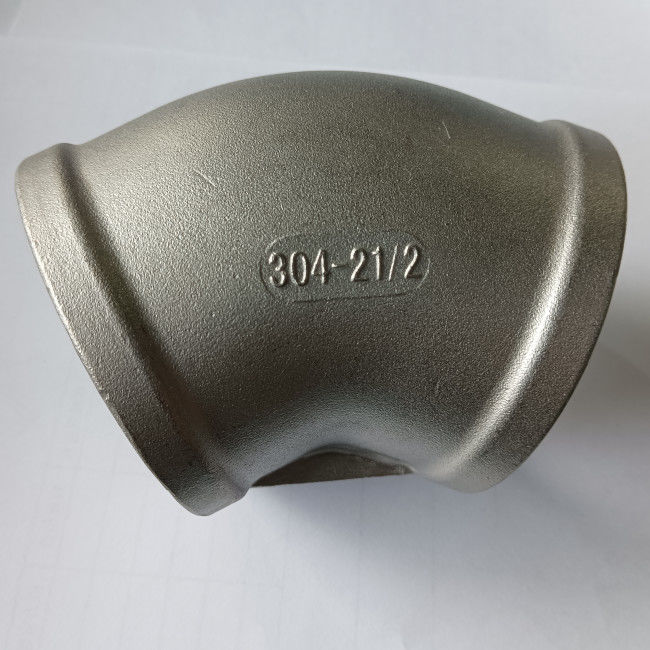

Edelstahl-Form verlegter Ellbogen ″ ½ AISI 304 MSS SP-114 CL150 45DEG 2
Produktinformation
| Produkt-Name |
Edelstahl-Form verlegter Ellbogen ″ ½ AISI 304 MSS SP-114 CL150 45DEG 2 |
| Faden-Arten |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Maße |
MSS SP-114 |
| Größen-Strecke |
1/8" bis 4" |
| Druck-Klasse |
150 |
| Materialien |
AISI 304/L |
Standard u. Materialien: AISI 304L
Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.
Chemische Zusammensetzung AISI 304/L (%)
| Grad |
C, maximal |
Cr |
Mangan, maximal |
Ni |
P, maximal |
S, maximal |
Si, maximal |
| AISI 304 |
0,08 |
18~20 |
2 |
8~10.5 |
0,045 |
0,03 |
1 |
| AISI 304L |
0,03 |
18~20 |
2 |
8~12 |
0,045 |
0,03 |
1 |
Mechanische Eigenschaften AISI 304/L
| Mechanische Eigenschaften |
304 |
304L |
| Härte, Knoop |
138 |
158 |
| Härte, Rockwell B |
70 |
82 |
| Härte, Vickers |
129 |
159 |
| Dehnfestigkeit, entscheidend |
MPa 505 |
MPa 564 |
| Dehnfestigkeit, Ertrag |
MPa 215 |
MPa 210 |
| Bruchdehnung |
70% |
58% |
| Elastizitätsmodul |
193~200 GPa |
193~200 GPa |
| Charpy-Auswirkung |
325 J |
216J |
MSS SP-114 bemisst von der 45 Grad-Form verlegte Ellbögen 90°/45°, T-Stücke und Kreuze (Zoll)
| NPS |
Mitte-zu-Endellbögen, -t-Stücke u. -kreuze |
Mitte-zu-Ende 45° stößt |
Länge des Fadens (B) (Min.) |
Breite des Bandes (Min.) |
Metallstärke (A) |
Außerhalb Durchmessers des Bandes (Min.) |
|
C |
B |
E |
G |
H |
| ⅛ |
0,81 |
0,69 |
0,25 |
0,20 |
0,09 |
0,75 |
| ¼ |
0,81 |
0,69 |
0,32 |
0,20 |
0,09 |
0,84 |
| ⅜ |
0,93 |
0,81 |
0,36 |
0,21 |
0,10 |
1,01 |
| ½ |
1,12 |
0,87 |
0,43 |
0,25 |
0,10 |
1,20 |
| ¾ |
1,31 |
1,00 |
0,50 |
0,27 |
0,12 |
1,46 |
| 1 |
1,50 |
1,12 |
0,58 |
0,30 |
0,13 |
1,77 |
| 1 ¼ |
1,75 |
1,31 |
0,67 |
0,34 |
0,14 |
2,15 |
| 1 ½ |
1,93 |
1,43 |
0,70 |
0,37 |
0,15 |
2,43 |
| 2 |
2,25 |
1,68 |
0,75 |
0,42 |
0,17 |
2,96 |
| ½ 2 |
2,68 |
1,93 |
0,92 |
0,48 |
0,2 |
3,31 |
| 3 |
3,06 |
2,18 |
0,98 |
0,55 |
0,23 |
4,00 |
| 4 |
3,81 |
2,62 |
1,08 |
0,66 |
0,26 |
5,06 |
ANMERKUNGEN:
(a), sind Muster entworfen, um die Castings der Metallstärke zu produzieren gegeben in der Tabelle. Metallstärke an keiner Stelle ist- kleiner als 90% von den Werten, die in der Tabelle gegeben werden.
(b), möglicherweise die Länge des Fadens verlängert über der Breite des Bandes hinaus. Jedoch muss minimale Metallstärke (g) am Ende des Fadens aufrechterhalten werden.
