Edelstahl-Form-Installationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | 304 SP-114 90DEG CL1000 Gussmuffen-Schweißbogen |
| Dokument | Produktbroschüre PDF |

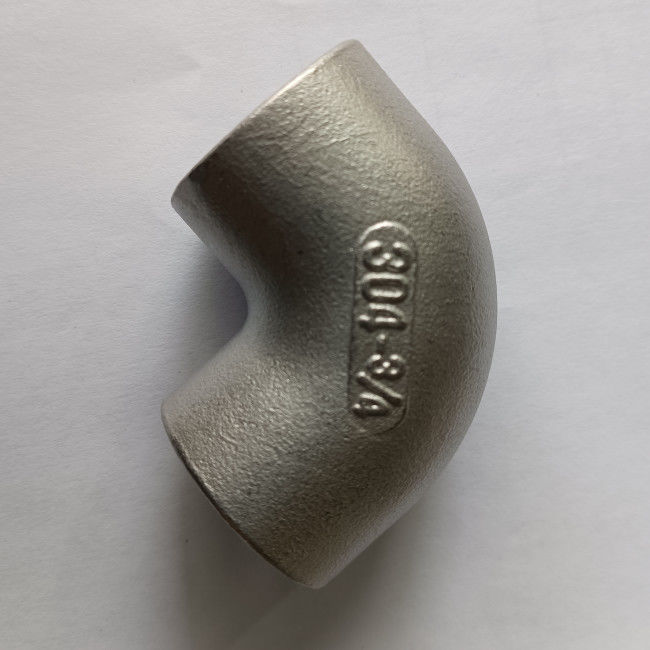

Edelstahl-Form-Sockel-Schweißen AISI 304 MSS SP-114 90DEG CL1000 90 Grad-Ellbogen
Produktinformation
| Produkt-Name | Edelstahl-Form-Sockel-Schweißen AISI 304 MSS SP-114 90DEG CL1000 90 Grad-Ellbogen |
| Passende Art | Ellbogen des Sockel-Schweißens-90O |
| Maße | MSS SP-114: 2018 |
| Größen-Strecke | 1/8" bis 2" |
| Druck-Klasse | Klasse 1000 |
| Materialien | AISI 304/L |
Standard u. Materialien: AISI 304/L
Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.
Chemische Zusammensetzung AISI 304/L (%)
| Grad | C, maximal | Cr | Mangan, maximal | Ni | P, maximal | S, maximal | Si, maximal |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Mechanische Eigenschaften AISI 304/L
| Mechanische Eigenschaften | 304 | 304L |
| Härte, Knoop | 138 | 158 |
| Härte, Rockwell B | 70 | 82 |
| Härte, Vickers | 129 | 159 |
| Dehnfestigkeit, entscheidend | MPa 505 | MPa 564 |
| Dehnfestigkeit, Ertrag | MPa 215 | MPa 210 |
| Bruchdehnung | 70% | 58% |
| Elastizitätsmodul | 193~200 GPa | 193~200 GPa |
| Charpy-Auswirkung | 325 J | 216J |
SP-114 bemisst von bearbeiteten Sockel-Schweißens-Installationen der Klassen-1000 (in den Zoll)
| NPS | Mitte-zu-Endellbögen, -t-Stücke u. -kreuze | Ellbögen des Mitte-zu-Ende45O | Sockel Bohrung (Min.-)/(Maximum) |
Bohrungs-Durchmesser. (Min.-)/(Maximum) |
Sockel-Tiefe (Min.) | Metallstärke | Äußerer Band-Durchmesser (Min.) | Volle Kopplungslänge (Min.) | Kappen-Höhe (Min.) | Flache Spitzenkappen-Stärke (Min.) |
| C | SB | BD | Sd | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
