Produktdetails
Herkunftsort: China
Markenname: KASUGAI
Zertifizierung: ISO-9001; PED; AD 2000
Modellnummer: Edelstahl MSS SP-114 90DEG CL150 304 90 Grad-Ellbogen-Form Threadee-Kreuz-Stecker-Ausgang-Verband
Dokument: Produktbroschüre PDF
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: Zu verhandelt werden
Preis: PER BASE MATERIAL PRICE
Verpackung Informationen: Seetaugliche Verpackung
Lieferzeit: 60 TAGE FÜR EINEN BEHÄLTER
Zahlungsbedingungen: L / C, T/T
Versorgungsmaterial-Fähigkeit: 100 TONNEN/MONAT
Produktname: |
MSS SP-114 90DEG CL150 90-Grad-Winkelgussgewinde aus Edelstahl 304 |
Größen-Strecke: |
1/8" bis 4" |
Faden-Arten: |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Druck-Klasse: |
150 |
Standards: |
ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Maße: |
MSS SP-114, ISO 49-1994 (E) |
Produktname: |
MSS SP-114 90DEG CL150 90-Grad-Winkelgussgewinde aus Edelstahl 304 |
Größen-Strecke: |
1/8" bis 4" |
Faden-Arten: |
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
Druck-Klasse: |
150 |
Standards: |
ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Maße: |
MSS SP-114, ISO 49-1994 (E) |

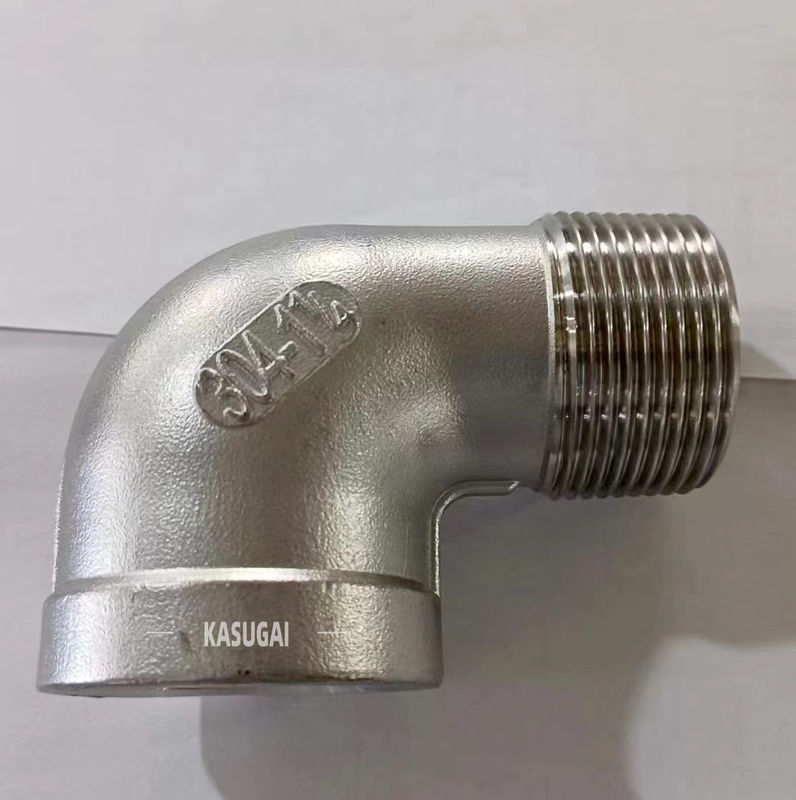

Edelstahl MSS SP-114 90DEG CL150 304 90 Grad-Ellbogen-Form-Faden
Produktinformation
| Produkt-Name | Edelstahl MSS SP-114 90DEG CL150 304 90 Grad-Ellbogen-Form-Faden |
| Faden-Arten | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Maße | ISO 49-1994 (E), MSS SP-114, ANSI B16.3 |
| Größen-Strecke | 1/8" bis 4" |
| Druck-Klasse | Klasse 150 |
| Materialien | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Maße der Form der Klassen-150 verlegten die 90 Grad-Ellbögen, die T-Stücke, die Kreuze und die 45 Grad-Ellbögen
![]()
| NPS | Mitte-zu-Ende, Ellbögen, T-Stücke, Kreuze | Mitte-zu-Ende, 45O-Ellbögen | Länge des Fadens (B) (Min.) | Breite des Bandes (Min.) | Metallstärke (A)
| Außerhalb Durchmessers des Bandes (Min.) |
| C | B | E | G | H | ||
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
| ½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
| ¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
| 1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
| 1¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
| 1½ | 1,90 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
| 2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
| ½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,21 | 3,31 |
| 3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 3,00 |
| 4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
Nutzen von Edelstahlguss-Schrauben-Installationen
