90DEG CL150 Sockel-Schweißens-Ellbogen der Edelstahl-Form-Installations-AISI 304L
  • 90DEG CL150 Sockel-Schweißens-Ellbogen der Edelstahl-Form-Installations-AISI 304L

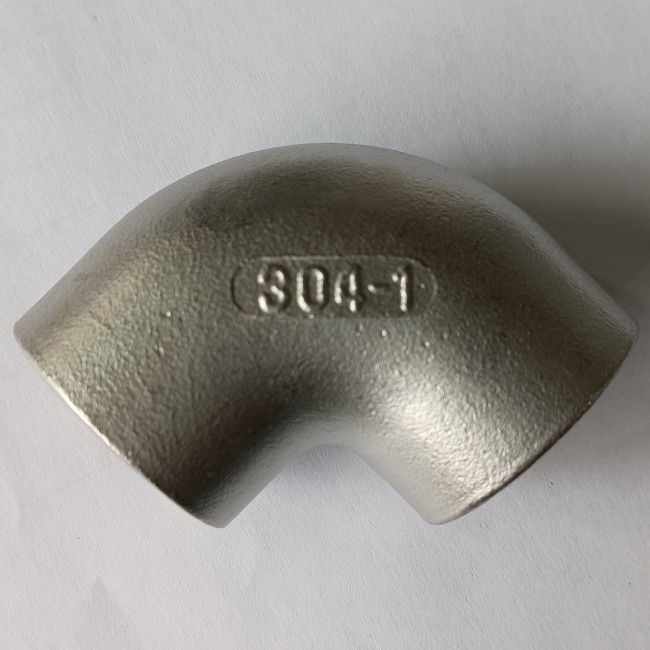

90DEG CL150 Sockel-Schweißens-Ellbogen der Edelstahl-Form-Installations-AISI 304L

90DEG CL150 Sockel-Schweißens-Ellbogen der Edelstahl-Form-Installations-AISI 304L

Herkunftsort China
Markenname KASUGAI
Zertifizierung ISO-9001; PED; AD 2000
Modellnummer AISI 304 MSS SP-304 SP-114 90DEG CL150 1" geworfener Sockel-Schweißens-Ellbogen
Dokument Produktbroschüre PDF
Produktdetails
Produktname:
AISI 304 MSS SP-114 90DEG CL150 1" Edelstahl-Form-Sockel-Schweißen 90 Grad-Ellbogen
Größen-Strecke:
1/8" bis 4"
Passende Art:
Sockel-Schweißen 90 Grad-Ellbogen
Druck-Klasse:
150
Standards:
AISI 304/L
Maße:
MSS SP-114-2018
Hervorheben:

Form-Installationen des Edelstahl-90DEG

,

Schweißens-Ellbogen des Sockel-304L

,

Edelstahl-Installationen AISI 304L

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
Zu verhandelt werden
Preis
PER BASE MATERIAL PRICE
Verpackung Informationen
Seetaugliche Verpackung
Lieferzeit
60 TAGE FÜR EINEN BEHÄLTER
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
100 TONNEN/MONAT
Produkt-Beschreibung

Edelstahl-Form-Sockel-Schweißen AISI 304 MSS SP-114 90DEG CL150 90 Grad-Ellbogen



Produktinformation

Produkt-Name Edelstahl-Form-Sockel-Schweißen AISI 304 MSS SP-114 90DEG CL150 90 Grad-Ellbogen
Passende Art Ellbogen des Sockel-Schweißens-90O
Maße MSS SP-114: 2018
Größen-Strecke 1/8" bis 4"
Druck-Klasse Klasse 150
Materialien AISI 304/L



Standard u. Materialien: AISI 304/L

Das SAE/ANSI 304 (AISI 304) ist die am häufigsten verfügbare und benutzte Art des Edelstahls. Es gekennzeichnet auch als Edelstahl 18/8, Edelstahl A2 (gemäß der ISO 3506) oder 304S15 (gemäß des britischen Standards). Dieses ist eine Austenitchromnickellegierung, die praktisch bedeutet, dass sie eine sehr hohe Korrosionsbeständigkeit hat. Es ist auch antimagnetisch und kann nicht durch Wärmebehandlung verhärtet werden. Da AISI 304 extrem ätzender Umwelt widerstehen kann und geformt werden kann, maschinell bearbeitetes und geschweißtes verhältnismäßig einfaches, ist es für eine breite Palette von Anwendungen sehr populär.



Chemische Zusammensetzung AISI 304/L (%)

Grad C, maximal Cr Mangan, maximal Ni P, maximal S, maximal Si, maximal
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Mechanische Eigenschaften AISI 304/L

Mechanische Eigenschaften 304 304L
Härte, Knoop 138 158
Härte, Rockwell B 70 82
Härte, Vickers 129 159
Dehnfestigkeit, entscheidend MPa 505 MPa 564
Dehnfestigkeit, Ertrag MPa 215 MPa 210
Bruchdehnung 70% 58%
Elastizitätsmodul 193~200 GPa 193~200 GPa
Charpy-Auswirkung 325 J 216J



SP-114 bemisst von geworfenem Sockel-Schweißen der Klassen-150 die 45/90 Grad-Ellbögen, das T-Stück und die Kreuze. (in den Zoll)

90DEG CL150 Sockel-Schweißens-Ellbogen der Edelstahl-Form-Installations-AISI 304L 0



NPS Mitte-zu-Endellbögen, -t-Stücke u. -kreuze Ellbögen des Mitte-zu-Ende45O Sockel Bohrung (Min.-)/(Maximum) Sockel-Tiefe (B) (Min.) Metallstärke (A) Äußerer Band-Durchmesser (Min.) Volle Kopplungslänge (Min.) Kappen-Höhe (Min.) Flache Spitzenkappen-Stärke (Min.)
C SB Sd G H W P G1
⅛ 0,81 0,69 0.420/0.440 0,32 0,09 0,75 1,00 0,68 0,09
¼ 0,81 0,69 0.555/0.575 0,32 0,09 0,84 1,00 0,68 0,09
⅜ 0,93 0,81 0.690/0.710 0,32 0,10 1,01 1,12 0,81 0,10
½ 1,12 0,87 0.855/0.875 0,32 0,10 1,20 1,38 0,93 0,12
¾ 1,31 1,00 1.065/1.085 0,37 0,12 1,46 1,50 1,06 0,13
1 1,50 1,12 1.330/1.350 0,44 0,13 1,77 1,62 1,31 0,15
1 ¼ 1,75 1,31 1.675/1.695 0,50 0,14 2,15 2,00 1,62 0,17
1 ½ 1,93 1,43 1.915/1.935 0,50 0,15 2,43 2,12 1,62 0,19
2 2,25 1,68 2.406/2.426 0,56 0,17 2,96 2,50 1,75 0,22
½ 2 2,68 1,93 2.906/2.931 0,56 0,21 3,31 2,87 2,00 0,25
3 3,06 2,18 3.535/3.560 0,56 0,23 4,00 3,18 2,25 0,29
4 3,81 2,62 4.545/4.570 0,69 0,26 5,06 3,68 2,50 0,36


ANMERKUNGEN:

  1. Muster sind entworfen, um die Castings der Metallstärke zu produzieren gegeben in der Tabelle. Metallstärke an keiner Stelle ist- kleiner als 90% von den Werten, die in der Tabelle gegeben werden.
  2. Die Länge des Fadens verlängert möglicherweise über der Breite des Bandes hinaus. Jedoch muss minimale Metallstärke (g) am Ende des Fadens aufrechterhalten werden.
  3. Rippen werden gemäß Abschnitts 9. die Erlaubnis gehabt. Die anwendbaren „externen“ unterbrochenen Linien in den Zeichnungen oben zeigen an, wo Rippen erlaubt werden.





Umbauten:

Geworfene Fitting,

SS,

die Installationen plombieren
