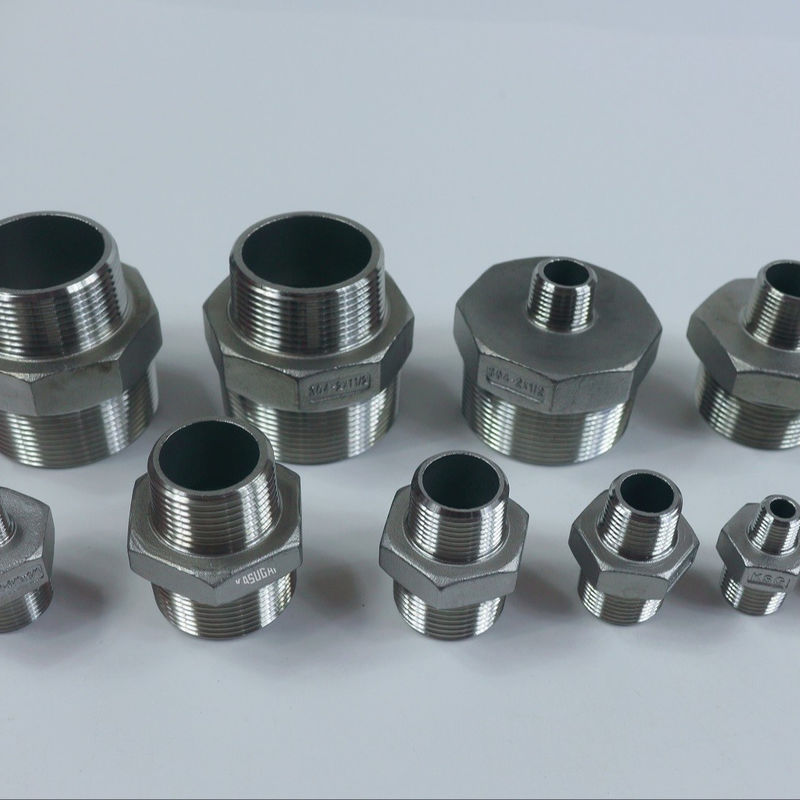

Edelstahl-Form verlegter Hexen-Kopf-Reduziernippel ASTM A351 MSS SP-114 CL150
Produktinformation
| Produkt-Name |
Edelstahl-Form verlegter Hexen-Kopf-Reduziernippel ASTM A351 MSS SP-114 CL150 |
| Faden-Arten |
ASME B1.20.1 (NPT) |
| Maße |
MSS SP-114-2018 |
| Größen-Strecke |
1/4" bis 4" |
| Druck-Klasse |
Klasse 150 NPT |
| Materialien |
ASTM A351 |
Standards u. Materialien: ASTM A351 CF8 und CF8M
ASTM A351 CF8 und CF8M sind Austenitedelstahl, weisen gute Stärke und Duktilität auf. CF8/CF8M werden weit in der Pumpe und im Ventil, Marinesoldat angewendet, die verarbeitende Chemikalie, Lebensmittelverarbeitungsverarbeitungsindustrien, soll CF8 auch in Kern- und in den Rüstungsindustrien angewendet werden.
ASTM A351 CF8/CF8M Chemical Composition (%)
| Grad |
C |
Mangan |
Cr |
MO |
Ni |
F.E. |
Cu |
| CF8 |
0-0.08 |
0-1.5 |
18-21 |
0-0.5 |
9-11 |
Bal |
0.00-0.00 |
| CF8M |
0-0.08 |
0-1.5 |
18-21 |
2-3 |
9-12 |
Bal |
0.00-0.00 |
ASTM A351 CF8/CF8M Mechanical Properties
| Grad |
Dehnfestigkeit
(ksi)
|
Streckgrenze
(ksi)
|
Verlängerung
(%)
|
Härte
(Brinell)
|
| CF8 |
0.00-70 |
30 |
35 |
134-196 |
| CF8M |
0.00-70 |
30 |
30 |
146-212 |
MSS SP-114 bemisst von Faden-Hexen-Kopf-Reduziernippeln der Klassen-150 geworfenen (Zoll)
| NPS |
Gewindelänge (Min.) |
Gewindelänge (Min.) |
Länge der Hexe. (Min.) |
Länge der Hexe. (Min.) |
Nominale flache Breite |
Nennbreite über Ebenen (B) |
Bohrungs-Durchmesser (Maximum) |
Bohrungs-Durchmesser (Maximum) |
Metallstärke (Min.) |
Metallstärke (Min.) |
| |
A1 |
A2 |
L1 |
L2 |
B |
C |
D1 |
D2 |
G1 |
G2 |
| ¼ × ⅛ |
0,46 |
0,31 |
0,53 |
0,37 |
0,25 |
5/8 |
0,36 |
0,27 |
0,21 |
0,16 |
| ⅜ × ⅛ |
0,47 |
0,31 |
0,54 |
0,37 |
0,31 |
11/16(A) |
0,49 |
0,27 |
0,21 |
0,16 |
| ⅜ × ¼ |
0,47 |
0,46 |
0,54 |
0,53 |
0,31 |
11/16(A) |
0,49 |
0,36 |
0,21 |
0,21 |
| ½ × ⅛ |
0,61 |
0,31 |
0,69 |
0,37 |
0,31 |
7/8 |
0,62 |
0,27 |
0,25 |
0,16 |
| ½ × ¼ |
0,61 |
0,46 |
0,69 |
0,53 |
0,31 |
7/8 |
0,62 |
0,36 |
0,25 |
0,21 |
| ½ × ⅜ |
0,61 |
0,47 |
0,69 |
0,54 |
0,31 |
7/8 |
0,62 |
0,49 |
0,25 |
0,21 |
| ¾ × ⅛ |
0,62 |
0,31 |
0,70 |
0,37 |
0,38 |
1 1/16(A) |
0,82 |
0,27 |
0,26 |
0,16 |
| ¾ × ¼ |
0,62 |
0,46 |
0,70 |
0,53 |
0,38 |
1 1/16(A) |
0,82 |
0,36 |
0,26 |
0,21 |
| ¾ × ⅜ |
0,62 |
0,47 |
0,70 |
0,54 |
0,38 |
1 1/16(A) |
0,82 |
0,49 |
0,26 |
0,21 |
| ¾ × ½ |
0,62 |
0,61 |
0,70 |
0,69 |
0,38 |
1 1/16(A) |
0,82 |
0,62 |
0,26 |
0,25 |
| 1 × ⅛ |
0,77 |
0,31 |
0,86 |
0,37 |
0,38 |
1 3/8 |
1,05 |
0,27 |
0,30 |
0,16 |
| 1 × ¼ |
0,77 |
0,46 |
0,86 |
0,53 |
0,38 |
1 3/8 |
1,05 |
0,36 |
0,30 |
0,21 |
| 1 × ⅜ |
0,77 |
0,47 |
0,86 |
0,54 |
0,38 |
1 3/8 |
1,05 |
0,49 |
0,30 |
0,21 |
| 1 × ½ |
0,77 |
0,61 |
0,86 |
0,69 |
0,38 |
1 3/8 |
1,05 |
0,62 |
0,30 |
0,25 |
| 1 × ¾ |
0,77 |
0,62 |
0,86 |
0,70 |
0,38 |
1 3/8 |
1,05 |
0,82 |
0,30 |
0,26 |
| 1 ¼ × ¼ |
0,80 |
0,46 |
0,89 |
0,53 |
0,56 |
1 3/4 |
1,38 |
0,36 |
0,32 |
0,21 |
| 1 ¼ × ⅜ |
0,80 |
0,47 |
0,89 |
0,54 |
0,56 |
1 3/4 |
1,38 |
0,49 |
0,32 |
0,21 |
| 1 ¼ × ½ |
0,80 |
0,61 |
0,89 |
0,69 |
0,56 |
1 3/4 |
1,38 |
0,62 |
0,32 |
0,25 |
| 1 ¼ × ¾ |
0,80 |
0,62 |
0,89 |
0,70 |
0,56 |
1 3/4 |
1,38 |
0,82 |
0,32 |
0,26 |
| 1 ¼ ×1 |
0,80 |
0,77 |
0,89 |
0,86 |
0,56 |
1 3/4 |
1,38 |
1,05 |
0,32 |
0,30 |
| 1 ½ × ¼ |
0,81 |
0,46 |
0,90 |
0,53 |
0,62 |
2 |
1,61 |
0,36 |
0,33 |
0,21 |
| 1 ½ × ⅜ |
0,81 |
0,47 |
0,90 |
0,54 |
0,62 |
2 |
1,61 |
0,49 |
0,33 |
0,21 |
| 1 ½ × ½ |
0,81 |
0,61 |
0,90 |
0,69 |
0,62 |
2 |
1,61 |
0,62 |
0,33 |
0,25 |
| 1 ½ × ¾ |
0,81 |
0,62 |
0,90 |
0,70 |
0,62 |
2 |
1,61 |
0,82 |
0,33 |
0,26 |
| 1 ½ ×1 |
0,81 |
0,77 |
0,90 |
0,86 |
0,62 |
2 |
1,61 |
1,05 |
0,33 |
0,30 |
| 1 ½ ×1 ¼ |
0,81 |
0,80 |
0,90 |
0,89 |
0,62 |
2 |
1,61 |
1,38 |
0,33 |
0,32 |
| 2 × ¼ |
0,84 |
0,46 |
0,93 |
0,53 |
0,69 |
2 1/2 |
2,06 |
0,36 |
0,35 |
0,21 |
| 2 × ⅜ |
0,84 |
0,47 |
0,93 |
0,54 |
0,69 |
2 1/2 |
2,06 |
0,49 |
0,35 |
0,21 |
| 2 × ½ |
0,84 |
0,61 |
0,93 |
0,69 |
0,69 |
2 1/2 |
2,06 |
0,62 |
0,35 |
0,25 |
| 2 × ¾ |
0,84 |
0,62 |
0,93 |
0,70 |
0,69 |
2 1/2 |
2,06 |
0,82 |
0,35 |
0,26 |
| 2 ×1 |
0,84 |
0,77 |
0,93 |
0,86 |
0,69 |
2 1/2 |
2,06 |
1,05 |
0,35 |
0,30 |
| ¼ 2 ×1 |
0,84 |
0,80 |
0,93 |
0,89 |
0,69 |
2 1/2 |
2,06 |
1,38 |
0,35 |
0,32 |
| ½ 2 ×1 |
0,84 |
0,81 |
0,93 |
0,90 |
0,69 |
2 1/2 |
2,06 |
1,61 |
0,35 |
0,33 |
| 2 ½ × ½ |
1,27 |
0,61 |
1,35 |
0,69 |
0,75 |
3 |
2,47 |
0,62 |
0,46 |
0,25 |
| 2 ½ × ¾ |
1,27 |
0,62 |
1,35 |
0,70 |
0,75 |
3 |
2,47 |
0,82 |
0,46 |
0,26 |
| 2 ½ ×1 |
1,27 |
0,77 |
1,35 |
0,86 |
0,75 |
3 |
2,47 |
1,05 |
0,46 |
0,30 |
| 2 ½ ×1 ¼ |
1,27 |
0,80 |
1,35 |
0,89 |
0,75 |
3 |
2,47 |
1,38 |
0,46 |
0,32 |
| 2 ½ ×1 ½ |
1,27 |
0,81 |
1,35 |
0,90 |
0,75 |
3 |
2,47 |
1,61 |
0,46 |
0,33 |
| 2 ½ ×2 |
1,27 |
0,84 |
1,35 |
0,93 |
0,75 |
3 |
2,47 |
2,06 |
0,46 |
0,35 |
| 3 × ½ |
1,33 |
0,61 |
1,42 |
0,69 |
0,81 |
3 1/2 |
3,06 |
0,62 |
0,49 |
0,25 |
| 3 × ¾ |
1,33 |
0,62 |
1,42 |
0,70 |
0,81 |
3 1/2 |
3,06 |
0,82 |
0,49 |
0,26 |
| 3 ×1 |
1,33 |
0,77 |
1,42 |
0,86 |
0,81 |
3 1/2 |
3,06 |
1,05 |
0,49 |
0,30 |
| ¼ 3 ×1 |
1,33 |
0,80 |
1,42 |
0,89 |
0,81 |
3 1/2 |
3,06 |
1,38 |
0,49 |
0,32 |
| ½ 3 ×1 |
1,33 |
0,81 |
1,42 |
0,90 |
0,81 |
3 1/2 |
3,06 |
1,61 |
0,49 |
0,33 |
| 3 ×2 |
1,33 |
0,84 |
1,42 |
0,93 |
0,81 |
3 1/2 |
3,06 |
2,06 |
0,49 |
0,35 |
| ½ 3 ×2 |
1,33 |
1,27 |
1,42 |
1,35 |
0,81 |
3 1/2 |
3,06 |
2,47 |
0,49 |
0,46 |
| 4 ×1 |
1,43 |
0,77 |
1,52 |
0,86 |
1,00 |
4 5/8 |
4,02 |
1,05 |
0,53 |
0,30 |
| ¼ 4 ×1 |
1,43 |
0,80 |
1,52 |
0,89 |
1,00 |
4 5/8 |
4,02 |
1,38 |
0,53 |
0,32 |
| ½ 4 ×1 |
1,43 |
0,81 |
1,52 |
0,90 |
1,00 |
4 5/8 |
4,02 |
1,61 |
0,53 |
0,33 |
| 4 ×2 |
1,43 |
0,84 |
1,52 |
0,93 |
1,00 |
4 5/8 |
4,02 |
2,06 |
0,53 |
0,35 |
| ½ 4 ×2 |
1,43 |
1,27 |
1,52 |
1,35 |
1,00 |
4 5/8 |
4,02 |
2,47 |
0,53 |
0,46 |
| 4 ×3 |
1,43 |
1,33 |
1,52 |
1,42 |
1,00 |
4 5/8 |
4,02 |
3,06 |
0,53 |
0,49 |
