Edelstahl-Hochdruckinstallationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ASTM A182 F316 ASME B16.11 Hochdruck l Geschmiedeter Straßenwinkel-Kreuzstopfen-Auslassanschluss mit |
| Dokument | Produktbroschüre PDF |

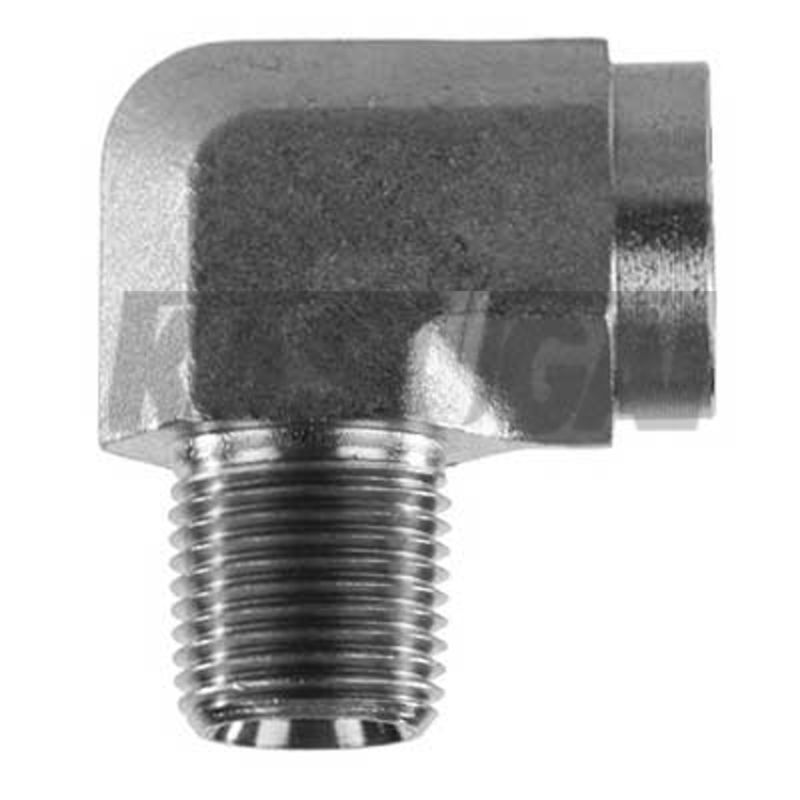

ASTM A182 F316 ASME B16.11 Hochdruck l geschmiedete Giebelstraße Ellenbogen Kreuzstecker Steckdose
Produktinformationen
EineStreckenknochen mit Gewindeist eine Art Rohrverbindung, die zwei Rohre oder Rohrverbindungen mit männlichen und weiblichen Gewinden in einem 90-Grad-Winkel verbindet und häufig in Sanitär- und Rohrleitungen verwendet wird.
·Anwendungen: Häufig in Sanitäranlagen, Wasserleitungen, Gasleitungen und anderen Anwendungen verwendet, bei denen Gewindeverbindungen bevorzugt werden.
·Vorteile:
o Einfache Installation: Durch die Gewindeverbindungen kann ohne Schweißen schnell und einfach installiert werden.
o Vielseitigkeit: Geeignet für eine Vielzahl von Rohrleitungen und Anwendungen.
o Raumeffizienz: Die 90-Grad-Bekehrung hilft, in engen Räumen oder Bereichen mit begrenztem Freiraum zu navigieren.
| Produktbezeichnung | ASTM A182 F316 ASME B16.11 Hochdruck l geschmiedete Giebelstraße Ellenbogen Kreuzstecker Steckdose |
| Garntypen | ASME B1.20.1 (NPT) |
| Abmessungen | ASME B16.11 |
| Größenbereich | 1/8 ̊ bis 2 ̊ |
| Druckklasse | Klasse 3000 6000 |
| Normen | ASTM A182 F316/L |
Normen und Materialien: ASTM A182 F316/F316L
Edelstahl 316/ 316L-Flanzen haben aufgrund der Zugabe von Molybdän eine verbesserte Beständigkeit gegen die Korrosion in Chloridumgebungen.Nach ASME B16.5 und ASME B16.47, SS 316/ 316L Flansche können aus Schmieden der ASTM A182-Klasse F316 oder F316L, Gusswaren der ASTM A351-Klasse CF8M oder CF3M und Platten der ASTM A240-Klasse 316 oder 316L hergestellt werden.
ASTM A182 F316/F316L Chemische Zusammensetzung (%)
| Zulassung | C, max. | Mn, max. | P, max. | S, max. | Ja, max. | Ni | Die | - Das ist Mo. | N, max. |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 bis 14.0 | 16.0 bis 18.0 | 2.00 bis 3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 bis 15.0 | 16.0 bis 18.0 | 2.00 bis 3.00 | 0.10 |
ASTM A182 F316/F316L mechanische Eigenschaften
| Zulassung |
Zugfestigkeit, min (MPa) |
Leistung, min (MPa) |
Verlängerung in 2 Zoll, min. (%) |
Reduzierung der Fläche, min (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Abmessungen von ASME B16.11-Gewinde-Straßen Ellenbogen (mm)
ASME B16.11 Straßenelle mit einem Ende MNPT und dem anderen Ende FNPT
| NPS | Eine | J | H | G1 | G2 | B | L2 | L | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| Ein Viertel. | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| Ein halbes Zoll. | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4 Zoll. | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1 " | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1-1/4" | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1 bis 2 Zoll. | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Allgemeine AnmerkungAlle Abmessungen sind in Millimeter
Anmerkungen:Mitte bis weibliches Ende der Straßenecke;B:Mindestlänge des perfekten Garns;G1Mindestwandstärke;G2Mindestwanddicken;H:Außendurchmesser des Bandes;- Was ist los?Mitte bis Ende der Straßenecke;- Ich weiß nicht.Mindestlänge des Mahlfaden;L2Wirkliche Länge des äußeren Garns;
