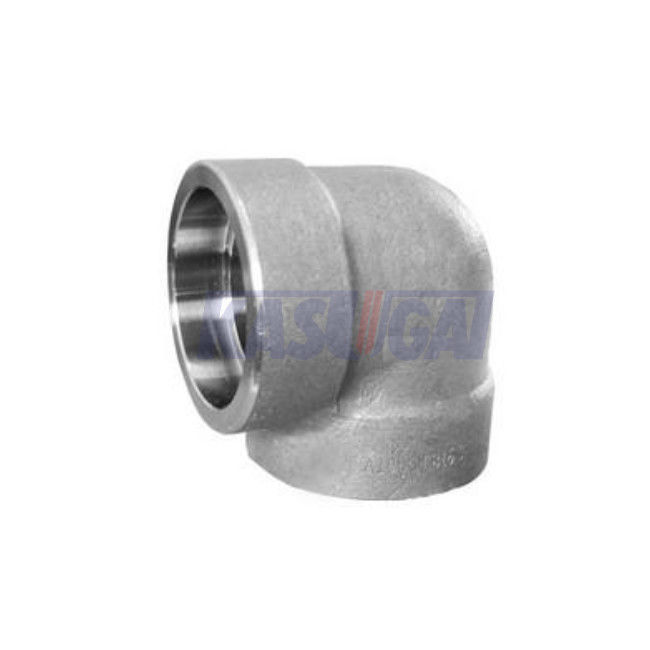

Edelstahl-Hochdrucksockel-Schweißung ASME B16.11 u. verlegter 90° Ellbogen
Produktinformation
| Produkt-Name | Edelstahl-Hochdrucksockel-Schweißung ASME B16.11 u. verlegter 90° Ellbogen |
| Größen-Strecke | 1/8" bis 4" |
| Standards |
ANSI/ASMEB B1.20.1 (Faden-Art) ASME B16.11 |
| Passende Art | Ellbogen des Sockel-Schweißens-(Schalter) 90°, verlegter (THD) 90° Ellbogen |
| Druck-Klasse |
Gewindestutzen: 2000LBS, 3000LBS, 6000LBS Sockel-schweißendes Ende: 3000LBS, 6000LBS, 9000LBS |
| Ende | Galvanisiert, schwarz (Kohlenstoff), legte in Essig ein |
Ellbögen ASME B16.11 90° werden benutzt, um das Rohr oder die Strömungsrichtung zu ändern durch 90 Grad. Sie können mit zwei Enden des Sockelschweißens versorgt werden (Schalter), zwei verlegte Enden (THD) oder ein schweißendes Ende des Sockels und ein Gewindestutzen. Die Ellbögen Schalters 90° sind in Klasse 3000 (Größen von 1/8 ″ zu ″ 4), in Klasse 6000 (Größen von 1/8 ″ zu ″ 2) und in Klasse 9000 verfügbar (Größen von 1/8 ″ zu ″ 2). Die Ellbögen THD 90° sind in Klasse 2000, in Klasse 3000 und in Klasse 6000 verfügbar (alle in den Größen von 1/8 ″ zu ″ 4).
Maße von ASME B16.11 Ellbogen Schalters 90° (Millimeter)
| NPS | B Maximum. |
B Min. |
3000# |
6000# |
9000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 | - |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 | - |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 | - |
| 1/2“ | 22,2 | 21,8 | 15,5 | 19,0 | 25,5 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 | 28,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 | 32,0 |
| 1-1/4“ | 43,1 | 42,7 | 27,0 | 32,0 | 35,0 |
| 1-1/2“ | 49,2 | 48,8 | 32,0 | 38,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 | 54,0 |
| 2-1/2“ | 74,4 | 73,9 | 41,0 | - | - |
| 3" | 90,3 | 89,8 | 57,0 | - | - |
| 4" | 115,7 | 115,2 | 66,5 | - | - |
| NPS | G 3000# Min. |
G 6000# Min. |
G 9000# Min. |
J Min. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| 1/2“ | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4“ | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2“ | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2“ | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D Maximum. |
D Min. |
D Maximum. |
D Min. |
D Maximum. |
D Min. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2“ | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4“ | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2“ | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2“ | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C Maximum. |
C Min. |
C Maximum. |
C Min. |
C Maximum. |
C Min. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2“ | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4“ | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2“ | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2“ | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
Allgemeine Anmerkung: alle Maße sind im Millimeter
Anmerkungen: : Mitte-zuunterseite des Sockels; B: Sockelbohrungsdurchmesser; D: bohren Sie Durchmesser des Ellbogens; C: SockelWandstärke; G: KörperWandstärke; J: Sockeltiefe.
Maße von ASME B16.11 verlegten den 90° Ellbogen (Millimeter)
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2“ | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4“ | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2“ | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2“ | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2“ | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4“ | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2“ | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2“ | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
| 4" | 6,55 | 11,18 | 18,67 | 27,7 | 33,0 |
Allgemeine Anmerkung: alle Maße sind im Millimeter
Anmerkung: : Mitte-zuende des verlegten Ellbogens; H: Außendurchmesser des Bandes; G: minimale Wandstärke; B: minimale Länge der perfekten Länge; L2: Länge des nützlichen Fadens.
