Edelstahl-Hochdruckinstallationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ASTM A403 WP304 ASME B16.11 Geschmiedetes SW-Hochdruck-Edelstahl-Muffenschweißkreuz |
| Dokument | Produktbroschüre PDF |

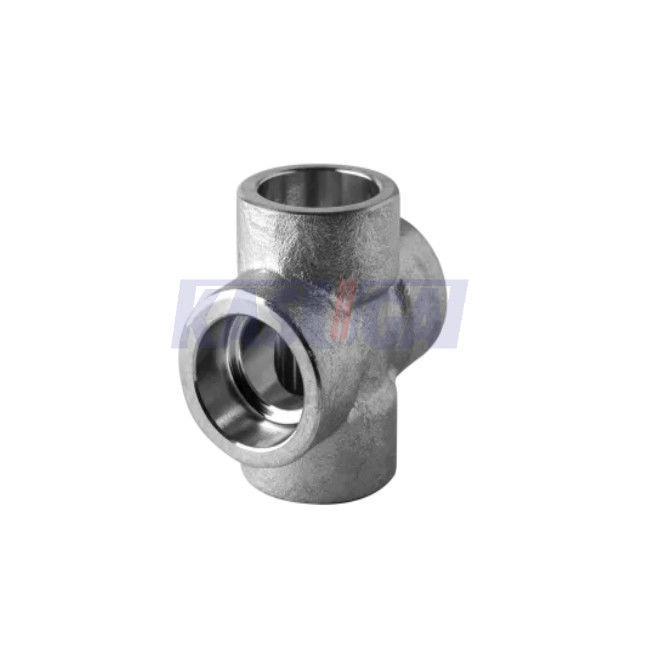

ASTM A403 WP304 ASME B16.11 schmiedete Schalterhochdruckedelstahl-Sockel-Schweißens-Kreuz
Produktinformation
| Produkt-Name | ASTM A403 WP304 ASME B16.11 schmiedete Schalterhochdruckedelstahl-Sockel-Schweißens-Kreuz |
| Größen-Strecke | Maß: 1/8" bis 4" |
| Wandstärke | SCH5, SCH10, SCH20, SCH30, SCH40, GESCHLECHTSKRANKHEIT, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Standards | ASTM A403 |
| Druck-Klasse | 3000 LBS, 6000 LBS, 9000 LBS |
| Herstellungsstandards | ASME B16.11 |
Standards u. Materialien: ASTM A403
Edelstahl-Fitting ASTM A403 bezieht sich das auf Material von geschmiedet und rollte Austenit rostfreie Installationen für Druckrohre. Allgemeine Grade sind WP304/L, WP316/L. Sie können in viele Felder als Maschinenwesen, Energieumwandlungsanlagen etc. benutzt werden.
Chemische Zusammensetzungen ASTM A403 (%)
| Grad A | Zusammensetzung (%) | |||||||||
| Grad WP | UNS-Bezeichnung | C | Mangan | P | S | Si | Ni | Cr | MO | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | |
Anmerkung:
Maße Kreuzes ASME B16.11 des Sockel-Schweißens-(Schalter)
Die Zeichnung von ASME B16.11 schmiedete Kreuz mit Enden des Sockelschweißens (Schalter). : Mitte-zuunterseite des Sockels; B: Sockelbohrungsdurchmesser; C: SockelWandstärke; D: bohren Sie Durchmesser des Kreuzes; G: KörperWandstärke; J: Sockeltiefe.
| NPS | B Maximum. |
B Min. |
3000# |
6000# |
9000# |
| 1/8" | 11,2 | 10,8 | 11,0 | 11,0 | - |
| 1/4" | 14,6 | 14,2 | 11,0 | 13,5 | - |
| 3/8" | 18,0 | 17,6 | 13,5 | 15,5 | - |
| 1/2“ | 22,2 | 21,8 | 15,5 | 19,0 | 25,5 |
| 3/4" | 27,6 | 27,2 | 19,0 | 22,5 | 28,5 |
| 1" | 34,3 | 33,9 | 22,5 | 27,0 | 32,0 |
| 1-1/4“ | 43,1 | 42,7 | 27,0 | 32,0 | 35,0 |
| 1-1/2“ | 49,2 | 48,8 | 32,0 | 38,0 | 38,0 |
| 2" | 61,7 | 61,2 | 38,0 | 41,0 | 54,0 |
| 2-1/2“ | 74,4 | 73,9 | 41,0 | - | - |
| 3" | 90,3 | 89,8 | 57,0 | - | - |
| 4" | 115,7 | 115,2 | 66,5 | - | - |
| NPS | G 3000# Min. |
G 6000# Min. |
G 9000# Min. |
J Min. |
| 1/8" | 2,41 | 3,15 | - | 9,5 |
| 1/4" | 3,02 | 3,68 | - | 9,5 |
| 3/8" | 3,20 | 4,01 | - | 9,5 |
| 1/2“ | 3,73 | 4,78 | 7,47 | 9,5 |
| 3/4" | 3,91 | 5,56 | 7,82 | 12,5 |
| 1" | 4,55 | 6,35 | 9,09 | 12,5 |
| 1-1/4“ | 4,85 | 6,35 | 9,70 | 12,5 |
| 1-1/2“ | 5,08 | 7,14 | 10,15 | 12,5 |
| 2" | 5,54 | 8,74 | 11,07 | 16,0 |
| 2-1/2“ | 7,01 | - | - | 16,0 |
| 3" | 7,62 | - | - | 16,0 |
| 4" | 8,56 | - | - | 19,0 |
| NPS | 3000# | 6000# | 9000# | |||
| D-Maximum. | D-Minute | D maximal | D-Minute | D maximal | D-Minute | |
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2“ | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4“ | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2“ | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2“ | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C-Maximum. | C-Minute | C-Maximum. | C-Minute | C-Maximum. | C-Minute | |
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2“ | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4“ | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2“ | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2“ | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
