Edelstahl-Hochdruckinstallationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A182 F304 ASME B16.11 Gerades Hochdruck-Edelstahl-T-Stück mit geschmiedetem Gewinde (THD). |
| Dokument | Produktbroschüre PDF |

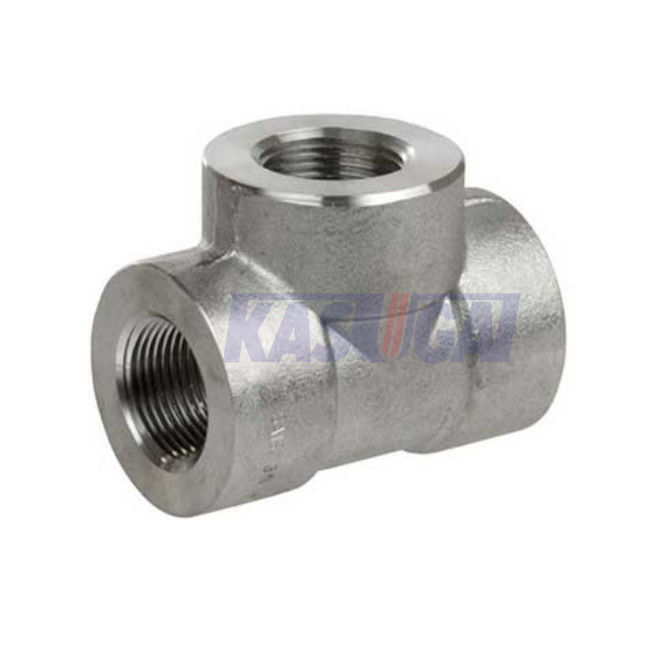

Hochdruckedelstahl ASTM A182 F304 ASME B16.11 schmiedete verlegtes (THD) gerades T-Stück
Produktinformation
| Produkt-Name | Hochdruckedelstahl ASTM A182 F304 ASME B16.11 schmiedete verlegtes (THD) gerades T-Stück |
| Größen-Strecke | 1/8" bis 4" |
| Druck-Klasse | Klasse 2000 3000 6000 |
| Standards | ASTM A182 |
| Art | Verlegtes (THD) gerades T-Stück |
| Maße | ASME B16.11 |
ASME B16.11 schmiedete T-Stück ist eine Dreiwegeinstallation, die benutzt wurde, um Senkrechtbeziehungen zum Rohr herzustellen. Die drei Ausgänge des geschmiedeten T-Stücks werden geliefert möglicherweise mit jedem Ende des Sockelschweißens (Schalter) oder verlegten Ende (THD). Die geschmiedeten T-Stücke können als gerade Art (alle drei Ausgänge sind die gleiche Rohrgröße) oder Verringerung der Art weiter klassifiziert werden (Niederlassungsausgang ist eine kleinere Rohrgröße). ASME B16.11 Schalter-T-Stücke sind in Druckbewertung Klasse 3000, 6000 und 9000 verfügbar; T-Stücke ASME B16.11 THD sind in Druckbewertung Klasse 2000, 3000 und 6000 verfügbar.
Standards u. Materialien: ASTM A182 F304
ASTM A182 F304 ist eine schmiedende Materialanweisung für den Edelstahl mit 304 Graden und wird für herstellende bloße Schmieden oder die gesättigten und maschinell bearbeiteten Produkte für die Anwendungen verwendet, die Service der hohen Temperatur mit einbeziehen.
Chemische Zusammensetzung ASTM A182 F304 (%)
| Grad | C, maximal | Mangan, maximal | P, maximal | S, maximal | Si, maximal | Ni | Cr | N |
| F304 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0~11.0 | 18.0~20.0· | 0,10 |
Mechanische Eigenschaften ASTM A182 F304
| Grad |
Dehnfestigkeit, Minute (MPa) |
Streckgrenze, Minute (MPa) |
Verlängerung in 2inches, Minute (%) |
Reduzierung des Bereichs, Minute (%) |
Härte (HBW) |
| F304 | 515 | 205 | 30 | 50 | ﹍ |
ASME B16.11 bemisst von geschmiedetem geradem T-Stück mit verlegten Enden (THD)
ASME B16.11 schmiedete T-Stück mit Gewindestutzen
| NPS | 2000# |
3000# |
6000# |
H 2000# |
H 3000# |
H 6000# |
| 1/8" | 21 | 21 | 25 | 22 | 22 | 25 |
| 1/4" | 21 | 25 | 28 | 22 | 25 | 33 |
| 3/8" | 25 | 28 | 33 | 25 | 33 | 38 |
| 1/2“ | 28 | 33 | 38 | 33 | 38 | 46 |
| 3/4" | 33 | 38 | 44 | 38 | 46 | 56 |
| 1" | 38 | 44 | 51 | 46 | 56 | 62 |
| 1-1/4“ | 44 | 51 | 60 | 56 | 62 | 75 |
| 1-1/2“ | 51 | 60 | 64 | 62 | 75 | 84 |
| 2" | 60 | 64 | 83 | 75 | 84 | 102 |
| 2-1/2“ | 76 | 83 | 95 | 92 | 102 | 121 |
| 3" | 86 | 95 | 106 | 109 | 121 | 146 |
| 4" | 106 | 114 | 114 | 146 | 152 | 152 |
| NPS | G 2000# |
G 3000# |
G 6000# |
B | L2 |
| 1/8" | 3,18 | 3,18 | 6,35 | 6,4 | 6,7 |
| 1/4" | 3,18 | 3,30 | 6,60 | 8,1 | 10,2 |
| 3/8" | 3,18 | 3,51 | 6,98 | 9,1 | 10,4 |
| 1/2“ | 3,18 | 4,09 | 8,15 | 10,9 | 13,6 |
| 3/4" | 3,18 | 4,32 | 8,53 | 12,7 | 13,9 |
| 1" | 3,68 | 4,98 | 9,93 | 14,7 | 17,3 |
| 1-1/4“ | 3,89 | 5,28 | 10,59 | 17,0 | 18,0 |
| 1-1/2“ | 4,01 | 5,56 | 11,07 | 17,8 | 18,4 |
| 2" | 4,27 | 7,14 | 12,09 | 19,0 | 19,2 |
| 2-1/2“ | 5,61 | 7,65 | 15,29 | 23,6 | 28,9 |
| 3" | 5,99 | 8,84 | 16,64 | 25,9 | 30,5 |
Allgemeine Anmerkung: alle Maße sind im Millimeter
Anmerkung: : Mitte-zuende des T-Stücks; H: Außendurchmesser des Bandes; G: minimale Wandstärke; B: minimale Länge des perfekten Fadens; L2: Nutzlänge des Außengewindes.
