Edelstahl-Hochdruckinstallationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A182 F316 ASME B16.11 Hochdruck-Edelstahl-Vierkantstopfen |
| Dokument | Produktbroschüre PDF |

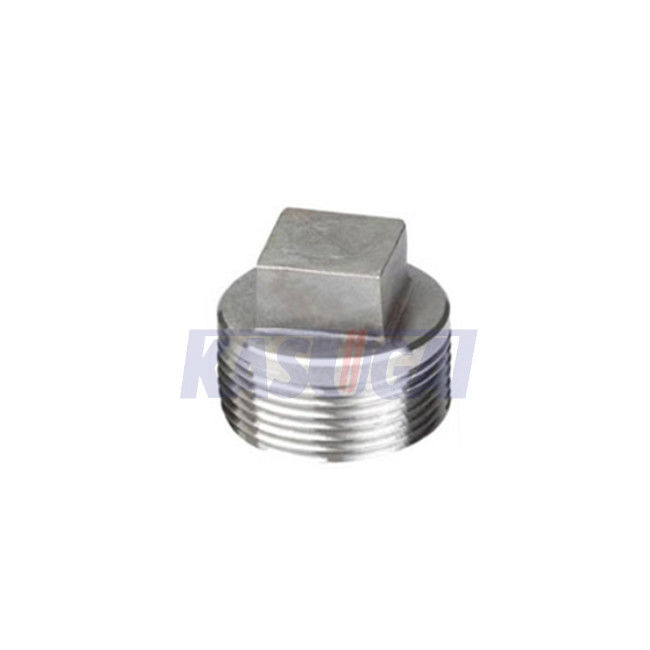

Hochdruckedelstahl-Quadrat-Hauptstecker ASTM A182 F316 ASME B16.11
Produktinformation
| Produkt-Name | Hochdruckedelstahl-Quadrat-Hauptstecker ASTM A182 F316 ASME B16.11 |
| Faden-Arten | ASME B1.20.1 (NPT) |
| Maße | ASME B16.11 |
| Größen-Strecke | 1/8" bis 4" |
| Druck-Klasse | Klasse 3000 6000 9000 |
| Standards | ASTM A182 F316 |
Standards u. Materialien: ASTM A182 F316/F316L
Edelstahl 316/Flansche 316L haben Widerstand zu Lochfraß in der Chlorverbindungsumwelt wegen des Zusatzes des Molybdäns erhöht. Der Buchstabe „L“ bezeichnet kohlenstoffarmen Inhalt. Entsprechend ASME B16.5 und ASME B16.47, Flansche möglicherweise 316L SS 316/werden gemacht von den Schmieden von Grad F316 oder F316L ASTM A182, Castings von Graden CF8M oder CF3M ASTM A351 und Platten von Graden 316 oder 316L ASTM A240.
Flansche 316L SS 316/können in den verschiedenen Arten wie schweißendem Hals, Beleg auf versorgt werden, blind, dem Sockel, der, das Schossgelenk schweißt, verlegt worden, und die Verringerung, etc. flanscht von ASME B16.5 werden zur Verfügung gestellt möglicherweise in Größen 1/2 ″ bis 24 ″ in Klasse 150, 300, 400, 600, 900, 1500, 2500. Flansche von Reihen A ASME B16.47 werden zur Verfügung gestellt möglicherweise in Größen 26 ″ durch ″ 60 in Klasse 150, 300, 400, 600, 900; während Flansche möglicherweise von Reihen B ASME B16.47 werden zur Verfügung gestellt in Größen 26 ″ durch 60 in Klasse 75, 150, 300, 400, 600, 900
Chemische Zusammensetzung ASTM A182 F316/F316L (%)
| Grad | C, maximal | Mangan, maximal | P, maximal | S, maximal | Si, maximal | Ni | Cr | MO | N, maximal |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Mechanische Eigenschaften ASTM A182 F316/F316L
| Grad |
Dehnfestigkeit, Minute (MPa) |
Streckgrenze, Minute (MPa) |
Verlängerung in 2inches, Minute (%) |
Reduzierung des Bereichs, Minute (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Maße des Quadrat-Hauptsteckers ASME B16.11 (Millimeter)
| NPS | Min. Length, A | Min. Square Height, B | Min. Width Flats, C (1) |
| ⅛ | 10 | 6 | 7,15 |
| ¼ | 11 | 6 | 9,55 |
| ⅜ | 13 | 8 | 11,11 |
| ½ | 14 | 10 | 14,29 |
| ¾ | 16 | 11 | 15,88 |
| 1 | 19 | 13 | 20,64 |
| 1¼ | 21 | 14 | 23,81 |
| 1½ | 21 | 16 | 28,58 |
| 2 | 22 | 18 | 53,34 |
| ½ 2 | 27 | 19 | 38,10 |
| 3 | 28 | 21 | 42,86 |
| 4 | 32 | 25 | 63,50 |
Allgemeine Anmerkung: Alle Maße sind in den Millimeter
Anmerkungen:
(1) stellt die angewandte Toleranz des Herstellers sicher, dass Maße US-übliche Werkzeugausstattung passen.
