Edelstahl-Hochdruckinstallationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ASTM A403 WP304 ASME B16.11 Geschmiedetes SW-Hochdruck-Edelstahl-Muffenschweißkreuz |
| Dokument | Produktbroschüre PDF |

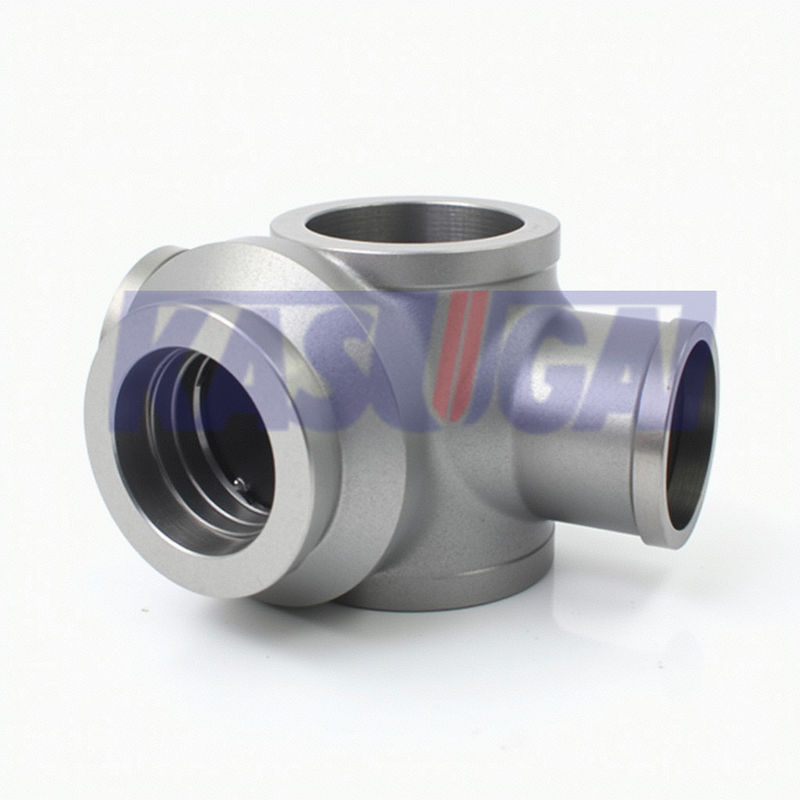

ASTM A403 WP304 ASME B16.11 geschmiedet SW Hochdruck-Rostflächen-Schweißkreuz aus Edelstahl
Produktinformationen
Ein Edelstahl-Steckschweißkreuz ist ein entscheidender Bauteil in Rohrleitungen, der eine sichere und zuverlässige Vier-Wege-Schnittstelle für Rohre in Steckschweißanwendungen bietet,Vor allem in Industriezweigen, in denen Sauberkeit und einfache Montage wichtige Aspekte sind..
EineSchweißkreuz aus Edelstahlist eine Art Rohrverbindung, die einen viereckigen Schnittpunkt für Rohre in einem Steckdose-Schweißsystem bietet.
| Produktbezeichnung | ASTM A403 WP304 ASME B16.11 geschmiedet SW Hochdruck-Rostflächen-Schweißkreuz aus Edelstahl |
| Größenbereich | Abmessungen: 1/8 ′′ bis 4 ′′ |
| Wanddicke | SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| Normen | ASTM A403 |
| Druckklasse | 3000 Pfund, 6000 Pfund, 9000 Pfund |
| Herstellungsnormen | ASME B16.11 |
Normen und Materialien: ASTM A403
ASTM A403 Edelstahl Rohrverbindungen bezieht sich auf das Material von geschmiedeten und gewalzten austenitischen Edelstahlverbindungen für Druckrohre.Sie können in vielen Bereichen eingesetzt werden, wie z. B. in der Maschinenbauindustrie., Energieumwandlungsanlagen usw.
ASTM A403 Chemische Zusammensetzung (%)
| Klasse A | Zusammensetzung (%) | |||||||||
| Stufe WP | UNS-Bezeichnung | C | In | P | S | - Ja. | Ni | Die | - Das ist Mo. | Ti |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Was ist los? | - Was ist los? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Was ist los? | - Was ist los? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Was ist los? | - Was ist los? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Was ist los? |
| Wp321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Was ist los? | |
Anmerkung:
Abmessungen des ASME B16.11-Steckschweißkreuzes (SW)
Die Zeichnung der ASME B16.11 geschmiedetem Kreuz mit Socket-Schweiß (SW) endet.A:Zentrum bis Boden der Steckdose;B:Durchmesser der Steckdose;C:die Wändecke der Steckdose;D:Durchmesser des Kreuzes;G:Körperwandstärke;- Was ist los?Einfachheit der Einleitung.
| NPS | B Maximal. |
B Min. |
Eine 3000# |
Eine 6000# |
Eine 9000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 | - |
| Ein Viertel. | 14.6 | 14.2 | 11.0 | 13.5 | - |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 | - |
| Ein halbes Zoll. | 22.2 | 21.8 | 15.5 | 19.0 | 25.5 |
| 3/4 Zoll. | 27.6 | 27.2 | 19.0 | 22.5 | 28.5 |
| 1 " | 34.3 | 33.9 | 22.5 | 27.0 | 32.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 | 35.0 |
| 1 bis 2 Zoll. | 49.2 | 48.8 | 32.0 | 38.0 | 38.0 |
| 2 " | 61.7 | 61.2 | 38.0 | 41.0 | 54.0 |
| 2 1/2" | 74.4 | 73.9 | 41.0 | - | - |
| 3 " | 90.3 | 89.8 | 57.0 | - | - |
| 4" | 115.7 | 115.2 | 66.5 | - | - |
| NPS | G 3000# Min. |
G 6000# Min. |
G 9000# Min. |
J Min. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| Ein Viertel. | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| Ein halbes Zoll. | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4 Zoll. | 3.91 | 5.56 | 7.82 | 12.5 |
| 1 " | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1 bis 2 Zoll. | 5.08 | 7.14 | 10.15 | 12.5 |
| 2 " | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2" | 7.01 | - | - | 16.0 |
| 3 " | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D max. | D min | D max | D min | D max | D min | |
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| Ein Viertel. | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| Ein halbes Zoll. | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 Zoll. | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1 bis 2 Zoll. | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3 " | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C max. | C min | C max. | C min | C max. | C min | |
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| Ein Viertel. | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| Ein halbes Zoll. | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 Zoll. | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1 bis 2 Zoll. | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3 " | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
