Edelstahl-Hochdruckinstallationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A182 ASME B16.11 Gerades T-Stück aus geschmiedetem Hochdruck-Edelstahl mit Muffenschweißung (SW |
| Dokument | Produktbroschüre PDF |
Einheitliche Anlagen für die Verarbeitung von Schmelzwasser
Produktinformationen
ASTM A182 F304 Einbauteile aus Edelstahlsind hochwertige Rohrverbindungen aus austenitischer Edelstahlstufe F304, die Teil der ASTM-Standardspezifikation A182 für Schmiede- oder Walzlegierungen und Rohrverbindungen, Flansche aus Edelstahl ist,Ventile, und Teile für den Hochtemperaturdienst.

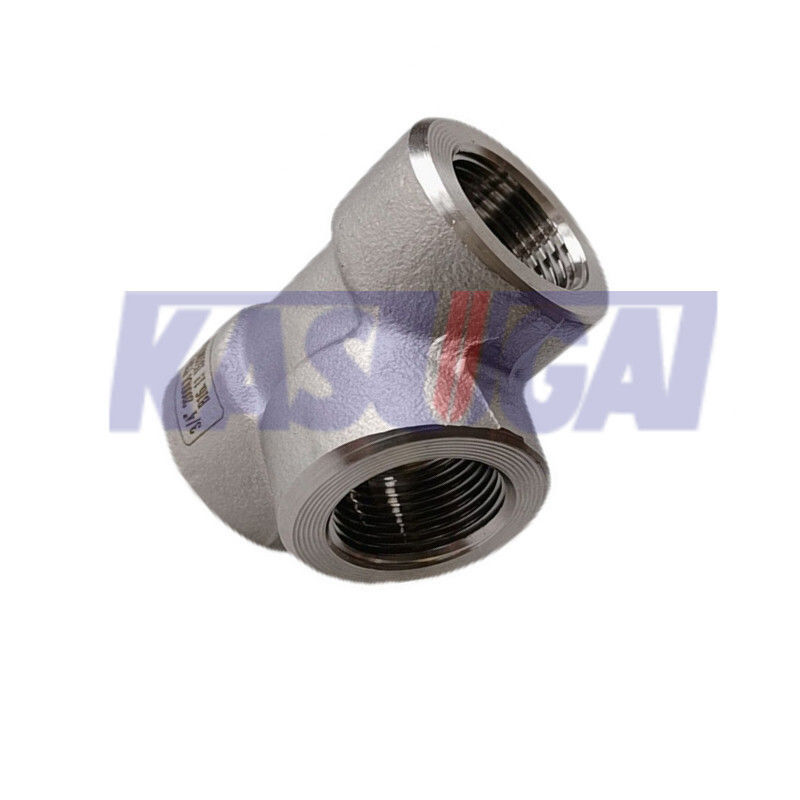

| Produktbezeichnung | ASTM A182 ASME B16.11 Hochdruck-Schmiede-Steckschweiß aus Edelstahl (SW) |
| Größenbereich | 1/8 ̊ bis 4 ̊ |
| Druckklasse | Klasse 3000 6000 9000 |
| Normen | ASTM A182 |
| Typ | Socket Weld (SW) Straight Tee |
| Abmessungen | ASME B16.11 |
Normen und Materialien: ASTM A182 F304
ASTM A182 F304 Edelstahlbefestigungen sind hochwertige Bauteile, die eine hervorragende Korrosionsbeständigkeit, Langlebigkeit,und Zuverlässigkeit in verschiedenen Industriezweigen, in denen für Rohrleitungen Rohrverbindungen aus Edelstahl erforderlich sind.
ASTM A182 F304 Chemische Zusammensetzung (%)
| Zulassung | C, max. | Mn, max. | P, max. | S, max. | Ja, max. | Ni | Die | N |
| F304 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0 bis 11.0 | 18.0 bis 20.0· | 0.10 |
ASTM A182 F304 mechanische Eigenschaften
| Zulassung |
Zugfestigkeit, min (MPa) |
Leistung, min (MPa) |
Verlängerung in 2 Zoll, min. (%) |
Reduzierung der Fläche, min (%) |
Härte (HBW) |
| F304 | 515 | 205 | 30 | 50 | - Was ist los? |
ASME B16.11 Abmessungen von geschmiedeten geraden Tee mit Socket-Schweißenden Enden
ASME B16.11 geschmiedete T-Scheiben mit Schließvorrichtung Enden
| NPS | B Maximal. |
B Min. |
Eine 3000# |
Eine 6000# |
| 1/8" | 11.2 | 10.8 | 11.0 | 11.0 |
| Ein Viertel. | 14.6 | 14.2 | 11.0 | 13.5 |
| 3/8" | 18.0 | 17.6 | 13.5 | 15.5 |
| Ein halbes Zoll. | 22.2 | 21.8 | 15.5 | 19.0 |
| 3/4 Zoll. | 27.6 | 27.2 | 19.0 | 22.5 |
| 1 " | 34.3 | 33.9 | 22.5 | 27.0 |
| 1-1/4" | 43.1 | 42.7 | 27.0 | 32.0 |
| 1 bis 2 Zoll. | 49.2 | 48.8 | 32.0 | 38.0 |
| 2 " | 61.7 | 61.2 | 38.0 | 41.0 |
| 2 1/2" | 74.4 | 73.9 | 41.0 | - |
| 3 " | 90.3 | 89.8 | 57.0 | - |
| 4" | 115.7 | 115.2 | 66.5 | - |
| NPS | G 3000# Min. |
G 6000# Min. |
G 9000# Min. |
J Min. |
| 1/8" | 2.41 | 3.15 | - | 9.5 |
| Ein Viertel. | 3.02 | 3.68 | - | 9.5 |
| 3/8" | 3.20 | 4.01 | - | 9.5 |
| Ein halbes Zoll. | 3.73 | 4.78 | 7.47 | 9.5 |
| 3/4 Zoll. | 3.91 | 5.56 | 7.82 | 12.5 |
| 1 " | 4.55 | 6.35 | 9.09 | 12.5 |
| 1-1/4" | 4.85 | 6.35 | 9.70 | 12.5 |
| 1 bis 2 Zoll. | 5.08 | 7.14 | 10.15 | 12.5 |
| 2 " | 5.54 | 8.74 | 11.07 | 16.0 |
| 2 1/2" | 7.01 | - | - | 16.0 |
| 3 " | 7.62 | - | - | 16.0 |
| 4" | 8.56 | - | - | 19.0 |
| NPS | 3000# | 6000# | 9000# | |||
| D Maximal. |
D Min. |
D Maximal. |
D Min. |
D Maximal. |
D Min. |
|
| 1/8" | 7.6 | 6.1 | 4.8 | 3.2 | - | - |
| Ein Viertel. | 10.0 | 8.5 | 7.1 | 5.6 | - | - |
| 3/8" | 13.3 | 11.8 | 9.9 | 8.4 | - | - |
| Ein halbes Zoll. | 16.6 | 15.0 | 12.5 | 11.0 | 7.2 | 5.6 |
| 3/4 Zoll. | 21.7 | 20.2 | 16.3 | 14.8 | 11.8 | 10.3 |
| 1 " | 27.4 | 25.9 | 21.5 | 19.9 | 16.0 | 14.4 |
| 1-1/4" | 35.8 | 34.3 | 30.2 | 28.7 | 23.5 | 22.2 |
| 1 bis 2 Zoll. | 41.6 | 40.1 | 34.7 | 33.2 | 28.7 | 27.2 |
| 2 " | 53.3 | 51.7 | 43.6 | 42.1 | 38.9 | 37.4 |
| 2 1/2" | 64.2 | 61.2 | - | - | - | - |
| 3 " | 79.4 | 76.4 | - | - | - | - |
| 4" | 103.8 | 100.7 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| C Maximal. |
C Min. |
C Maximal. |
C Min. |
C Maximal. |
C Min. |
|
| 1/8" | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| Ein Viertel. | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 3/8" | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| Ein halbes Zoll. | 4.67 | 4.09 | 5.97 | 5.18 | 9.35 | 8.18 |
| 3/4 Zoll. | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 1 " | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 1-1/4" | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 1 bis 2 Zoll. | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 2 " | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 2 1/2" | 8.76 | 7.67 | - | - | - | - |
| 3 " | 9.52 | 8.30 | - | - | - | - |
| 4" | 10.69 | 9.53 | - | - | - | - |
Allgemeine AnmerkungAlle Abmessungen sind in Millimeter
Anmerkung A:Zentrum bis Ende des Tee;H:Außendurchmesser des Bandes;G:Mindestwandstärke;B:Mindestlänge des perfekten Garns;L2:Wirkliche Länge des äußeren Gewindes.
