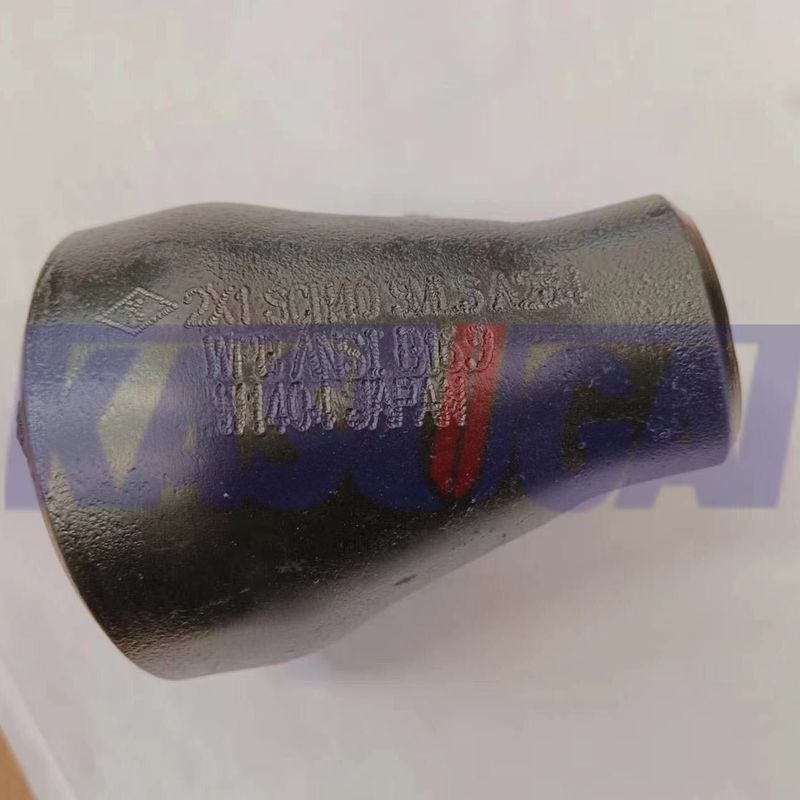

ASTM A234 Gr. WPB ASME B16.9 Exzentrisches Reduzierstück aus Kohlenstoffstahl
ASTM A234 WPB ist die Materialspezifikation für Kohlenstoffstahl-Fittings für Hochtemperatur-Rohrleitungsanwendungen. Diese Norm deckt die Anforderungen an geschmiedete Kohlenstoffstahl- und legierte Stahl-Fittings ab, die für Schweiß-, Gewinde- und Flanschverbindungen geeignet sind.
Ein exzentrisches Reduzierstück ist eine Art Rohrverbindung, die zum Verbinden zweier Rohre mit unterschiedlichen Durchmessern verwendet wird, wobei die Mittellinien der beiden Rohre nicht ausgerichtet sind. Die Exzentrizität ermöglicht einen reibungslosen Übergang zwischen den unterschiedlichen Rohrgrößen bei gleichzeitiger Aufrechterhaltung eines ununterbrochenen Fließwegs.
ASTM A234 WPB B16.9 Exzentrischer Reduzierring
Der STM A234 WPB-Reduzierer wird verwendet, um zwei Rohre unterschiedlicher Größe in einem Rohrsystem zu verbinden. Ein Ende des A234 WPB-Reduzierers entspricht dem Durchmesser des Rohrs mit großem Durchmesser und das andere Ende des konzentrischen Reduzierers A234 entspricht dem Durchmesser des Rohrs mit kleinem Durchmesser.
Merkmale des Exzenterreduzierers
1. Material: Hergestellt aus ASTM A234 WPB Kohlenstoffstahl, der hohe Festigkeit und Korrosionsbeständigkeit bietet.
2. Maßnorm: Hergestellt nach der Maßnorm B16.9, um korrekte Passform und Kompatibilität mit anderen Rohrleitungskomponenten sicherzustellen.
3. Exzentrisches Design: Die versetzten Mittellinien ermöglichen einen reibungslosen Strömungsübergang zwischen unterschiedlichen Rohrgrößen.
4. Schweißen: Geeignet für Schweißverbindungen und sorgt für eine starke und dauerhafte Verbindung.
ASTM A234 WPB B16.9 Konzentrische / exzentrische Reduzierstücke – Abmessungen (mm)
Die Reduzierstücke werden häufig verwendet, wenn die Rohrleitungsplaner den Durchmesser einer geraden Rohrleitung verringern möchten. In ASME B16.9 sind zwei Arten von Standardreduzierstücken verfügbar: Konzentrisch – mit gemeinsamer Mittellinie; Exzentrisches Reduzierstück – mit versetzten Mittellinien.
| NPS | OD L mm Zoll |
OD S mm Zoll |
H mm Zoll |
| 3/4 x 1/2 | 26,7 1,05 |
21.3 0,84 |
38 1,50 |
| 3/4 x 3/8 | 26,7 1,05 |
17.3 0,68 |
38 1,50 |
| 1 x 3/4 | 33.4 1.32 |
26,7 1,05 |
51 2,00 |
| 1 x 1/2 | 33.4 1.32 |
21.3 0,84 |
51 2,00 |
| 1-1/4 x 1 | 42.2 1,66 |
33.4 1.32 |
51 2,00 |
| 1-1/4 x 3/4 | 42.2 1,66 |
26,7 1,05 |
51 2,00 |
| 1-1/4 x 1/2 | 42.2 1,66 |
21.3 0,84 |
51 2,00 |
| 1-1/2 x 1-1/4 | 48,3 1,90 |
42.2 1,66 |
64 2,50 |
| 1-1/2 x 1 | 48,3 1,90 |
33.4 1.32 |
64 2,50 |
| 1-1/2 x 3/4 | 48,3 1,90 |
26,7 1,05 |
64 2,50 |
| 1-1/2 x 1/2 | 48,3 1,90 |
21.3 0,84 |
64 2,50 |
| 2 x 1-1/2 | 60,3 2.38 |
48,3 1,90 |
76 3,00 |
| 2 x 1-1/4 | 60,3 2.38 |
42.2 1,66 |
76 3,00 |
| 2 x 1 | 60,3 2.38 |
33.4 1.32 |
76 3,00 |
| 2 x 3/4 | 60,3 2.38 |
26,7 1,05 |
76 3,00 |
| 2-1/2 x 2 | 73,0 2,88 |
60,3 2.38 |
89 3,50 |
| 2-1/2 x 1-1/2 | 73,0 2,88 |
48,3 1,90 |
89 3,50 |
| 2-1/2 x 1-1/4 | 73,0 2,88 |
42.2 1,66 |
89 3,50 |
| 2-1/2 x 1 | 73,0 2,88 |
33.4 1.32 |
89 3,50 |
| 3 x 2-1/2 | 88,9 3,50 |
73,0 2,88 |
89 3,50 |
| 3 x 2 | 88,9 3,50 |
60,3 2.38 |
89 3,50 |
| 3 x 1-1/2 | 88,9 3,50 |
48,3 1,90 |
89 3,50 |
| 3 x 1-1/4 | 88,9 3,50 |
42.2 1,66 |
89 3,50 |
| 3-1/2 x 3 | 101,6 4,00 |
88,9 3,50 |
102 4,00 |
| 3-1/2 x 2-1/2 | 101,6 4,00 |
73,0 2,88 |
102 4,00 |
| 3-1/2 x 2 | 101,6 4,00 |
60,3 2.38 |
102 4,00 |
| 3-1/2 x 1-1/2 | 101,6 4,00 |
48,3 1,90 |
102 4,00 |
| 3-1/2 x 1-1/4 | 101,6 4,00 |
42.2 1,66 |
102 4,00 |
| 4 x 3-1/2 | 114.3 4,50 |
101,6 4,00 |
102 4,00 |
| 4 x 3 | 114.3 4,50 |
88,9 3,50 |
102 4,00 |
| 4 x 2-1/2 | 114.3 4,50 |
73,0 2,88 |
102 4,00 |
| 4 x 2 | 114.3 4,50 |
60,3 2.38 |
102 4,00 |
| 4 x 1-1/2 | 114.3 4,50 |
48,3 1,90 |
102 4,00 |
| 5 x 4 | 141,3 5,56 |
114.3 4,50 |
127 5,00 |
| 5 x 3-1/2 | 141,3 5,56 |
101,6 4,00 |
127 5,00 |
| 5 x 3 | 141,3 5,56 |
88,9 3,50 |
127 5,00 |
| 5 x 2-1/2 | 141,3 5,56 |
73,0 2,88 |
127 5,00 |
| 5 x 2 | 141,3 5,56 |
60,3 2.38 |
127 5,00 |
| 6 x 5 | 168,3 6,62 |
141,3 5,56 |
140 5,50 |
| 6 x 4 | 168,3 6,62 |
114.3 4,50 |
140 5,50 |
| 6 x 3-1/2 | 168,3 6,62 |
101,6 4,00 |
140 5,50 |
| 6 x 3 | 168,3 6,62 |
88,9 3,50 |
140 5,50 |
| 6 x 2-1/2 | 168,3 6,62 |
73,0 2,88 |
140 5,50 |
| 8 x 6 | 219.1 8,62 |
168,3 6,62 |
152 6.00 |
| 8 x 5 | 219.1 8,62 |
141,3 5,56 |
152 6.00 |
| 8 x 4 | 219.1 8,62 |
114.3 4,50 |
152 6.00 |
| 8 x 3-1/2 | 219.1 8,62 |
101,6 4,00 |
152 6.00 |
| 10 x 8 | 273,0 10,75 |
219.1 8,62 |
178 7.00 |
| 10 x 6 | 273,0 10,75 |
168,3 6,62 |
178 7.00 |
| 10 x 5 | 273,0 10,75 |
141,3 5,56 |
178 7.00 |
| 10 x 4 | 273,0 10,75 |
114.3 4,50 |
178 7.00 |
| 12 x 10 | 323,8 12,75 |
273,0 10,75 |
203 8.00 |
| 12 x 8 | 323,8 12,75 |
219.1 8,62 |
203 8.00 |
| 12 x 6 | 323,8 12,75 |
168,3 6,62 |
203 8.00 |
| 12 x 5 | 323,8 12,75 |
141,3 5,56 |
203 8.00 |
| 14 x 12 | 355,6 14.00 |
323,8 12,75 |
330 13.00 |
| 14 x 10 | 355,6 14.00 |
273,0 10,75 |
330 13.00 |
| 14 x 8 | 355,6 14.00 |
219.1 8,62 |
330 13.00 |
| 14 x 6 | 355,6 14.00 |
168,3 6,62 |
330 13.00 |
| 16 x 14 | 406,4 16.00 |
355,6 14.00 |
356 14.00 |
| 16 x 12 | 406,4 16.00 |
323,8 12,75 |
356 14.00 |
| 16 x 10 | 406,4 16.00 |
273,0 10,75 |
356 14.00 |
| 16 x 8 | 406,4 16.00 |
219.1 8,62 |
356 14.00 |
| 18 x 16 | 457 18.00 |
406,4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355,6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323,8 12,75 |
381 15.00 |
| 18 x 10 | 457 18.00 |
273,0 10,75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 x 16 | 508 20.00 |
406,4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355,6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323,8 12,75 |
508 20.00 |
| 22 x 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 x 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 x 16 | 559 22.00 |
406,4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355,6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 x 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 x 16 | 610 24.00 |
406,4 16.00 |
508 20.00 |
| 26 x 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 x 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 x 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 x 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 x 30 | 813 32,00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32,00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32,00 |
660 26.00 |
610 24.00 |
| 32 x 24 | 813 32,00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34,00 |
813 32,00 |
610 24.00 |
| 34 x 30 | 864 34,00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34,00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34,00 |
610 24.00 |
610 24.00 |
| 36 x 34 | 914 36,00 |
864 34,00 |
610 24.00 |
| 36 x 32 | 914 36,00 |
813 32,00 |
610 24.00 |
| 36 x 30 | 914 36,00 |
762 30.00 |
610 24.00 |
| 36 x 26 | 914 36,00 |
660 26.00 |
610 24.00 |
| 36 x 24 | 914 36,00 |
610 24.00 |
610 24.00 |
| 38 x 36 | 965 38,00 |
914 36,00 |
610 24.00 |
| 38 x 34 | 965 38,00 |
864 34,00 |
610 24.00 |
| 38 x 32 | 965 38,00 |
813 32,00 |
610 24.00 |
| 38 x 30 | 965 38,00 |
762 30.00 |
610 24.00 |
| 38 x 28 | 965 38,00 |
711 28.00 |
610 24.00 |
| 38 x 26 | 965 38,00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40,00 |
965 38,00 |
610 24.00 |
| 40 x 36 | 1016 40,00 |
914 36,00 |
610 24.00 |
| 40 x 34 | 1016 40,00 |
864 34,00 |
610 24.00 |
| 40 x 32 | 1016 40,00 |
813 32,00 |
610 24.00 |
| 40 x 30 | 1016 40,00 |
762 30.00 |
610 24.00 |
| 42 x 40 | 1067 42,00 |
1016 40,00 |
610 24.00 |
| 42 x 38 | 1067 42,00 |
965 38,00 |
610 24.00 |
| 42 x 36 | 1067 42,00 |
914 36,00 |
610 24.00 |
| 42 x 34 | 1067 42,00 |
864 34,00 |
610 24.00 |
| 42 x 32 | 1067 42,00 |
813 32,00 |
610 24.00 |
| 42 x 30 | 1067 42,00 |
711 28.00 |
610 24.00 |
| 44 x 42 | 1118 44,00 |
1067 42,00 |
610 24.00 |
| 44 x 40 | 1118 44,00 |
1016 40,00 |
610 24.00 |
| 44 x 38 | 1118 44,00 |
965 38,00 |
610 24.00 |
| 44 x 36 | 1118 44,00 |
914 36,00 |
610 24.00 |
| 46 x 44 | 1168 46,00 |
1118 44,00 |
711 28.00 |
| 46 x 42 | 1168 46,00 |
1067 42,00 |
711 28.00 |
| 46 x 40 | 1168 46,00 |
1016 40,00 |
711 28.00 |
| 46 x 38 | 1168 46,00 |
965 38,00 |
711 28.00 |
| 48 x 46 | 1219 48,00 |
1168 46,00 |
711 28.00 |
| 48 x 44 | 1219 48,00 |
1118 44,00 |
711 28.00 |
| 48 x 42 | 1219 48,00 |
1067 42,00 |
711 28.00 |
| 48 x 40 | 1219 48,00 |
1016 40,00 |
711 28.00 |
*NPS: Nennweite des Rohrs; AD L: Außendurchmesser an der Abschrägung, großes Ende; AD S: Außendurchmesser an der Abschrägung, kleines Ende; H: Mitte zu Ende.
ASTM A234 WPB CAP Chemische Zusammensetzungen (%)
| Grad | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V | Nr. |
| WPB | ≤0,30 | 0,29–1,60 | ≤0,050 | ≤0,058 | ≥0,10 | ≤0,40 | ≤0,15 | ≤0,40 | ≤0,40 | ≤0,08 | 0,02 |
*Für ASTM A234 Gr. WPB darf das Kohlenstoffäquivalent (CE), basierend auf der Wärmeanalyse und der folgenden Formel, nicht größer als 0,50 sein. CE = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. Die CE-Werte müssen im Testbericht aufgeführt werden.
*ASTM A234 WPB-Fittings aus Stangen oder Platten dürfen maximal 0,35 Kohlenstoff enthalten und solche aus Schmiedestücken dürfen maximal 0,35 Kohlenstoff und maximal 0,35 Silizium enthalten, ohne Minimum.
*Für jede Reduzierung um 0,01 % unter den angegebenen Kohlenstoffhöchstwert ist eine Erhöhung des Mangangehalts um 0,06 % über den angegebenen Höchstwert zulässig, bis zu einem Maximum von 1,65 %.
*Die Summe aus Kupfer, Nickel, Chrom und Molybdän darf 1,00 % nicht überschreiten
