| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | ASTM A105 ASME B16.11 Sechskantstopfen mit Hochdruck-Gewinde (THD) aus Kohlenstoffstahl |
| Dokument | Produktbroschüre PDF |

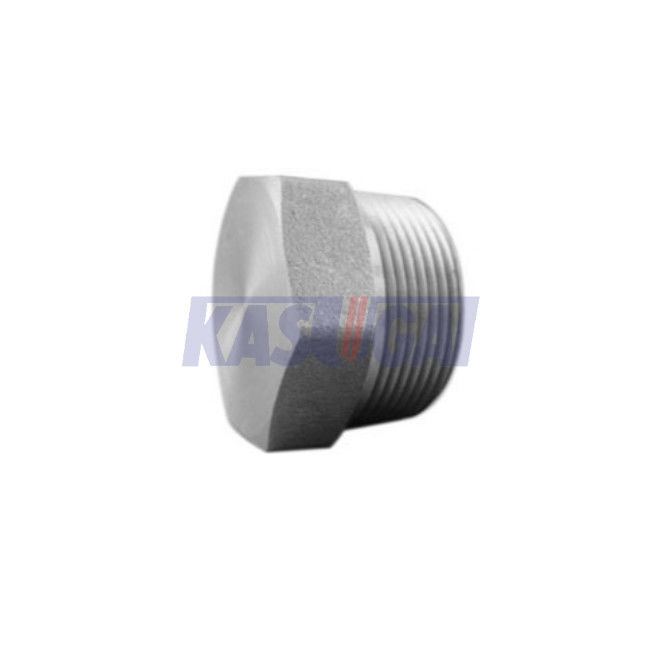

KOHLENSTOFFSTAHL-verlegter Hexen-Kopf-Stecker ASTM A105 ASME B16.11 Hochdruck
Produktinformation
| Produkt-Name | KOHLENSTOFFSTAHL-verlegter (THD) Hexen-Kopf-Stecker ASTM A105 ASME B16.11 Hochdruck |
| Faden-Arten | ASME B1.20.1 (NPT) |
| Maße | ASME B16.11 |
| Größen-Strecke | 1/8" bis 4" |
| Druck-Klasse | Klasse 2000 6000 9000 |
| Standards | ASTM A105 |
Standards u. Materialien: ASTM A105, das passt chemische Zusammensetzung (%)
| Stahlklasse |
C maximal |
Si | Mangan |
P maximal |
S maximal |
Ni maximal |
Cr maximal |
MO maximal |
V maximal |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Maße des Hexen-Kopf-Steckers ASME B16.11 (Millimeter)
| NPS | Min. Length, A | Nennbreite-Ebenen, F (1) | Min. Hex Height, H |
| ⅛ | 10 | 11,11 | 6 |
| ¼ | 11 | 15,88 | 6 |
| ⅜ | 13 | 17,46 | 8 |
| ½ | 14 | 22,23 | 8 |
| ¾ | 16 | 26,99 | 10 |
| 1 | 19 | 34,93 | 10 |
| 1 ¼ | 21 | 44,45 | 14 |
| 1 ½ | 21 | 50,80 | 16 |
| 2 | 22 | 63,50 | 18 |
| ½ 2 | 27 | 76,20 | 19 |
| 3 | 28 | 88,90 | 21 |
| 4 | 32 | 117,48 | 25 |
Allgemeine Anmerkung: Alle Maße sind in den Millimeter
Anmerkungen:
(die 1) angewandte Toleranz des Herstellers stellt sicher, dass Maße US-übliche Werkzeugausstattung passen.
