| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | Kappe ASTM A234 WPB B16.9 |
| Dokument | Produktbroschüre PDF |

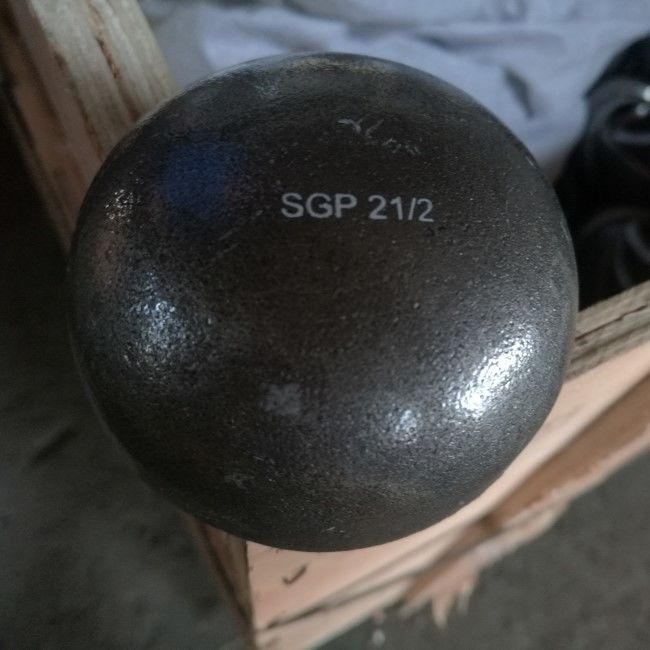

Kohlenstoffstahl-Endstöpsel ASTM A234 Gr. WPB ASME B16.9
Die Kappe ist eine Installation, die versiegelnde Druckbehälter oder Enden von Rohren in einem System vereinfacht. Sie gekennzeichnet auch als Rohrenden, weil eine Kappe ASTM A234 WPB am äußersten Ende eines Rohres benutzt wird. Kappen, wenn sie richtig befestigt werden, liefern eine wasserundurchlässige Dichtung. Während einige Wirtschaftsbereiche diese Installationen benutzen, um Rohre oder Druckbehälter zu versiegeln. Die Rohr-Kappen ASTM A234 WPB auch werden benutzt möglicherweise, um das Vorhandensein von Luftblöcken in den Rohren, besonders in den Linien zu beseitigen, die Wasser tragen. Häufig werden sie benutzt, um die Enden eines Rohres vor dem Erhalten zu schützen verformt oder abgebrochen durch externe Kräfte. Außerdem kann der Gebrauch eines Endstöpsels des Kolben-Schweißens-A234 WPB Schaden von Innengewinden innerhalb des Rohres oder des Rohrs verhindern.
Produktinformation
| Produkt-Name | Kohlenstoffstahl-Endstöpsel ASTM A234 Gr. WPB ASME B16.9 |
| Größen-Strecke | 1/2“ bis 48" |
| Wandstärke | SGP GESCHLECHTSKRANKHEIT SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Standards | ASTM A234 |
| Grad | WPB |
| Herstellungsstandards | ASME B16.9 MSS-SP-43 |
| Beschichtung | Rostfreies schwarzes Öl oder heißes galvanisiertes, transparentes Öl |
Endstöpsel-Maße ASTM A234 WPB B16.9 (Millimeter)
Die Kappe wird benutzt, um ein offenes Ende des Rohres zu versiegeln. Wenn sie Technik leitete, machte die Kappe in Übereinstimmung mit ASME B16.9 wird geschweißt zum Ende und braucht, nicht im Längenmaß des Laufs des Rohres eingeschlossen zu sein.
| NPS | O.D Millimeter Zoll |
E [ANMERKUNG (1)] Millimeter Zoll |
E Millimeter Zoll |
E1 [ANMERKUNG (2)] Millimeter Zoll |
| 1/2 | 21,3 0,84 |
25 1,00 |
4,57 0,18 |
25 1,00 |
| 3/4 | 26,7 1,05 |
25 1,00 |
3,81 0,15 |
25 1,00 |
| 1 | 33,4 1,32 |
38 1,50 |
4,57 0,18 |
38 1,50 |
| 1-1/4 | 42,2 1,66 |
38 1,50 |
4,83 0,19 |
38 1,50 |
| 1-1/2 | 48,3 1,90 |
38 1,50 |
5,08 0,20 |
38 1,50 |
| 2 | 60,3 2,38 |
38 1,50 |
5,59 0,22 |
44 1,75 |
| 2-1/2 | 73,0 2,88 |
38 1,50 |
7,00 0,28 |
51 2,00 |
| 3 | 88,9 3,50 |
51 2,00 |
7,62 0,30 |
64 2,50 |
| 3-1/2 | 101,6 4,00 |
64 2,50 |
8,13 0,32 |
76 3,00 |
| 4 | 114,3 4,50 |
64 2,50 |
8,64 0,34 |
76 3,00 |
| 5 | 141,3 5,56 |
76 3,00 |
9,65 0,38 |
89 3,50 |
| 6 | 168,3 6,62 |
89 3,50 |
10,92 0,43 |
102 4,00 |
| 8 | 219,1 8,62 |
102 4,00 |
12,70 0,50 |
127 5,00 |
| 10 | 273,0 10,75 |
127 5,00 |
12,70 0,50 |
152 6,00 |
| 12 | 323,8 12,75 |
152 6,00 |
12,70 0,50 |
178 7,00 |
| 14 | 355,6 14,00 |
165 6,00 |
12,70 0,50 |
191 7,50 |
| 16 | 406,4 16,00 |
178 7,00 |
12,70 0,50 |
203 8,00 |
| 18 | 457,0 18,00 |
203 8,00 |
12,70 0,50 |
229 9,00 |
| 20 | 508,0 20,00 |
229 9,00 |
12,70 0,50 |
254 10,00 |
| 22 | 559,0 22,00 |
254 10,00 |
12,70 0,50 |
254 10,00 |
| 24 | 610,0 24,00 |
267 10,50 |
12,70 0,50 |
305 12,00 |
| 26 | 660,0 26,00 |
267 10,50 |
… | … |
| 28 | 711,0 28,00 |
267 10,50 |
… | … |
| 30 | 762,0 30,00 |
267 10,50 |
… | … |
| 32 | 813,0 32,00 |
267 10,50 |
… | … |
| 34 | 864,0 34,00 |
267 10,50 |
… | … |
| 36 | 914,0 36,00 |
267 10,50 |
… | … |
| 38 | 965,0 38,00 |
305 12,00 |
… | … |
| 40 | 1016,0 40,00 |
305 12,00 |
… | … |
| 42 | 1067,0 42,00 |
305 12,00 |
… | … |
| 44 | 1118,0 44,00 |
343 13,50 |
… | … |
| 46 | 1168,0 46,00 |
343 13,50 |
… | … |
| 48 | 1219,0 48,00 |
343 13,50 |
… | … |
*NPS: Nominale Rohr-Größe; O.D: Außendurchmesser an der Schrägfläche; E: Länge [ANMERKUNG (1)]; E1: Begrenzung der Wandstärke für Länge; E: Länge [ANMERKUNG (2)].
KAPPE ASTM A234 WPB chemische Zusammensetzungen (%)
| Grad | C | Mangan | P | S | Si | Cr | MO | Ni | Cu | V | Notiz: |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
*For ASTM A234 Gr. WPB, das Kohlenstoffäquivalent (C.E.), basiert auf Hitzeanalyse und der folgenden Formel, ist nicht größer als 0,50. C.E. = C + Mangan/6 + (Cr + MO + V)/5 + (Ni- + Cu)/15. Die C.E.-Werte werden über den Prüfbericht berichtet.
Installationen *ASTM A234 WPB, die von der Stange oder von der Platte hergestellt werden, haben möglicherweise 0,35 maximalen Kohlenstoff und der möglicherweise von den Schmieden machte, 0,35 maximalen Kohlenstoff und 0,35 maximales Silikon ohne Minimum hat.
*For jede Reduzierung von 0,01% unterhalb des spezifizierten Kohlenstoffmaximums, eine Zunahme von 0,06% Mangan über dem spezifizierten Maximum wird, bis zu einem Maximum von 1,65% die Erlaubnis gehabt.
*The Summe Kupfer, Nickel, Chrom und Molybdän übersteigt nicht 1,00%
