Kohlenstoffstahlinstallationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Modellnummer | Gleiches T-Stück ASTM A234 WPB B16.9 |
| Dokument | Produktbroschüre PDF |

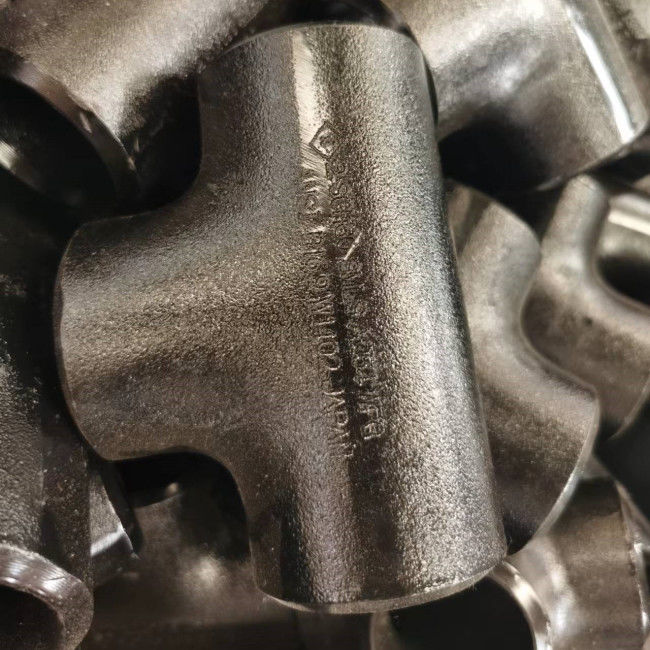

Kohlenstoffstahl-gleiches T-Stück ASTM A234 WPB B16.9
Das T-Stück ASTM A234 WPB sind Kohlenstoffstahl-Rohrt-stücke, die die Kapazität haben, drei Rohre oder andere Installationen anzuschließen.
Produktinformation
| Produkt-Name | Kohlenstoffstahl-gleiches T-Stück ASTM A234 WPB B16.9 |
| Größen-Strecke | 1/2“ bis 48" |
| Wandstärke | Sch20S zu Sch80S |
| Standards |
ASTM A234
|
| Grad | WPB |
| Herstellungsstandards |
ASME B16.9 MSS SP-43 B |
| Beschichtung | Schwarze Zündkapselbeschichtung, heiße eingetauchte Galvanisation, Zinkflockenbeschichtung (Galvanogalvanisation), Rosthemmungsöl oder Lackbeschichtung. |
Gleiche Maße T-Stück ASTM A234 WPB
| NPS (Zoll) | Außerhalb Durchmessers an der Schrägfläche | Mitte-zu-Ende | |
| O.D. | Lauf (c) | Ausgang (M) | |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
Chemische Zusammensetzungen ASTM A234 WPB (%)
| Grad | C | Mangan | P | S | Si | Cr | MO | Ni | Cu | V |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 |
*For ASTM A234 Gr. WPB, das Kohlenstoffäquivalent (C.E.), basiert auf Hitzeanalyse und der folgenden Formel, ist nicht größer als 0,50. C.E. = C + Mangan/6 + (Cr + MO + V)/5 + (Ni- + Cu)/15. Die C.E.-Werte werden über den Prüfbericht berichtet.
Installationen *ASTM A234 WPB, die von der Stange oder von der Platte hergestellt werden, haben möglicherweise 0,35 maximalen Kohlenstoff und der möglicherweise von den Schmieden machte, 0,35 maximalen Kohlenstoff und 0,35 maximales Silikon ohne Minimum hat.
*For jede Reduzierung von 0,01% unterhalb des spezifizierten Kohlenstoffmaximums, eine Zunahme von 0,06% Mangan über dem spezifizierten Maximum wird, bis zu einem Maximum von 1,65% die Erlaubnis gehabt.
*The Summe Kupfer, Nickel, Chrom und Molybdän übersteigt nicht 1,00%
