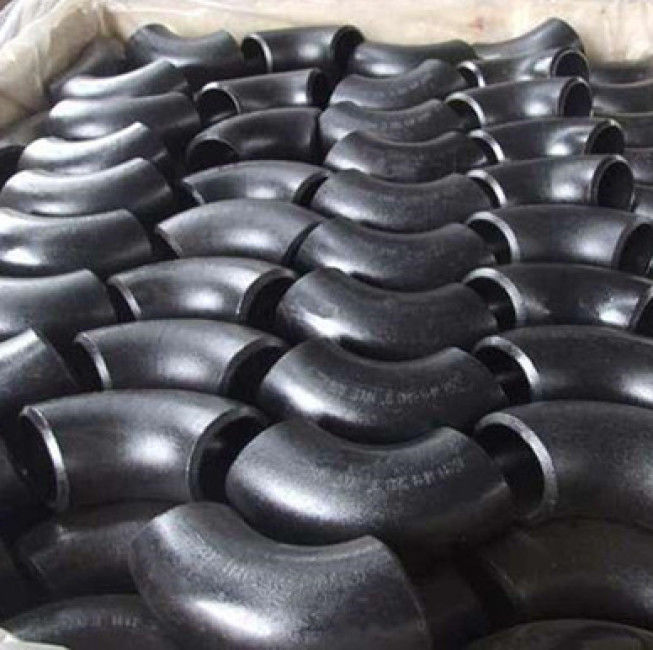

Kohlenstoffstahl-Installations-Kolben-Schweißung A234 WPB 90 Grad-Ellbogen ASME B16.9

Kohlenstoffstahl-Kolben-Schweißen ASTM A234 WPB B16.9 L/R 90 Grad-Ellbogen
Kohlenstoffstahl-Fitting stoßen konnten eine allgemeinste Art der CS-Installation sein verwendet, um Rohr oder Schläuche anzuschließen, um zu ermöglichen, von der Richtung, meistens 90° oder ein Winkel 45° zu ändern, obwohl der 22,5 Grad-Ellbogen-Kohlenstoffstahl zusätzlich in einem friedlichen Rahmen verwendet wird. Kohlenstoffstahlellbögen sind Metallbeschläge, die die Richtung des Rohres auf dem Kohlenstoffstahlrohr ändern. Verbindungen werden verlegt und geschweißt. Geteilt durch Winkel, gibt es 45 ° und 90 ° 180 umfassen ° die allgemein verwendetsten drei, zusätzlich zu anderem Technikbedarf ° auch 60 und anderen anormalen Winkelellbogen. Ellbogenmaterialien sind Roheisen, Edelstahl-, legierterstahl, formbares Eisen, Kohlenstoffstahl, Nichteisenmetalle und Plastik. Die Verbindungen zum Rohr sind: direkte schweißende Flanschverbindung (der allgemeinsten Methode), heiße Schmelzverbindung, electrofusion Verbindung, Schraubenverbindung und Sockelverbindung. Entsprechend dem Produktionsverfahren kann in unterteilt werden: schweißender Ellbogen, Ellbogen stempelnd und und so weiter drücken Ellbogen, werfender Ellbogen. Kohlenstoffstahlellbogen ist eine Art Kohlenstoffstahlfitting.

Kohlenstoffstahlellbogen wird zuerst in seinen Radius Biegung unterteilt, der in lange Radiusellbögen und kurze Radiusellbögen unterteilt werden kann. Der Langradiusellbogen bezieht sich auf seinen Radius des Biegungsgleichgestellten zu 1,5mal der Außendurchmesser des Rohrs, IE R = 1.5D. Ein Kurzradiusellbogen bedeutet, dass sein Radius Biegung dem Außendurchmesser des Rohrs gleich ist, IE R = 1.0D. (D ist der Durchmesser des Ellbogens, und R ist der Radius von Biegung. D kann im Hinblick auf Falten auch ausgedrückt werden.) Wenn es 17 Niveaus abhängig von der Druckbewertung gibt, sind-- die gleichen Standards wie im US-Rohr: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, Geschlechtskrankheit, Sch40, Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, das allgemein verwendetste sind Geschlechtskrankheit und XS. Entsprechend dem Winkel des Ellbogens, gibt es Ellbögen 45°, die 90° Ellbögen und Ellbögen 180°.

Produktinformation


Ellbogen-Maße ASME B16.9 L/R
Der Ellbogen ASME B16.9 wird benutzt, wenn ein Rohr Richtung ändert. Ellbögen können sich oben drehen, drehen sich unten, biegen nach links ab, berichtigen, oder jeder möglicher durchschnittliche Winkel. Der lange Radius (L/R) bezeichnen Ellbögen Ellbögen mit dem Mitte-zuendmaß des Radius 1.5D, der bis 1,5 x NPS in der Zolleinheit entspricht. Die langen Radiusstandardellbögen von ASME B16.9 können als 90° und 45° entsprechend dem Winkel der Flussrichtungsänderung weiter klassifiziert werden.


*NPS: Nominale Rohr-Größe; O.D: Außendurchmesser an der Schrägfläche; : Mitte-zum Ende 90 Grad-Ellbögen;.
