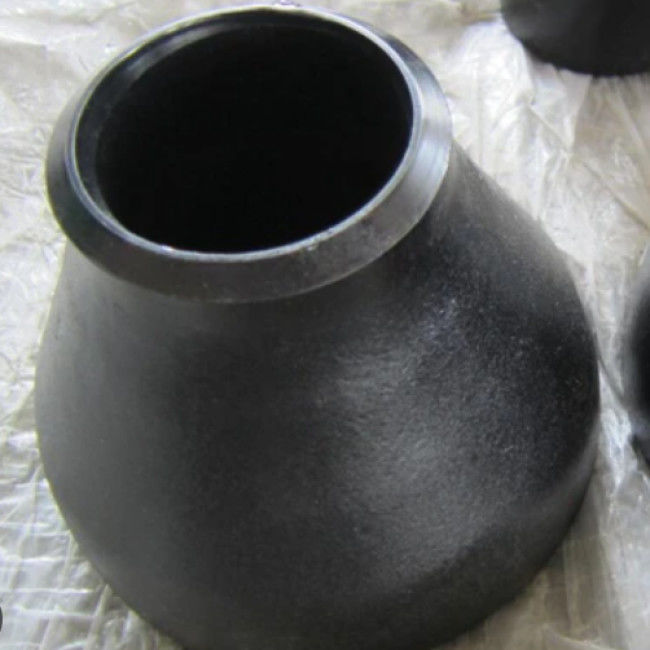

Kohlenstoffstahl-konzentrischer Reduzierer ASTM A234 Gr. WPB ASME B16.9
Reduzierer STMs A234 WPB wird benutzt, um zwei Rohre der unterschiedlichen Größe in einem friedlichen System anzuschließen. Ein Ende des Reduzierers A234 WPB entspricht dem Durchmesser des Rohres des großen Durchmessers und das andere Ende des konzentrischen Reduzierers A234 entspricht dem Durchmesser des Rohres mit kleinem Durchmesser.
Konzentrischer Reduzierer ASTM A234 WPB ist eine Art Reduzierer benutzt in den Rohrleitungssystemen. Er hat eine Kegelform, zum der allmählichen Änderung im Druck eher als eine plötzliche Verschiebung zu erlauben. Diese Eigenschaft des konzentrischen Reduzierers A234 WPB macht es anwendbar in den flüssigen Hochdruckdurchflusssystemen, in denen es ein Risiko des Brechens unter Hochdruck gibt.
Produktinformation
| Produkt-Name |
ASTM A234 WPB B16.9 konzentrischer/Exzenterreduzierer |
| Größen-Strecke |
1/2“ bis 48" |
| Wandstärke |
SGP GESCHLECHTSKRANKHEIT SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Standards |
ASTM A234 |
| Grad |
WPB |
| Herstellungsstandards |
ASME B16.9 MSS-SP-43 |
| Beschichtung |
Rostfreies schwarzes Öl oder heißes galvanisiertes, transparentes Öl |
ASTM A234 WPB B16.9 konzentrische/Exzenterreduzierer-Maße (Millimeter)
Die Reduzierer sind häufig benutzt, wenn die friedlichen Designer den Durchmesser eines geraden Laufs des Rohres verringern möchten. Es gibt zwei Arten von den Standardreduzierern, die in ASME B16.9 verfügbar sind: Konzentrisch – eine gemeinsame Mittellinie haben; Exzenterreduzierer – Mittellinien ausgleichend.
| NPS |
O.D L
Millimeter
Zoll |
O.D S
Millimeter
Zoll |
H
Millimeter
Zoll |
| 3/4 x 1/2 |
26,7
1,05 |
21,3
0,84 |
38
1,50 |
| 3/4 x 3/8 |
26,7
1,05 |
17,3
0,68 |
38
1,50 |
| 1 x 3/4 |
33,4
1,32 |
26,7
1,05 |
51
2,00 |
| 1 x 1/2 |
33,4
1,32 |
21,3
0,84 |
51
2,00 |
| 1-1/4 x 1 |
42,2
1,66 |
33,4
1,32 |
51
2,00 |
| 1-1/4 x 3/4 |
42,2
1,66 |
26,7
1,05 |
51
2,00 |
| 1-1/4 x 1/2 |
42,2
1,66 |
21,3
0,84 |
51
2,00 |
| 1-1/2 x 1-1/4 |
48,3
1,90 |
42,2
1,66 |
64
2,50 |
| 1-1/2 x 1 |
48,3
1,90 |
33,4
1,32 |
64
2,50 |
| 1-1/2 x 3/4 |
48,3
1,90 |
26,7
1,05 |
64
2,50 |
| 1-1/2 x 1/2 |
48,3
1,90 |
21,3
0,84 |
64
2,50 |
| 2 x 1-1/2 |
60,3
2,38 |
48,3
1,90 |
76
3,00 |
| 2 x 1-1/4 |
60,3
2,38 |
42,2
1,66 |
76
3,00 |
| 2 x 1 |
60,3
2,38 |
33,4
1,32 |
76
3,00 |
| 2 x 3/4 |
60,3
2,38 |
26,7
1,05 |
76
3,00 |
| 2-1/2 x 2 |
73,0
2,88 |
60,3
2,38 |
89
3,50 |
| 2-1/2 x 1-1/2 |
73,0
2,88 |
48,3
1,90 |
89
3,50 |
| 2-1/2 x 1-1/4 |
73,0
2,88 |
42,2
1,66 |
89
3,50 |
| 2-1/2 x 1 |
73,0
2,88 |
33,4
1,32 |
89
3,50 |
| 3 x 2-1/2 |
88,9
3,50 |
73,0
2,88 |
89
3,50 |
| 3 x 2 |
88,9
3,50 |
60,3
2,38 |
89
3,50 |
| 3 x 1-1/2 |
88,9
3,50 |
48,3
1,90 |
89
3,50 |
| 3 x 1-1/4 |
88,9
3,50 |
42,2
1,66 |
89
3,50 |
| 3-1/2 x 3 |
101,6
4,00 |
88,9
3,50 |
102
4,00 |
| 3-1/2 x 2-1/2 |
101,6
4,00 |
73,0
2,88 |
102
4,00 |
| 3-1/2 x 2 |
101,6
4,00 |
60,3
2,38 |
102
4,00 |
| 3-1/2 x 1-1/2 |
101,6
4,00 |
48,3
1,90 |
102
4,00 |
| 3-1/2 x 1-1/4 |
101,6
4,00 |
42,2
1,66 |
102
4,00 |
| 4 x 3-1/2 |
114,3
4,50 |
101,6
4,00 |
102
4,00 |
| 4 x 3 |
114,3
4,50 |
88,9
3,50 |
102
4,00 |
| 4 x 2-1/2 |
114,3
4,50 |
73,0
2,88 |
102
4,00 |
| 4 x 2 |
114,3
4,50 |
60,3
2,38 |
102
4,00 |
| 4 x 1-1/2 |
114,3
4,50 |
48,3
1,90 |
102
4,00 |
| 5 x 4 |
141,3
5,56 |
114,3
4,50 |
127
5,00 |
| 5 x 3-1/2 |
141,3
5,56 |
101,6
4,00 |
127
5,00 |
| 5 x 3 |
141,3
5,56 |
88,9
3,50 |
127
5,00 |
| 5 x 2-1/2 |
141,3
5,56 |
73,0
2,88 |
127
5,00 |
| 5 x 2 |
141,3
5,56 |
60,3
2,38 |
127
5,00 |
| 6 x 5 |
168,3
6,62 |
141,3
5,56 |
140
5,50 |
| 6 x 4 |
168,3
6,62 |
114,3
4,50 |
140
5,50 |
| 6 x 3-1/2 |
168,3
6,62 |
101,6
4,00 |
140
5,50 |
| 6 x 3 |
168,3
6,62 |
88,9
3,50 |
140
5,50 |
| 6 x 2-1/2 |
168,3
6,62 |
73,0
2,88 |
140
5,50 |
| 8 x 6 |
219,1
8,62 |
168,3
6,62 |
152
6,00 |
| 8 x 5 |
219,1
8,62 |
141,3
5,56 |
152
6,00 |
| 8 x 4 |
219,1
8,62 |
114,3
4,50 |
152
6,00 |
| 8 x 3-1/2 |
219,1
8,62 |
101,6
4,00 |
152
6,00 |
| 10 x 8 |
273,0
10,75 |
219,1
8,62 |
178
7,00 |
| 10 x 6 |
273,0
10,75 |
168,3
6,62 |
178
7,00 |
| 10 x 5 |
273,0
10,75 |
141,3
5,56 |
178
7,00 |
| 10 x 4 |
273,0
10,75 |
114,3
4,50 |
178
7,00 |
| 12 x 10 |
323,8
12,75 |
273,0
10,75 |
203
8,00 |
| 12 x 8 |
323,8
12,75 |
219,1
8,62 |
203
8,00 |
| 12 x 6 |
323,8
12,75 |
168,3
6,62 |
203
8,00 |
| 12 x 5 |
323,8
12,75 |
141,3
5,56 |
203
8,00 |
| X12 14 |
355,6
14,00 |
323,8
12,75 |
330
13,00 |
| 14 x 10 |
355,6
14,00 |
273,0
10,75 |
330
13,00 |
| 14 x 8 |
355,6
14,00 |
219,1
8,62 |
330
13,00 |
| 14 x 6 |
355,6
14,00 |
168,3
6,62 |
330
13,00 |
| 16 x 14 |
406,4
16,00 |
355,6
14,00 |
356
14,00 |
| X12 16 |
406,4
16,00 |
323,8
12,75 |
356
14,00 |
| 16 x 10 |
406,4
16,00 |
273,0
10,75 |
356
14,00 |
| 16 x 8 |
406,4
16,00 |
219,1
8,62 |
356
14,00 |
| 18 x 16 |
457
18,00 |
406,4
16,00 |
381
15,00 |
| 18 x 14 |
457
18,00 |
355,6
14,00 |
381
15,00 |
| X12 18 |
457
18,00 |
323,8
12,75 |
381
15,00 |
| 18 x 10 |
457
18,00 |
273,0
10,75 |
381
15,00 |
| 20 x 18 |
508
20,00 |
457
18,00 |
508
20,00 |
| 20 x 16 |
508
20,00 |
406,4
16,00 |
508
20,00 |
| 20 x 14 |
508
20,00 |
355,6
14,00 |
508
20,00 |
| X12 20 |
508
20,00 |
323,8
12,75 |
508
20,00 |
| 22 x 20 |
559
22,00 |
508
20,00 |
508
20,00 |
| 22 x 18 |
559
22,00 |
457
18,00 |
508
20,00 |
| 22 x 16 |
559
22,00 |
406,4
16,00 |
508
20,00 |
| 22 x 14 |
559
22,00 |
355,6
14,00 |
508
20,00 |
| 24 x 22 |
610
24,00 |
559
22,00 |
508
20,00 |
| 24 x 20 |
610
24,00 |
508
20,00 |
508
20,00 |
| 24 x 18 |
610
24,00 |
457
18,00 |
508
20,00 |
| 24 x 16 |
610
24,00 |
406,4
16,00 |
508
20,00 |
| 26 x 24 |
660
26,00 |
610
24,00 |
610
24,00 |
| 26 x 22 |
660
26,00 |
559
22,00 |
610
24,00 |
| 26 x 20 |
660
26,00 |
508
20,00 |
610
24,00 |
| 26 x 18 |
660
26,00 |
457
18,00 |
610
24,00 |
| 28 x 26 |
711
28,00 |
660
26,00 |
610
24,00 |
| 28 x 24 |
711
28,00 |
610
24,00 |
610
24,00 |
| 28 x 20 |
711
28,00 |
508
20,00 |
610
24,00 |
| 28 x 18 |
711
28,00 |
457
18,00 |
610
24,00 |
| 30 x 28 |
762
30,00 |
711
28,00 |
610
24,00 |
| 30 x 26 |
762
30,00 |
660
26,00 |
610
24,00 |
| 30 x 24 |
762
30,00 |
610
24,00 |
610
24,00 |
| 30 x 20 |
762
30,00 |
508
20,00 |
610
24,00 |
| 32 x 30 |
813
32,00 |
762
30,00 |
610
24,00 |
| 32 x 28 |
813
32,00 |
711
28,00 |
610
24,00 |
| 32 x 26 |
813
32,00 |
660
26,00 |
610
24,00 |
| 32 x 24 |
813
32,00 |
610
24,00 |
610
24,00 |
| 34 x 32 |
864
34,00 |
813
32,00 |
610
24,00 |
| 34 x 30 |
864
34,00 |
762
30,00 |
610
24,00 |
| 34 x 26 |
864
34,00 |
660
26,00 |
610
24,00 |
| 34 x 24 |
864
34,00 |
610
24,00 |
610
24,00 |
| 36 x 34 |
914
36,00 |
864
34,00 |
610
24,00 |
| 36 x 32 |
914
36,00 |
813
32,00 |
610
24,00 |
| 36 x 30 |
914
36,00 |
762
30,00 |
610
24,00 |
| 36 x 26 |
914
36,00 |
660
26,00 |
610
24,00 |
| 36 x 24 |
914
36,00 |
610
24,00 |
610
24,00 |
| 38 x 36 |
965
38,00 |
914
36,00 |
610
24,00 |
| 38 x 34 |
965
38,00 |
864
34,00 |
610
24,00 |
| 38 x 32 |
965
38,00 |
813
32,00 |
610
24,00 |
| 38 x 30 |
965
38,00 |
762
30,00 |
610
24,00 |
| 38 x 28 |
965
38,00 |
711
28,00 |
610
24,00 |
| 38 x 26 |
965
38,00 |
660
26,00 |
610
24,00 |
| 40 x 38 |
1016
40,00 |
965
38,00 |
610
24,00 |
| 40 x 36 |
1016
40,00 |
914
36,00 |
610
24,00 |
| 40 x 34 |
1016
40,00 |
864
34,00 |
610
24,00 |
| 40 x 32 |
1016
40,00 |
813
32,00 |
610
24,00 |
| 40 x 30 |
1016
40,00 |
762
30,00 |
610
24,00 |
| 42 x 40 |
1067
42,00 |
1016
40,00 |
610
24,00 |
| 42 x 38 |
1067
42,00 |
965
38,00 |
610
24,00 |
| 42 x 36 |
1067
42,00 |
914
36,00 |
610
24,00 |
| 42 x 34 |
1067
42,00 |
864
34,00 |
610
24,00 |
| 42 x 32 |
1067
42,00 |
813
32,00 |
610
24,00 |
| 42 x 30 |
1067
42,00 |
711
28,00 |
610
24,00 |
| 44 x 42 |
1118
44,00 |
1067
42,00 |
610
24,00 |
| 44 x 40 |
1118
44,00 |
1016
40,00 |
610
24,00 |
| 44 x 38 |
1118
44,00 |
965
38,00 |
610
24,00 |
| 44 x 36 |
1118
44,00 |
914
36,00 |
610
24,00 |
| 46 x 44 |
1168
46,00 |
1118
44,00 |
711
28,00 |
| 46 x 42 |
1168
46,00 |
1067
42,00 |
711
28,00 |
| 46 x 40 |
1168
46,00 |
1016
40,00 |
711
28,00 |
| 46 x 38 |
1168
46,00 |
965
38,00 |
711
28,00 |
| 48 x 46 |
1219
48,00 |
1168
46,00 |
711
28,00 |
| 48 x 44 |
1219
48,00 |
1118
44,00 |
711
28,00 |
| 48 x 42 |
1219
48,00 |
1067
42,00 |
711
28,00 |
| 48 x 40 |
1219
48,00 |
1016
40,00 |
711
28,00 |
*NPS: Nominale Rohr-Größe; O.D L: Außendurchmesser an der Schrägfläche, großes Ende; O.D S: Außendurchmesser an der Schrägfläche, kleines Ende; H: Mitte-zu-Ende.
KAPPE ASTM A234 WPB chemische Zusammensetzungen (%)
| Grad |
C |
Mangan |
P |
S |
Si |
Cr |
MO |
Ni |
Cu |
V |
Notiz: |
| WPB |
≤0.30 |
0.29-1.60 |
≤0.050 |
≤0.058 |
≥0.10 |
≤0.40 |
≤0.15 |
≤0.40 |
≤0.40 |
≤0.08 |
0,02 |
*For ASTM A234 Gr. WPB, das Kohlenstoffäquivalent (C.E.), basiert auf Hitzeanalyse und der folgenden Formel, ist nicht größer als 0,50. C.E. = C + Mangan/6 + (Cr + MO + V)/5 + (Ni- + Cu)/15. Die C.E.-Werte werden über den Prüfbericht berichtet.
Installationen *ASTM A234 WPB, die von der Stange oder von der Platte hergestellt werden, haben möglicherweise 0,35 maximalen Kohlenstoff und der möglicherweise von den Schmieden machte, 0,35 maximalen Kohlenstoff und 0,35 maximales Silikon ohne Minimum hat.
*For jede Reduzierung von 0,01% unterhalb des spezifizierten Kohlenstoffmaximums, eine Zunahme von 0,06% Mangan über dem spezifizierten Maximum wird, bis zu einem Maximum von 1,65% die Erlaubnis gehabt.
*The Summe Kupfer, Nickel, Chrom und Molybdän übersteigt nicht 1,00%
