| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | Sockel, der verlegte halbe Koppelung ASME B16.11 schweißt |
| Dokument | Produktbroschüre PDF |

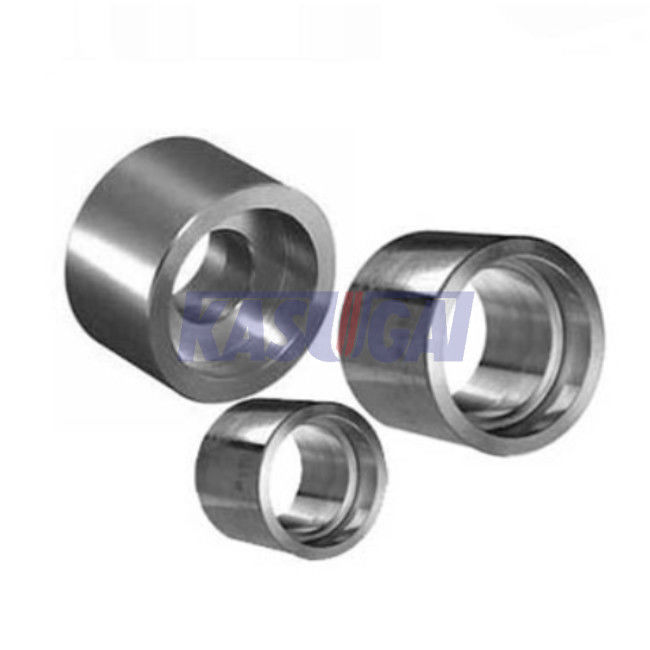

Edelstahl-Hochdrucksockel-Schweißung ASME B16.11 u. verlegte halbe Koppelung
Produktinformation
| Produkt-Name | ASEM B16.11 schmiedete Installations-Hochdruckinstallation |
| Größen-Strecke | 1/8" bis 4" |
| Standards |
ANSI/ASMEB B1.20.1 (Faden-Art) ASME B16.11 |
| Passende Art | Halbe Koppelung des Sockel-Schweißens-(Schalter), verlegte Koppelung der Hälfte-(THD) |
| Druck-Klasse |
Gewindestutzen: 3000LBS, 6000LBS Sockel-schweißendes Ende: 3000LBS, 6000LBS, 9000LBS |
| Ende | Galvanisiert, schwarz (Kohlenstoff), legte in Essig ein |
Die Hälftekoppelung ASME B16.11 ist eine geschmiedete Installation, die hauptsächlich für die Verbindung der geschraubten Klein-bohrung benutzt wird (THD) oder des Rohres der Sockelschweißung (Schalter) an das Großbohrungshaupt-Laufrohr (Titel). Halbe Koppelungen Schalters sind in Klasse 3000, 6000 und 9000 verfügbar. Sie hat normalerweise größere Gesamtlänge als volle Kopplungsgegenstücke Schalters. Verlegte halbe Koppelungen sind in Klasse 3000 und 6000 verfügbar. Seine Gesamtlänge ist Hälfte der verlegten vollen Kopplungsgegenstücke. sind Bau und Funktion einer halben Koppelung zu dem einer vollen Koppelung unterschiedlich. Nur ein Ende wird mit jedem Sockelschweißen oder innerlich verlegten Struktur geliefert. Es gibt zwei allgemeine Methoden, die angewendet werden, um Niederlassungsbeziehungen mit halben Koppelungen herzustellen: (1) steht die halbe Koppelung auf der Außenoberfläche des Rohrtitels still und wird von der Außenseite geschweißt. (2) langweilt sich ein Loch in den Rohrtitel, der genug, um das Od der halben Koppelung anzunehmen groß ist. Die halbe Koppelung wird in das Loch eingefügt und wird dann geschweißt.
Maße von ASME B16.11 halben Koppelungen Schalters (Millimeter)
| NPS | B Maximum. |
B Min. |
J Min. |
F Minute |
| 1/8" | 11,2 | 10,8 | 9,5 | 16,0 |
| 1/4" | 14,6 | 14,2 | 9,5 | 16,0 |
| 3/8" | 18,0 | 17,6 | 9,5 | 17,5 |
| 1/2“ | 22,2 | 21,8 | 9,5 | 22,5 |
| 3/4" | 27,6 | 27,2 | 12,5 | 24,0 |
| 1" | 34,3 | 33,9 | 12,5 | 28,5 |
| 1-1/4“ | 43,1 | 42,7 | 12,5 | 30,0 |
| 1-1/2“ | 49,2 | 48,8 | 12,5 | 32,0 |
| 2" | 61,7 | 61,2 | 16,0 | 41,0 |
| 2-1/2“ | 74,4 | 73,9 | 16,0 | 43,0 |
| 3" | 90,3 | 89,8 | 16,0 | 44,5 |
| 4" | 115,7 | 115,2 | 19,0 | 48,0 |
| NPS | 3000# | 6000# | 9000# | |||
|
C Maximum. |
C Min. |
C Maximum. |
C Min. |
C Maximum. |
C Min. |
|
| 1/8" | 3,18 | 3,18 | 3,96 | 3,43 | - | - |
| 1/4" | 3,78 | 3,30 | 4,60 | 4,01 | - | - |
| 3/8" | 4,01 | 3,50 | 5,03 | 4,37 | - | - |
| 1/2“ | 4,67 | 4,09 | 5,97 | 5,18 | 9,35 | 8,18 |
| 3/4" | 4,90 | 4,27 | 6,96 | 6,04 | 9,78 | 8,56 |
| 1" | 5,69 | 4,98 | 7,92 | 6,93 | 11,38 | 9,96 |
| 1-1/4“ | 6,07 | 5,28 | 7,92 | 6,93 | 12,14 | 10,62 |
| 1-1/2“ | 6,35 | 5,54 | 8,92 | 7,80 | 12,70 | 11,12 |
| 2" | 6,93 | 6,04 | 10,92 | 9,50 | 13,84 | 12,12 |
| 2-1/2“ | 8,76 | 7,67 | - | - | - | - |
| 3" | 9,52 | 8,30 | - | - | - | - |
| 4" | 10,69 | 9,53 | - | - | - | - |
| NPS | 3000# | 6000# | 9000# | |||
| D Maximum. |
D Min. |
D Maximum. |
D Min. |
D Maximum. |
D Min. |
|
| 1/8" | 7,6 | 6,1 | 4,8 | 3,2 | - | - |
| 1/4" | 10,0 | 8,5 | 7,1 | 5,6 | - | - |
| 3/8" | 13,3 | 11,8 | 9,9 | 8,4 | - | - |
| 1/2“ | 16,6 | 15,0 | 12,5 | 11,0 | 7,2 | 5,6 |
| 3/4" | 21,7 | 20,2 | 16,3 | 14,8 | 11,8 | 10,3 |
| 1" | 27,4 | 25,9 | 21,5 | 19,9 | 16,0 | 14,4 |
| 1-1/4“ | 35,8 | 34,3 | 30,2 | 28,7 | 23,5 | 22,2 |
| 1-1/2“ | 41,6 | 40,1 | 34,7 | 33,2 | 28,7 | 27,2 |
| 2" | 53,3 | 51,7 | 43,6 | 42,1 | 38,9 | 37,4 |
| 2-1/2“ | 64,2 | 61,2 | - | - | - | - |
| 3" | 79,4 | 76,4 | - | - | - | - |
| 4" | 103,8 | 100,7 | - | - | - | - |
Allgemeine Anmerkung: alle Maße sind im Millimeter
Anmerkungen: B: Sockelbohrungsdurchmesser; C: SockelWandstärke; D: Bohrungsdurchmesser halber Koppelung Schalters; J: Sockeltiefe; F: Schlaglänge halber Koppelung Schalters
Maße von ASME B16.11 verlegten halbe Koppelungen (Millimeter)
| NPS | B | L2 | D 3000# |
D 6000# |
W/2 |
| 1/8" | 6,4 | 6,7 | 16 | 22 | 16 |
| 1/4" | 8,1 | 10,2 | 19 | 25 | 17,5 |
| 3/8" | 9,1 | 10,4 | 22 | 32 | 24 |
| 1/2“ | 10,9 | 13,6 | 28 | 38 | 24 |
| 3/4" | 12,7 | 13,9 | 35 | 44 | 25,5 |
| 1" | 14,7 | 17,3 | 44 | 57 | 30 |
| 1-1/4“ | 17,0 | 18,0 | 57 | 64 | 33,5 |
| 1-1/2“ | 17,8 | 18,4 | 64 | 76 | 39,5 |
| 2" | 19,0 | 19,2 | 76 | 92 | 43 |
| 2-1/2“ | 23,6 | 28,9 | 92 | 108 | 46 |
| 3" | 25,9 | 30,5 | 108 | 127 | 54 |
| 4" | 27,7 | 33,0 | 140 | 159 | 60,5 |
Allgemeine Anmerkung: alle Maße sind im Millimeter
Anmerkung: B: minimale Länge des perfekten Fadens; L2: Nutzlänge des Außengewindes; D: Außendurchmesser; W/2: Ende ot Endenlänge der verlegten halben Koppelung.
