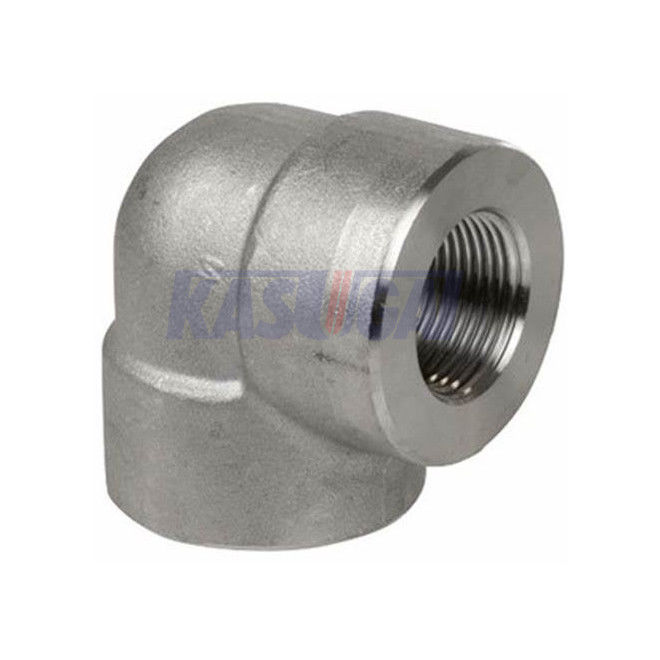

Geschmiedet 90 Grad verlegte Ellbogen
  • Geschmiedet 90 Grad verlegte Ellbogen
Geschmiedet 90 Grad verlegte Ellbogen

Geschmiedet 90 Grad verlegte Ellbogen

Herkunftsort China
Markenname Kasugai
Modellnummer ASTM A420 ASME B16.11 Hochdruckgeschmiedeter Kohlenstoffstahl-Winkel mit 90-Grad-Gewinde (THD).
Dokument Produktbroschüre PDF
Produktdetails
Prouct-Name:
ASTM A420 ASME B16.11 Hochdruckgeschmiedeter Kohlenstoffstahl-Winkel mit 90-Grad-Gewinde (THD).
Größen-Strecke:
1/8' bis 4"
Faden-Art:
ASME B1.20.1 (NPT)
Druck-Klasse:
Klasse 2000 3000 6000
Standard:
ASTM A420
Maße:
ASME B16.11
Hervorheben:

Geschmiedet 90 Grad verlegte Ellbogen

,

Geschmiedete Kohlenstoffstahl-Fitting

,

Hochdruck-90 Grad verlegter Ellbogen

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
verkäuflich
Preis
verhandelbar
Verpackung Informationen
Seetaugliches Packng
Lieferzeit
30 - 60 Werktage
Zahlungsbedingungen
L / C, T/T
Versorgungsmaterial-Fähigkeit
500 Tonne pro Monat
Produkt-Beschreibung

Verlegte geschmiedeter Hochdruckkohlenstoffstahl ASTM A420 ASME B16.11 90 Grad Ellbogen (THD)



Produktinformation

Produkt-Name Verlegte geschmiedeter Hochdruckkohlenstoffstahl ASTM A420 ASME B16.11 90 Grad Ellbogen (THD)
Größen-Strecke 1/8" bis 4"
Faden-Art ASME B1.20.1
Maße ASME B16.11
Standards ASTM A420
Druck-Klasse Klasse 2000, 3000, 6000



ASTM A234, das chemische Zusammensetzung (%, passt)

  Si S Mangan P C MO Cr Ni Cu
WPB ≤0.1 0,058 0.29-1.06 0,05 ≤0.3 ≤0.15 0,4 0,4 0,4
WPC ≤0.1 0,058 0.29-1.06 0,05 ≤0.35 ≤0.15 0,4 0,4 0,4



Maße von ASME B16.11 90° verlegten Ellbogen (THD) (Millimeter)



Geschmiedet 90 Grad verlegte Ellbogen 0

Die technische Zeichnung von Ellbogen ASME B16.11 90° mit NPT-Gewindestutzen.





NPS
2000#
3000#
6000#		 H
2000#		 H
3000#		 H
6000#
1/8" 21 21 25 22 22 25
1/4" 21 25 28 22 25 33
3/8" 25 28 33 25 33 38
1/2“ 28 33 38 33 38 46
3/4" 33 38 44 38 46 56
1" 38 44 51 46 56 62
1-1/4“ 44 51 60 56 62 75
1-1/2“ 51 60 64 62 75 84
2" 60 64 83 75 84 102
2-1/2“ 76 83 95 92 102 121
3" 86 95 106 109 121 146
4" 106 114 114 146 152 152



NPS G
2000#		 G
3000#		 G
6000#		 B L2
1/8" 3,18 3,18 6,35 6,4 6,7
1/4" 3,18 3,30 6,60 8,1 10,2
3/8" 3,18 3,51 6,98 9,1 10,4
1/2“ 3,18 4,09 8,15 10,9 13,6
3/4" 3,18 4,32 8,53 12,7 13,9
1" 3,68 4,98 9,93 14,7 17,3
1-1/4“ 3,89 5,28 10,59 17,0 18,0
1-1/2“ 4,01 5,56 11,07 17,8 18,4
2" 4,27 7,14 12,09 19,0 19,2
2-1/2“ 5,61 7,65 15,29 23,6 28,9
3" 5,99 8,84 16,64 25,9 30,5
4" 6,55 11,18 18,67 27,7 33,0



Allgemeine Anmerkungen: alle Maße sind im Millimeter

Anmerkung: : Mitte-zuende des verlegten Ellbogens; H: Außendurchmesser des Bandes; G: minimale Wandstärke; B: minimale Länge der perfekten Länge; L2: Länge des nützlichen Fadens.
