Kohlenstoffstahlinstallationen
>
|
| Herkunftsort | China |
| Markenname | KASUGAI |
| Zertifizierung | ISO-9001; PED; AD 2000 |
| Modellnummer | ASTM A234/A420/A105 ANSI B16.11 schmiedete |
| Dokument | Produktbroschüre PDF |
Produktinformation
| Produkt-Name | ASTM A234/A420/A105 ASME B16.11 schmiedete Kohlenstoffstahl-Installationen |
| Größen-Strecke | 1/8" bis 4" |
| Art | Ellbogen (90/45), Kreuz, T-Stück, Koppelung, halbe Koppelung, Chef, Kappe, Distichon, Straßen-Ellbogen, Stecker, Buchse |
| Maße und Standards | ASME B16.11 |
| Stärke | Sch 5S zu Sch XXS |
| Ursprung | China |
| Anwendungen | Petrochemische Industrie, Öl-und Gas-Industrie, Atomindustrie, Massen-u. Papier-Industrie, Forschung u. Entwicklung, Mega- Projekte u. Verteidigung u. Entwicklungs-Industrien |
| Beschichtung | Verzinktes, Öl-schwarzes Farben-, kaltes und heißesbad galvanisiert, Rostschutzfarbe, gelbes transparentes |
| Spezifikationen |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
ASTM A234, das chemische Zusammensetzung (%, passt)
| Si | S | Mangan | P | C | MO | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
ASTM A420, das chemische Zusammensetzung (%, passt)
| C | Mangan | P | S | Si | Ni | Cr | MO | Cu | Columbium | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
ASTM A105, das chemische Zusammensetzung (%, passt)
| Stahlklasse |
C maximal |
Si | Mangan |
P maximal |
S maximal |
Ni maximal |
Cr maximal |
MO maximal |
V maximal |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
MSS-SP-75, das chemische Zusammensetzung (%, passt)
| Si | S | Mangan | P | C | MO | Cr | Ni | Cu | V | Columbium | Ti | |
| Maximal | 0,5 | 0,035 | 1,6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |
Geschmiedete Installationen werden für Rohrleitungssysteme unterhalb 2 oder 4 Zoll im Durchmesser (″ 4 ″ für Installationen 2000#/3000#, 2 für Installationen 6000#/9000#) benutzt, während buttweld Installationen für Rohrleitung des größeren Durchmessers benutzt werden.
Die zwei Hauptarten von geschmiedeten Installationen sind die so genannten Sockelschweißungsinstallationen (die an Rohre durch Leistenschweißungen angeschlossen werden) und verlegte Installationen (das Rohr wird auf die Installation geschraubt).
Die ASME B16.11, MSS SP 75, MSS SP 83, Spezifikationen MSS SP 95 umfassen geschmiedete Installationen (Sockelschweißung und verlegt) um Legierungsrohre ASME B36.10 und Kohlenstoffs, Legierung, Edelstahls und Nickels ASME B36.19 der kleinen gebohrten Größe zu passen.
Geschmiedete Installationen werden von den festen Blöcken des Stahls hergestellt, die maschinell bearbeitet werden, um die abschließende erforderliche Form innerhalb der Toleranzen zu erhalten, die durch die anwendbaren Spezifikationen eingestellt werden, die oben erwähnt werden. Dieses ist zu buttweld Installationen unterschiedlich, die hergestellt werden, indem man schneidet, verbiegt und formt die nahtlosen oder geschweißten Stahlrohre.

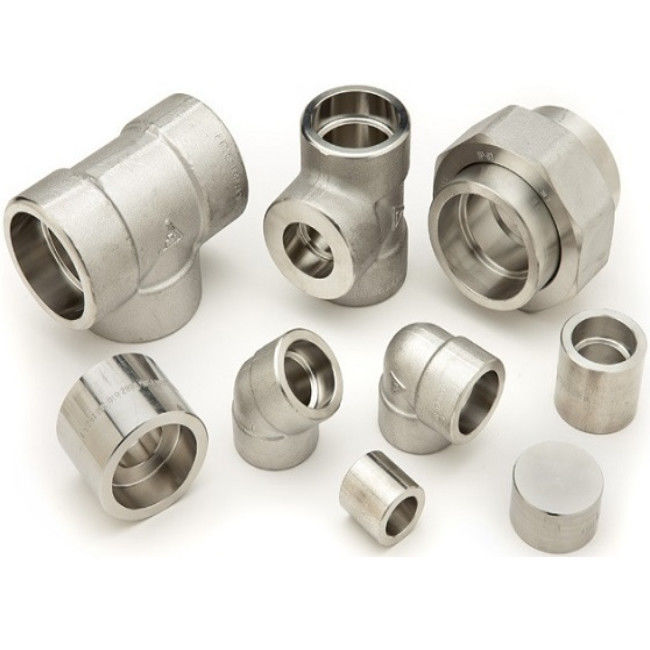

Sockelschweißung und verlegte Installationen sind in den mehrfachen Formen (Ellbögen, T-Stücke, Kappen, Adapter, Koppelungen, usw.), in den Größen (gebohrte Größen zwischen 1/8 und 4 Zoll und in den Bewertungen als 2000#, 3000#, 6000#, 9000#) und in den materiellen Graden verfügbar (die allgemeinsten sind ASTM A105, ASTM A350 LF1/2/3/6 für Niedrigtemperaturen, ASTM 182 für die ätzenden, Hochtemperaturanwendungen). Die Klasse der Installation stellt das Maximum dar, das Druck erlaubt wird, dem das Gerät widerstehen kann.
Installationen der Klasse 3000 werden für Rohre im Zeitplan 80/XS benutzt; Klasse 6000 für Rohre Sch. 160; Installationen der Klasse 9000 für Rohre mit größerer Wandstärke (XXS).

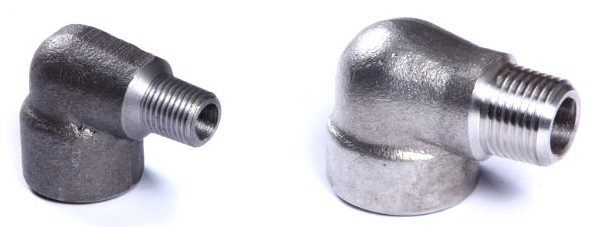

Geschmiedete Ellbögen werden benutzt, um die Richtung des friedlichen Systems zu ändern durch 45 oder 90 Grad. Geschmiedete Ellbögen werden entsprechend ASME B16.11 in den verschiedenen materiellen Graden, entweder mit Sockelschweißung oder verlegten Rohrverbindungen hergestellt. Eine spezielle Art ist der so genannte „Straßenellbogen“.
Geschmiedete Grad der Ellbögen 45 und 90, Straßenellbogen.

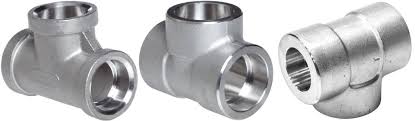

Geschmiedete T-Stücke werden benutzt, um sich ein Rohr bei 90 Grad zu verzweigen. T-Stücke können gerade (gleich) oder Verringerung sein.
Geschmiedete T-Stücke ASME B16.11 sind mit Sockelschweißung oder verlegten Verbindungen verfügbar (NPT oder BSP). Die Maße von geschmiedeten T-Stücken werden durch das MSS SP 75 und die Spezifikationen ASME B16.11 abgedeckt.
Geschmiedete Seitenteile kennzeichnen eine y-Form und werden verwendet, um sich ein Rohr in 30 Grad (oder in den verschiedenen Winkeln, entsprechend den friedlichen Spezifikationen) zu verzweigen.
Geschmiedete Stecker sind mit einem runden, quadratischen oder sechseckigen Kopf verfügbar und werden verwendet, um Rohre blind zu machen.
Sechseckige Buchsen werden in Übereinstimmung mit ASME B16.11 hergestellt und werden benutzt, um sich zwei verlegten Einzelteilen einer anderen Größe anzuschließen.
Koppelungen sind die geschmiedeten Installationen, die in Übereinstimmung mit ASME B16.11 hergestellt werden und werden, um Rohre zu verbinden verwendet.
Sie sind zur Hälfte oder natürliche Größe und mit Sockelschweißung oder verlegte Verbindungen verfügbar (oder eine Kombination der zwei für spezielle friedliche Anwendungen).
Reduzierer sind in zwei Hauptarten verfügbar, genannt 1 und 2. Sie werden benutzt, um Rohre anzuschließen und die gebohrte Größe zu verringern.
Verband sind im Mann für die Frau verfügbar, die zu den weiblichen Arten, zur Ansatznuß und zu Rockwood-Entwurf weiblich ist. Verband stimmen mit dem Standard MSS SP 83 überein.

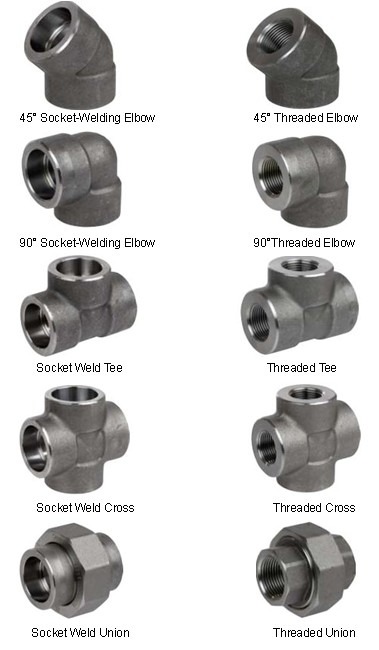

ASME B16.11 schmiedete Installationen sind verfügbar mit zwei Arten Endanschlüsse, die „Sockelschweißung“ genannt werden und „verlegt“ (gezeigt worden im Bild).
Sockelschweißungsinstallationen werden für Anwendungen benutzt, in denen starke und langlebige Verbindungen angefordert werden. Sockelschweißungsinstallationen sind, sehr zuverlässig aber sind zeitraubend, in ein friedliches System zu installieren (wegen der schweren Arbeitsbelastung verursacht durch das Schweißen von Operationen auf kleinen Teilen).
Sockelschweißungsinstallationen sind in den Größen von 1/8 bis 4 Zoll und in den Klassen zwischen 2000# und 9000# verfügbar.
Die typischen Anwendungen für Sockelschweißungsinstallationen sind:

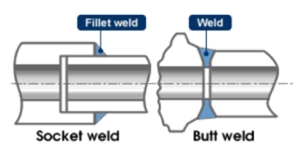

Leistenschweißung gegen Kolben-Schweißung: eine Kolbenschweißensverbindung füllt die Abstände zwischen zwei Geräten, die bei 30 Grad abgeschrägt werden.
Verlegte Installationen werden für weniger-kritische friedliche Systeme, wie Wasserverteilung, Feuerschutz und Abkühlen oder für Unterdruckinstallationen nicht abhängig von Erschütterung, Verlängerung und verbiegenden Kräften benutzt. Verlegte Fitting werden nicht für Flüssigkeiten mit ständig ändernden Temperaturen entsprochen, da plötzliche Änderungen möglicherweise die Verbindung knacken.
Die zwei bedeutenden Arten von Faden sind die BSP und der NPT, die nicht kompatibles mit dem anderen sind:
BSP bedeutet „britisches Standardrohr“ und kann in die (parallelen) Veränderungen BSPT (zugespitzt worden) und BSPP weiter unterteilt werden. Die Faden haben einen Winkel 55° in diesem Fall. BSP verlegte Installationen sind weniger allgemein, als NPT Installationen in der Öl- und Gasindustrie verlegte
NPT steht für „das nationale zugespitzte Rohr“ und ist der dominierende Standard für verlegte geschmiedete Installationen in der Öl- und Gasindustrie. Npt-Durchzug wird durch die Spezifikation ASME B1.20.1 abgedeckt und basiert auf Flankenwinkeln des Fadens 60° (gegen 55° der BSP-Art).
