Kupferne Nickel-Installationen
>
|
| Herkunftsort | China |
| Markenname | Kasugai |
| Zertifizierung | ISO PED AD2000 |
| Modellnummer | ASTM B467 C71500 ASME B16.11 schmiedete kupfernes Nickel verlegtes (THD) gerades T-Stück |
| Dokument | Produktbroschüre PDF |

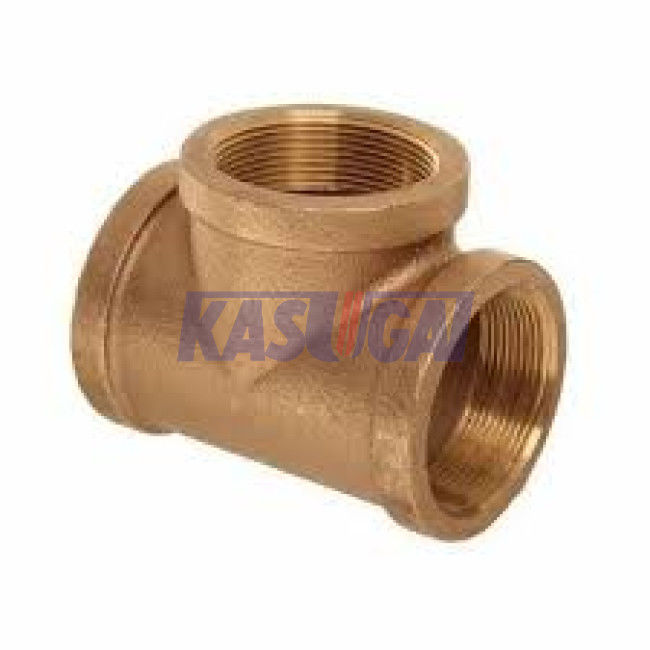

ASTM B467 C71500 ASME B16.11 schmiedete kupfernes Nickel verlegtes (THD) gerades T-Stück
Produktinformation
| Produkt-Name | ASTM B467 C71500 ASME B16.11 schmiedete kupfernes Nickel verlegtes (THD) gerades T-Stück |
| Größen-Strecke | 1/8" bis 4" |
| Druck-Klasse | Klasse 2000 3000 6000 |
| Standards | ASTM B467 |
| Faden-Art | ASME B1.20.1 (NPT) |
| Maße | ASME B16.11 |
ASME B16.11 schmiedete T-Stück ist eine Dreiwegeinstallation, die benutzt wurde, um Senkrechtbeziehungen zum Rohr herzustellen. Die drei Ausgänge des geschmiedeten T-Stücks werden geliefert möglicherweise mit jedem Ende des Sockelschweißens (Schalter) oder verlegten Ende (THD). Die geschmiedeten T-Stücke können als gerade Art (alle drei Ausgänge sind die gleiche Rohrgröße) oder Verringerung der Art weiter klassifiziert werden (Niederlassungsausgang ist eine kleinere Rohrgröße). ASME B16.11 Schalter-T-Stücke sind in Druckbewertung Klasse 3000, 6000 und 9000 verfügbar; T-Stücke ASME B16.11 THD sind in Druckbewertung Klasse 2000, 3000 und 6000 verfügbar.
Materialien u. Standards: ASTM B467
Chemische Zusammensetzung ASTM B467 (%)
| Grad | UNS | Mangan, maximal | Cu, Minute | Pb, maximal | F.E., maximal | Ni, maximal | Zn, maximal |
| 70/30 | C71500 | 1,0 | 65 | 0,05 | 0.4-1.0 | 29-33 | 1 |
Mechanische Eigenschaften ASTM B467
| Grad | UNS | Härtebereich, HB | Ertrag 0,2%, Minute (MPa) | Dehnbar, Minute (MPa) | Verlängerung, Minute (%) |
| 70/30 | C71500 | 80-120 | — | 310 | 27 |
ASME B16.11 bemisst von Forged geradem T-Stück mit verlegten Enden (THD) (Millimeter)
| NPS | 2000# | 3000# | 6000# | B | L2 | ||||||
| H | G | H | G | H | G | ||||||
| 1/8" | 21 | 22 | 3,18 | 21 | 22 | 3,18 | 25 | 25 | 6,35 | 6,4 | 6,7 |
| 1/4" | 21 | 22 | 3,18 | 25 | 25 | 3,30 | 28 | 33 | 6,60 | 8,1 | 10,2 |
| 3/8" | 25 | 25 | 3,18 | 28 | 33 | 3,51 | 33 | 38 | 6,98 | 9,1 | 10,4 |
| 1/2“ | 28 | 33 | 3,18 | 33 | 38 | 4,09 | 38 | 46 | 8,15 | 10,9 | 13,6 |
| 3/4" | 33 | 38 | 3,18 | 38 | 46 | 4,32 | 44 | 56 | 8,53 | 12,7 | 13,9 |
| 1" | 38 | 46 | 3,68 | 44 | 56 | 4,98 | 51 | 62 | 9,93 | 14,7 | 17,3 |
| 1-1/4“ | 44 | 56 | 3,89 | 51 | 62 | 5,28 | 60 | 75 | 10,59 | 17,0 | 18,0 |
| 1-1/2“ | 51 | 62 | 4,01 | 60 | 75 | 5,56 | 64 | 84 | 11,07 | 17,8 | 18,4 |
| 2" | 60 | 75 | 4,27 | 64 | 84 | 7,14 | 83 | 102 | 12,09 | 19,0 | 19,2 |
| 2-1/2“ | 76 | 92 | 5,61 | 83 | 102 | 7,65 | 95 | 121 | 15,29 | 23,6 | 28,9 |
| 3" | 86 | 109 | 5,99 | 95 | 121 | 8,84 | 106 | 146 | 16,64 | 25,9 | 30,5 |
| 4" | 106 | 146 | 18,67 | 114 | 152 | 27,7 | 114 | 152 | 33,0 | 18,67 | 27,7 |
Allgemeine Anmerkung: alle Maße sind im Millimeter
Anmerkung: : Mitte-zuende des T-Stücks; H: Außendurchmesser des Bandes; G: minimale Wandstärke; B: minimale Länge des perfekten Fadens; L2: Nutzlänge des Außengewindes.
